Nexgear Lock

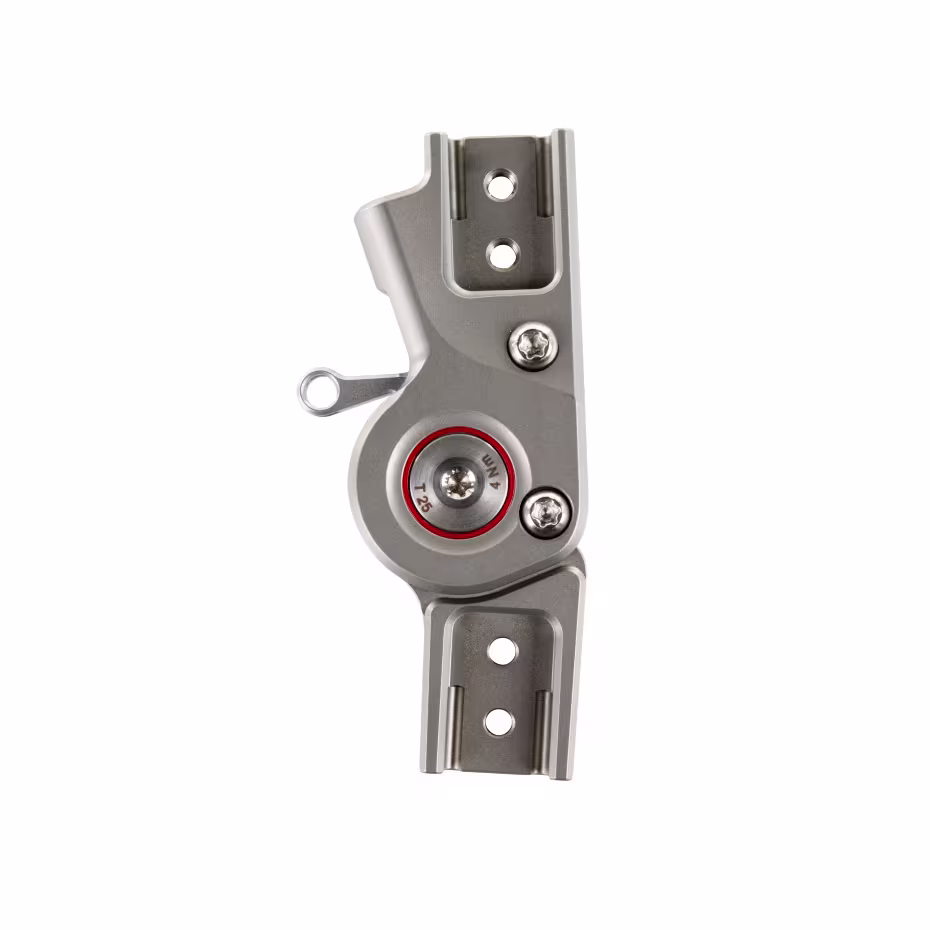

L’articulation de genou 17KL100 est conçue pour les orthèses avec fonction de verrouillage, adaptée à une utilisation bilatérale. Elle offre une sécurité articulaire renforcée tout en permettant une personnalisation du mécanisme de déverrouillage selon les besoins fonctionnels du patient.
L’articulation de genou 17KL100 est conçue pour les orthèses avec fonction de verrouillage, adaptée à une utilisation bilatérale. Elle offre une sécurité articulaire renforcée tout en permettant une personnalisation du mécanisme de déverrouillage selon les besoins fonctionnels du patient.
Options de déverrouillage modulables :
- Plusieurs configurations de déverrouillage sont disponibles, incluant le remplacement du levier d’arrêt court par un levier long.
- Un câble optionnel peut être fixé aux leviers pour faciliter l’activation.
- Le commutateur mécanique de déverrouillage 17MA1 Nexgear (accessoire) permet un déverrouillage permanent, notamment indiqué pour l’utilisation sur vélo ergomètre.
- L’ajustement du jeu du levier de déverrouillage peut être réalisé facilement via une vis excentrée intégrée à l’articulation.
Compatibilité avec les procédés de fabrication orthopédique. Ce dispositif est compatible avec :
- Les techniques de stratification manuelle (laminage) et de préimprégnation.
- Les procédés de thermoformage à base de matériaux thermoplastiques.
- L’utilisation comme système de fixation pour ferrures orthétiques.
Outils professionnels disponibles : Des gabarits en acier trempé, réutilisables et conçus pour une durabilité optimale, sont disponibles pour garantir un montage précis et reproductible.
| Groupe d'utilisateurs | Adultes, Adolescents, Enfants |
Genou Nexgear lock – tous les avantages en un coup d’oeil
- Le genou Nexgear lock 17KL100 convainc par sa facilité d’utilisation en termes de traitement et de maintenance.
- L’articulation, dotée d’un palier lisse est très souple. Elle se caractérise par une faible résistance à la flexion.
- Le jeu du levier d’arrêt est facilement réglable à l’aide d’une vis excentrée située à l’intérieur de l’articulation.
- De nombreuses options de déverrouillage de l’articulation sont disponibles, par exemple le levier d’arrêt court ou long ou le commutateur de fonction 17MA1 Nexgear. L’articulation est livrée avec un levier d’arrêt court.
- Un concept de gabarit durable avec des gabarits en acier réutilisables permet de réduire les déchets.
Informations produit
| Groupe d'utilisateurs | Adultes, Adolescents, Enfants |
Fichier produit
| Référence de l’article | Largeur du système | Poids max. du patient | Longueur à partir du milieu de l’articulation en haut | Longueur à partir du milieu de l’articulation en bas | Distance par rapport à l’axe de rotation | Quantité |
|---|---|---|---|---|---|---|
| 17KL100=*-10-*-* | 10 mm | 15 kg | ~ 43 mm | ~ 35 mm | 5 mm | Pièce(s) |
| 17KL100=*-12-*-* | 12 mm | 20 kg | ~ 46 mm | ~ 36 mm | 6 mm | Pièce(s) |
| 17KL100=*-14-*-* | 14 mm | 50 kg | ~ 48 mm | ~ 39 mm | 7 mm | Pièce(s) |
| 17KL100=*-16-*-* | 16 mm | 85 kg | ~ 54 mm | ~ 46 mm | 8 mm | Pièce(s) |
| 17KL100=*-20-*-* | 20 mm | 110 kg | ~ 57 mm | ~ 48 mm | 10 mm | Pièce(s) |
| Référence de l’article | Côté | Largeur du système | Ausführung Code | Modèle | Matériau | Poids max. du patient |
|---|---|---|---|---|---|---|
| 17KL100=L-10-1-ST | Gauche (L) | 10 mm | 1 | oben gerade / unten gerade | Acier | 15 kg |
| 17KL100=*-10-*-* | Gauche (L) | 10 mm | 1 | oben gerade / unten gerade | Titane | 15 kg |
| 17KL100=L-10-2-ST | Gauche (L) | 10 mm | 2 | oben gerade / unten gekröpft | Acier | 15 kg |
| 17KL100=*-10-*-* | Gauche (L) | 10 mm | 2 | oben gerade / unten gekröpft | Titane | 15 kg |
| 17KL100=L-10-3-ST | Gauche (L) | 10 mm | 3 | oben gekröpft / unten gerade | Acier | 15 kg |
| 17KL100=*-10-*-* | Gauche (L) | 10 mm | 3 | oben gekröpft / unten gerade | Titane | 15 kg |
| 17KL100=L-10-4-ST | Gauche (L) | 10 mm | 4 | oben gekröpft / unten gekröpft | Acier | 15 kg |
| 17KL100=*-10-*-* | Gauche (L) | 10 mm | 4 | oben gekröpft / unten gekröpft | Titane | 15 kg |
| 17KL100=R-10-1-ST | Droit (R) | 10 mm | 1 | oben gerade / unten gerade | Acier | 15 kg |
| 17KL100=*-10-*-* | Droit (R) | 10 mm | 1 | oben gerade / unten gerade | Titane | 15 kg |
| 17KL100=R-10-2-ST | Droit (R) | 10 mm | 2 | oben gerade / unten gekröpft | Acier | 15 kg |
| 17KL100=*-10-*-* | Droit (R) | 10 mm | 2 | oben gerade / unten gekröpft | Titane | 15 kg |
| 17KL100=R-10-3-ST | Droit (R) | 10 mm | 3 | oben gekröpft / unten gerade | Acier | 15 kg |
| 17KL100=*-10-*-* | Droit (R) | 10 mm | 3 | oben gekröpft / unten gerade | Titane | 15 kg |
| 17KL100=R-10-4-ST | Droit (R) | 10 mm | 4 | oben gekröpft / unten gekröpft | Acier | 15 kg |
| 17KL100=*-10-*-* | Droit (R) | 10 mm | 4 | oben gekröpft / unten gekröpft | Titane | 15 kg |
| 17KL100=L-12-1-ST | Gauche (L) | 12 mm | 1 | oben gerade / unten gerade | Acier | 20 kg |
| 17KL100=*-12-*-* | Gauche (L) | 12 mm | 1 | oben gerade / unten gerade | Titane | 20 kg |
| 17KL100=L-12-2-ST | Gauche (L) | 12 mm | 2 | oben gerade / unten gekröpft | Acier | 20 kg |
| 17KL100=*-12-*-* | Gauche (L) | 12 mm | 2 | oben gerade / unten gekröpft | Titane | 20 kg |
| 17KL100=L-12-3-ST | Gauche (L) | 12 mm | 3 | oben gekröpft / unten gerade | Acier | 20 kg |
| 17KL100=*-12-*-* | Gauche (L) | 12 mm | 3 | oben gekröpft / unten gerade | Titane | 20 kg |
| 17KL100=L-12-4-ST | Gauche (L) | 12 mm | 4 | oben gekröpft / unten gekröpft | Acier | 20 kg |
| 17KL100=*-12-*-* | Gauche (L) | 12 mm | 4 | oben gekröpft / unten gekröpft | Titane | 20 kg |
| 17KL100=R-12-1-ST | Droit (R) | 12 mm | 1 | oben gerade / unten gerade | Acier | 20 kg |
| 17KL100=*-12-*-* | Droit (R) | 12 mm | 1 | oben gerade / unten gerade | Titane | 20 kg |
| 17KL100=R-12-2-ST | Droit (R) | 12 mm | 2 | oben gerade / unten gekröpft | Acier | 20 kg |
| 17KL100=*-12-*-* | Droit (R) | 12 mm | 2 | oben gerade / unten gekröpft | Titane | 20 kg |
| 17KL100=R-12-3-ST | Droit (R) | 12 mm | 3 | oben gekröpft / unten gerade | Acier | 20 kg |
| 17KL100=*-12-*-* | Droit (R) | 12 mm | 3 | oben gekröpft / unten gerade | Titane | 20 kg |
| 17KL100=R-12-4-ST | Droit (R) | 12 mm | 4 | oben gekröpft / unten gekröpft | Acier | 20 kg |
| 17KL100=*-12-*-* | Droit (R) | 12 mm | 4 | oben gekröpft / unten gekröpft | Titane | 20 kg |
| 17KL100=L-14-1-ST | Gauche (L) | 14 mm | 1 | oben gerade / unten gerade | Acier | 50 kg |
| 17KL100=*-14-*-* | Gauche (L) | 14 mm | 1 | oben gerade / unten gerade | Titane | 50 kg |
| 17KL100=L-14-2-ST | Gauche (L) | 14 mm | 2 | oben gerade / unten gekröpft | Acier | 50 kg |
| 17KL100=*-14-*-* | Gauche (L) | 14 mm | 2 | oben gerade / unten gekröpft | Titane | 50 kg |
| 17KL100=L-14-3-ST | Gauche (L) | 14 mm | 3 | oben gekröpft / unten gerade | Acier | 50 kg |
| 17KL100=*-14-*-* | Gauche (L) | 14 mm | 3 | oben gekröpft / unten gerade | Titane | 50 kg |
| 17KL100=L-14-4-ST | Gauche (L) | 14 mm | 4 | oben gekröpft / unten gekröpft | Acier | 50 kg |
| 17KL100=*-14-*-* | Gauche (L) | 14 mm | 4 | oben gekröpft / unten gekröpft | Titane | 50 kg |
| 17KL100=R-14-1-ST | Droit (R) | 14 mm | 1 | oben gerade / unten gerade | Acier | 50 kg |
| 17KL100=*-14-*-* | Droit (R) | 14 mm | 1 | oben gerade / unten gerade | Titane | 50 kg |
| 17KL100=R-14-2-ST | Droit (R) | 14 mm | 2 | oben gerade / unten gekröpft | Acier | 50 kg |
| 17KL100=*-14-*-* | Droit (R) | 14 mm | 2 | oben gerade / unten gekröpft | Titane | 50 kg |
| 17KL100=R-14-3-ST | Droit (R) | 14 mm | 3 | oben gekröpft / unten gerade | Acier | 50 kg |
| 17KL100=*-14-*-* | Droit (R) | 14 mm | 3 | oben gekröpft / unten gerade | Titane | 50 kg |
| 17KL100=R-14-4-ST | Droit (R) | 14 mm | 4 | oben gekröpft / unten gekröpft | Acier | 50 kg |
| 17KL100=*-14-*-* | Droit (R) | 14 mm | 4 | oben gekröpft / unten gekröpft | Titane | 50 kg |
| 17KL100=L-16-1-ST | Gauche (L) | 16 mm | 1 | oben gerade / unten gerade | Acier | 85 kg |
| 17KL100=*-16-*-* | Gauche (L) | 16 mm | 1 | oben gerade / unten gerade | Titane | 85 kg |
| 17KL100=*-16-*-* | Gauche (L) | 16 mm | 2 | oben gerade / unten gekröpft | Acier |
