701E41 - Parque de maquinaria

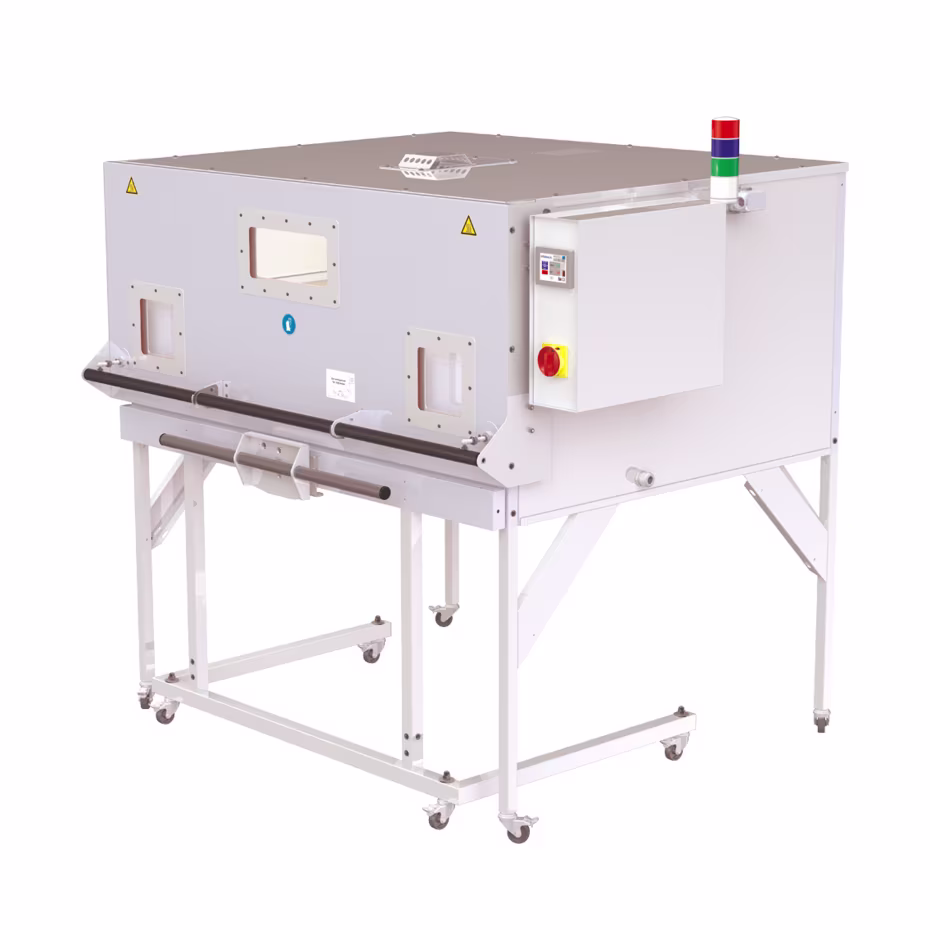

Horno infrarrojos de placas

Para calentar plásticos en función del material de forma rápida, homogénea y con eficiencia energética.

Todas las ventajas de los modelos estrella 701E40=WS/ 701E40=S se combinan aquí con una versión ligeramente modificada del carro para materiales: en este horno, la placa de trabajo puede extraerse cómodamente.

El carro para materiales extraíble dispone de una gran superficie de trabajo revestida con lámina de teflón. Si se calientan los plásticos en un marco de vacío, la placa puede extraerse con un solo movimiento. Pueden utilizarse 3 tamaños distintos de marcos de vacío. La ventaja: las láminas de plástico se encuentran siempre en una posición perfecta para empezar con el proceso de calentamiento.

Potencia	8.5 kW
Peso	337 kg
Tensión	3 x 400 V

Todas las especificaciones

Funcionamiento

Todas las ventajas

Sensor para la medición exacta de la profundidad de combadura del material con señal acústica y óptica (solo en 701E41=S)
Placa de apoyo extraíble
Diseñado para 3 marcos de vacío
Los tubos de infrarrojos de cuarzo de alta tecnología que incluyen reflectores individuales garantizan un calentamiento homogéneo
El medidor de temperatura permite el control permanente de la temperatura superficial del material

Calentamiento más rápido con un menor consumo

Un horno de infrarrojos de Ottobock calienta los plásticos muy rápidamente. El calentamiento de una lámina de polipropileno de 4 mm de grosor puede realizarse en solo 4 a 6 minutos. Para ello los hornos de infrarrojos no necesitan precalentarse, el calor de radiación está disponible al completo inmediatamente. Esto reduce sustancialmente el consumo de energía en el taller de ortopedia.

Todas las ventajas

Sensor para la medición exacta de la profundidad de combadura del material con señal acústica y óptica (solo en 701E41=S)
Placa de apoyo extraíble
Diseñado para 3 marcos de vacío
Los tubos de infrarrojos de cuarzo de alta tecnología que incluyen reflectores individuales garantizan un calentamiento homogéneo
El medidor de temperatura permite el control permanente de la temperatura superficial del material

Todas las ventajas

Manejo sencillo mediante un elemento central con entrada de valor nominal de la temperatura y función de temporizador
Función de memoria para procesos de calentamiento definidos por el usuario
Visualización gráfica de la evolución de la temperatura para el control
Carcasa con aislamiento térmico y completamente cerrada Puerta corredera para ahorro de espacio
Panel frontal de acero inoxidable con 3 ventanillas

Los hornos de infrarrojos son la primera elección cuando se trata de calentar plásticos en el taller ortopédico.

El funcionamiento marca la diferencia: en los hornos de aire convencionales, el calentamiento de un objeto se produce mediante la admisión del calor ambiental en un espacio cerrado. En cambio, en los hornos de infrarrojos, el calor se origina en forma de ondas electromagnéticas que son directamente captadas (absorbidas) por el material. Esto tiene muchas ventajas: mayor velocidad, mayor productividad y una eficiencia energética más elevada.

Calentamiento más rápido con un menor consumo

Todas las ventajas

Sensor para la medición exacta de la profundidad de combadura del material con señal acústica y óptica (solo en 701E41=S)
Placa de apoyo extraíble
Diseñado para 3 marcos de vacío
Los tubos de infrarrojos de cuarzo de alta tecnología que incluyen reflectores individuales garantizan un calentamiento homogéneo
El medidor de temperatura permite el control permanente de la temperatura superficial del material

Diapositiva anterior

Siguiente diapositiva

Especificaciones

Información del producto

Potencia	8.5 kW
Peso	337 kg
Tensión	3 x 400 V

Datos del producto

Número del artículo	701E41=WS
Variante	Carro para materiales sin función giratoria compuesto de armazón de trabajo con placa de apoyo suelta para cambiar entre material en lámina y encajes de embutición profunda, sin sensor
Equipo	Frontal de la carcasa e interior de acero inoxidable Carcasa cerrada en la parte inferior de modo que el calor permanece en el horno Puerta corredera de apertura vertical con apoyo doble en resortes por gas a presión con ventanilla de doble cristal Iluminación interior con 2 lámparas de 25 W Cabezal de medición por infrarrojos optoelectrónico para la medición de la temperatura superficial de material Regulador PID, temperatura con regulación progresiva de 30 °C a 250 °C Indicación de temperatura con valor nominal y real Protocolización del proceso de calentamiento mediante indicación gráfica del desarrollo Controlador de PLC con panel táctil Función de temporizador programable Interfaz de usuario multilingüe
Conexión eléctrica en V/Hz/kW	3 de 400N/T / 50-60/ 8,5
Emisor de rayos infrarrojos	Calefacción de superficie con 18 tubos de cuarzo infrarrojos con reflectores individuales
Material	Acero, Acero fino inoxidable
Tamaño (An x F x Al)	1,600 mm x 1,270 mm x 1,430 mm
Anchura interna	1300 mm
Profundidad interna	1090 mm
Altura interna	500 mm
Volumen interior	709 l
Peso	337 kg

Número del artículo	701E41=WS	701E41=WS-US
Características del producto	Un horno de infrarrojos de Ottobock calienta los plásticos muy rápidamente. El calentamiento de una lámina de polipropileno de 4 mm de grosor puede realizarse en solo 4 a 6 minutos. Para ello los hornos de infrarrojos no necesitan precalentarse, el calor de radiación está disponible al completo inmediatamente. Esto reduce sustancialmente el consumo de energía en el taller de ortopedia., - Parte delantera de la carcasa e interior de acero inoxidable - Carcasa cerrada por la parte inferior - Puerta corredera con mecanismo de apertura vertical asistido por dos émbolos de gas y con ventanilla de cristal doble - Iluminación del interior: 2 bombillas de 25 W - Cabezal infrarrojo optoelectrónico de medición para medir la temperatura superficial del material - Controlador PID, temperatura regulable de forma progresiva de 30 °C a 250 °C - Visualización de la temperatura con valor nominal y valor real - Protocolización del proceso de calentamiento mediante representación gráfica de la evolución - Controlador PLC con pantalla táctil - Función de temporizador programable - Interfaz de usuario en varios idiomas - Caja de distribución con conectores para poder sustituirlos completamente de forma sencilla en caso de avería - Actualización del programa PLC mediante conexión USB externa, housing closed at the bottom, vertically opening sliding door with dual gas compression spring support and with double-glazed viewing window, interior lighting 2x 25 W bulbs, opto-electronic IR measuring head for measuring the material surface temperature, PID controller, temperature continuously adjustable from 30 °C to 250 °C, temperature indicator with setpoint and actual value, logging of the heating process via graphical progress display, PLC controller with touch panel, programmable timer function, multilingual user interface, switch box with plug connectors for easy complete replacement in case of repairs, PLC program update via external USB port
Tamaño (An x F x Al)	1,600 mm x 1,270 mm x 1,430 mm	1,600 mm x 1.270 mm x 1.430 mm
Anchura interna	1300 mm
Profundidad interna	1090 mm
Altura interna	500 mm
Conexión eléctrica en V/Hz/kW	3 de 400N/T / 50-60/ 8,5	3 x 208 PE / 50–60 / 8.5
Cable de conexión	4 m de cable de conexión con enchufe macho CEE 5 x 16 A y enchufe hembra CEE 5 x 16 A	Cable de conexión de 4m, sin clavija
Volumen interior	709 l
Emisor de rayos infrarrojos	Calefacción de superficie con 18 tubos de cuarzo infrarrojos con reflectores individuales
Peso	337 kg
Material	Acero, Acero fino inoxidable
Colores	Light grey (RAL 7035)
Consumibles	759Y44=1300 LAMINA DE TEFLON P/759H4=1
Accesorios	755T4=360 Marco tensor 641H3 Guantes aislantes del calor 758R19=1 ESTANTERIA COMPLEMENTARIA

Esta es una información de carácter técnico dirigida exclusivamente a profesionales del sector ortoprotésico.
