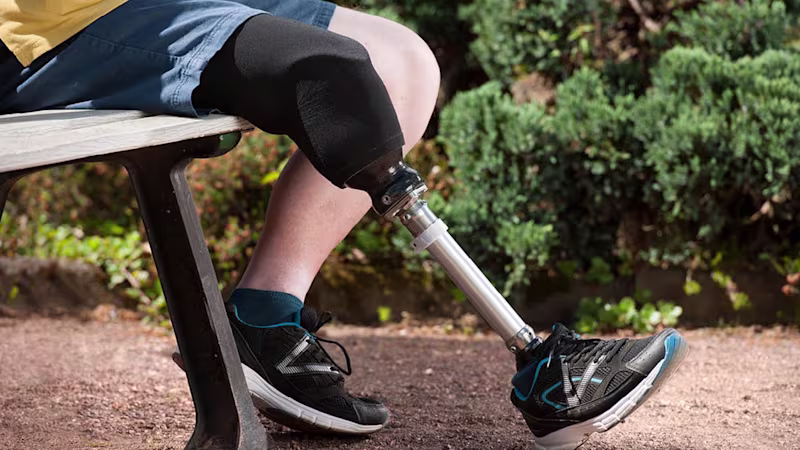

義足懸垂システム 4R220ダイナミックバキュームDVS 下腿義足
完成用部品

4R220 DVSダイナミックバキュームシステム

ご興味のある方は、担当の義肢製作施設へご相談ください。

シンプル&ユニークな懸垂システム

下腿義足用の新しい発想の懸垂システムです。
歩くことでソケット内の空気を排出するシンプルな仕組みで、断端とソケットの一体感を得ることができます。

是非お試しください。
・ピン式ライナーの懸垂では満足していない方
・義足との一体感を求める方
・義足の安定性を求める方

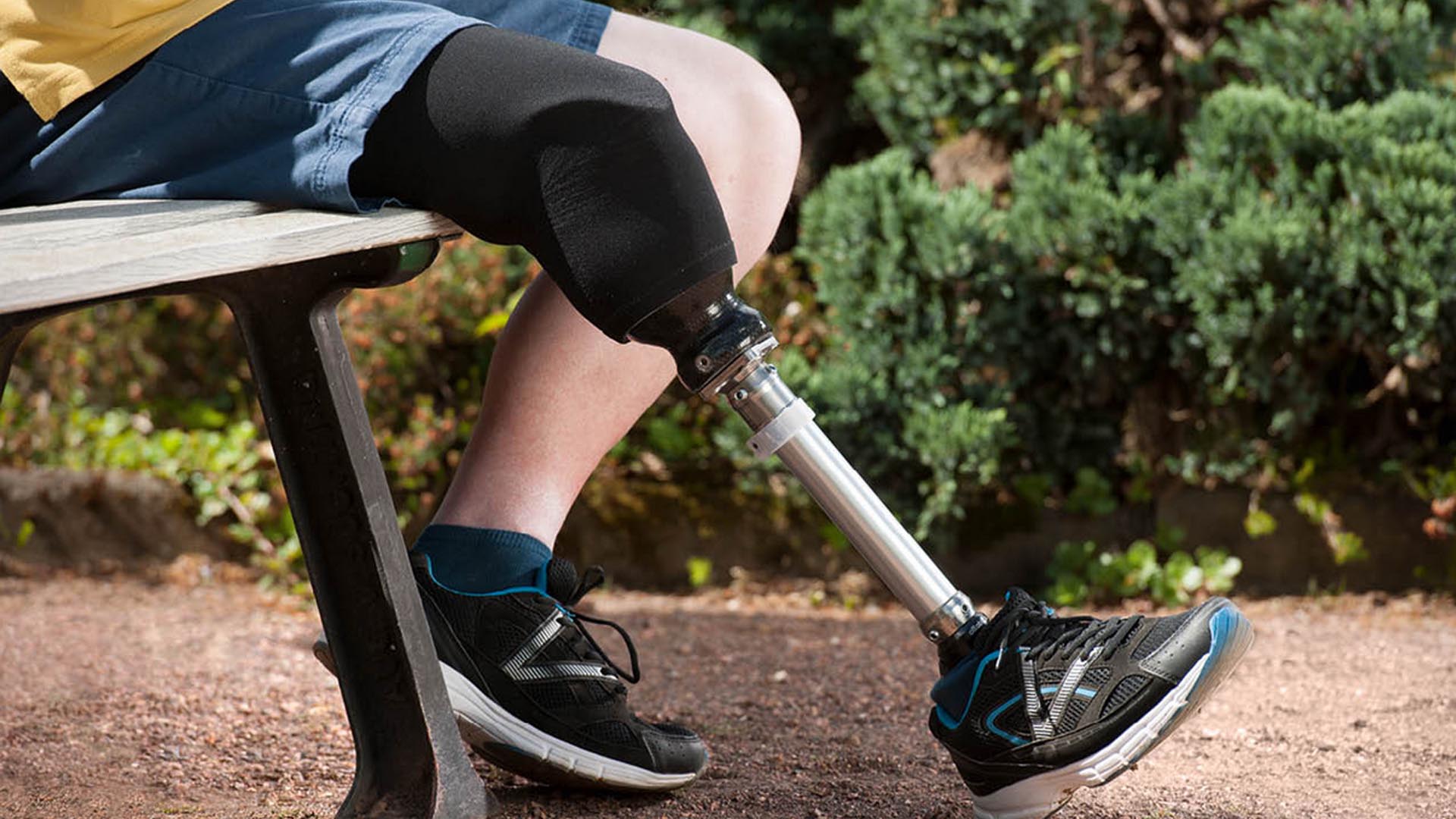

コンパクト設計で、DVS本体は約30mmの高さです。
ハーモニーやピン式と比較して、足部の選択肢を制限しません。スペースの限られる方でもお使い頂けます。

義足懸垂システム 4R220ダイナミックバキュームDVS 下腿義足
特徴

4R220 DVS の特徴

4R220

歩くことで空気を排出

4R220と専用ライナー6Y94の特殊な構造で、歩く時の上下運動を利用して、ソケット内の空気を強制的に排出します。
空気が排出された後は、ソケット内で起こる不快な上下運動を防ぎ、義足との一体感を得ることができます。

数歩でソケット内の空気は排出されます。

仕組み

4R220 DVS の仕組み

歩くことで懸垂力がアップする仕組みをご紹介します。
数歩でソケット内の空気は排出されます。スリーブでソケット内を密閉しているため、懸垂力が保持される仕組みです。

義足懸垂システム 4R220ダイナミックバキュームDVS 下腿義足
4R220

遊脚相

遊脚相で非荷重になると、DVS本体のマグネット部分は上に移動します。
ソケット内の空気がDVS内に引き込まれます。

義足懸垂システム 4R220ダイナミックバキュームDVS 下腿義足
4R220

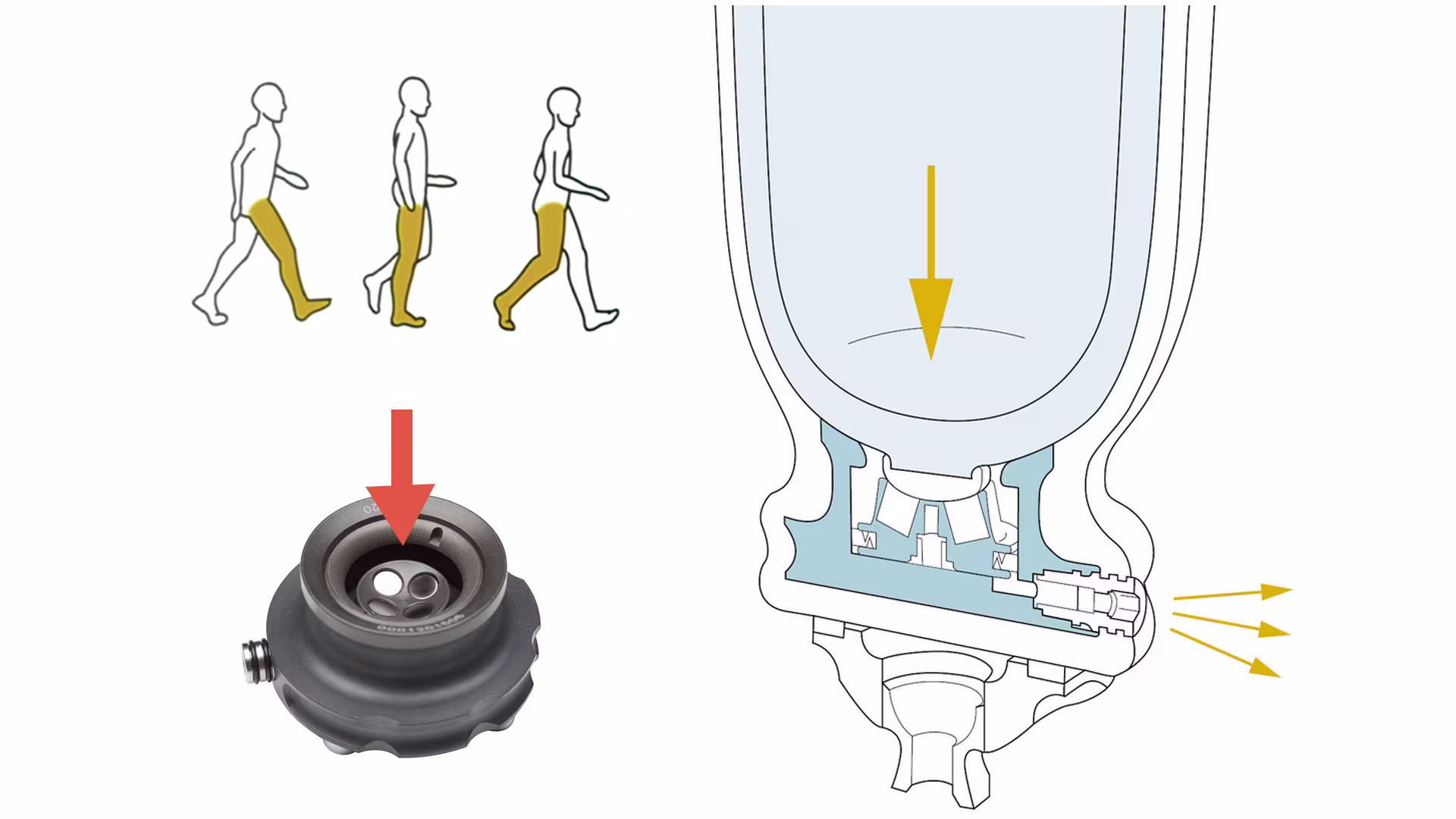

立脚相

立脚相で荷重されると、DVS本体のマグネット部分は下に移動します。
引き込まれた空気が外部に排出されます。

組合せ

組合せパーツ

完成用部品
453A30 / 453A40 プロフレックス プラス スリーブ

スリーブでソケット内を密閉します。
内側はコポリマー素材で伸びが良く、さらに15°の屈曲角度付きで膝の動きを妨げません。

完成用部品
6Y94 DVSライナー

遠位端にマグネットが付いたコポリマー製のDVS専用ライナーです。
前面は6mm厚で骨突起を保護、後面は3mm厚で膝が曲げやすい仕様です。

サイズ

6Y94 DVSライナーのサイズ表

サイズ

タイプ

断端末から4cm近位の周径

断端末から30cm近位の周径

S

円筒形

150 - 260mm

200 - 330mm

M

円筒形

180 - 310mm

230 - 410mm

MP

円錐形

200 - 310mm

330 - 500mm

L

円筒形

230 - 350mm

360 - 560mm

LP

円錐形

280 - 430mm

400 - 630mm

XL

円筒形

330 - 500mm

430 - 690mm


【貸出品】サイズ S / M / MP / L / LP をご用意しています。

ダウンロード

製品カタログ

Catalog

4R220 DVSダイナミックバキュームシステム

ダウンロード (PDF 427.54 KB)
関連情報

義足懸垂システムの関連製品

完成用部品

453A30/453A40 プロフレックス プラス スリーブ

下腿義足用のニースリーブです。
膝前面は膝蓋骨にフィットする形状、膝の曲げ伸ばしがしやすい屈曲角度、遠位部は円錐形をしており、ソケットトをしっかりホールド。下腿断端の形状を考えた立体構造です。
