オットーボック膝継手を基礎から学ぶセミナー

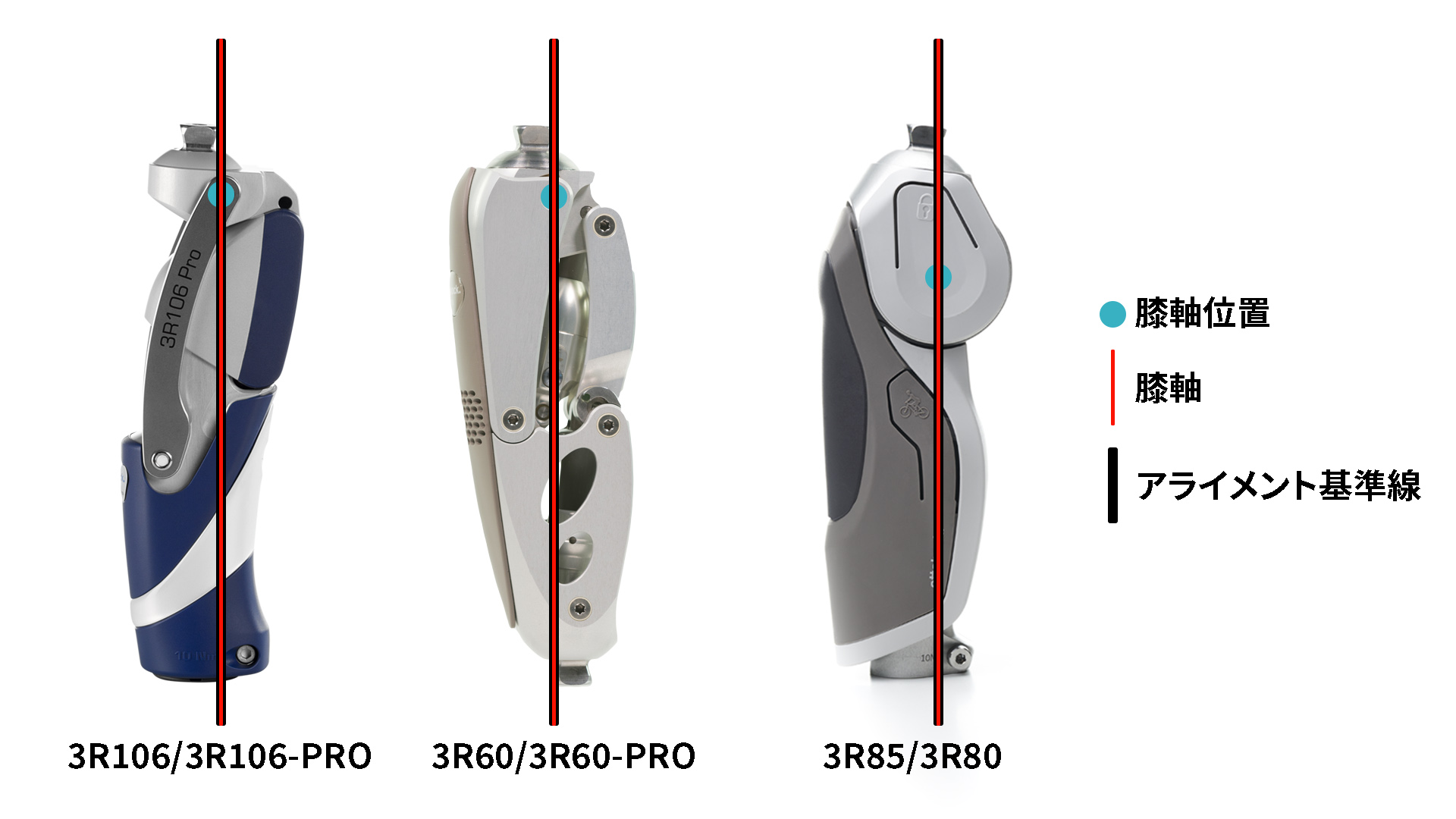

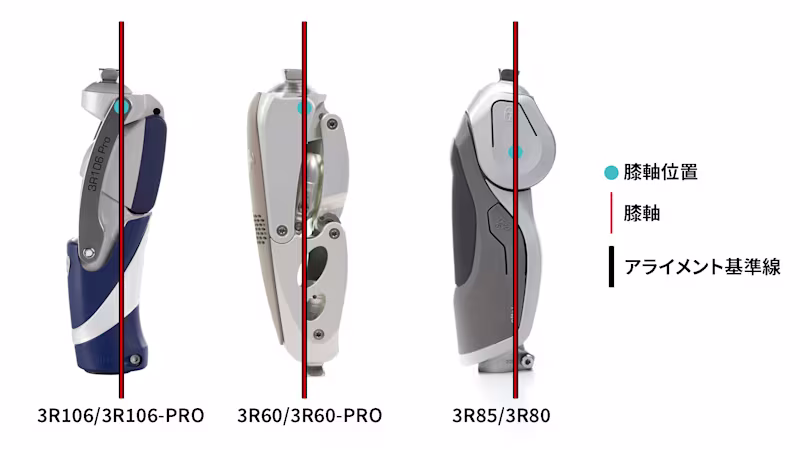

セミナーで紹介した膝継手の、アライメント基準線に対する膝軸の位置：

3R106/3R106-PRO：0mm
3R60/3R60-PRO：0mm
3R85/3R80：0mm

他の膝継手については、義足総合カタログp.11に掲載されている情報をご覧ください。
➡ 義足総合カタログ

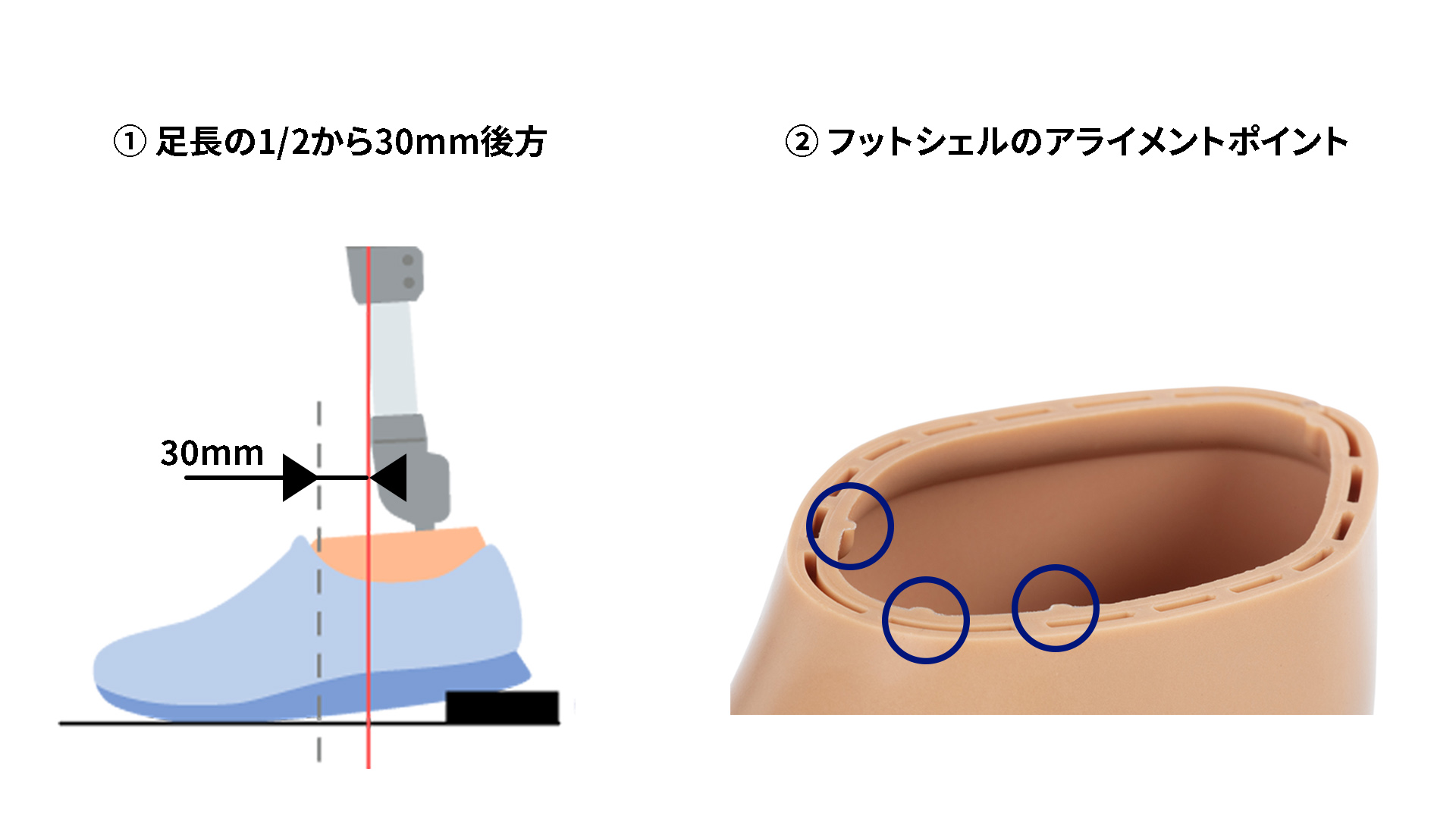

① 足長の1/2から30㎜後方

② フットシェルのアライメントポイントに合わせる
対象足部：
1C50 - 1C59タレオファミリー
1C70エヴァント
1C10 / 1C11：テリオン

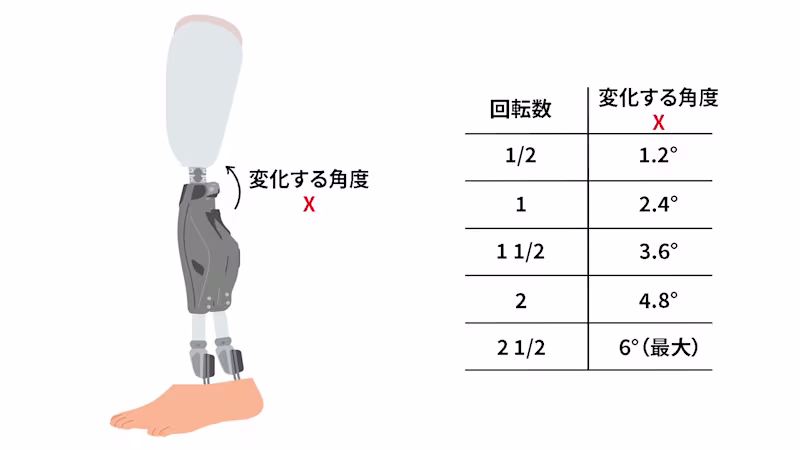

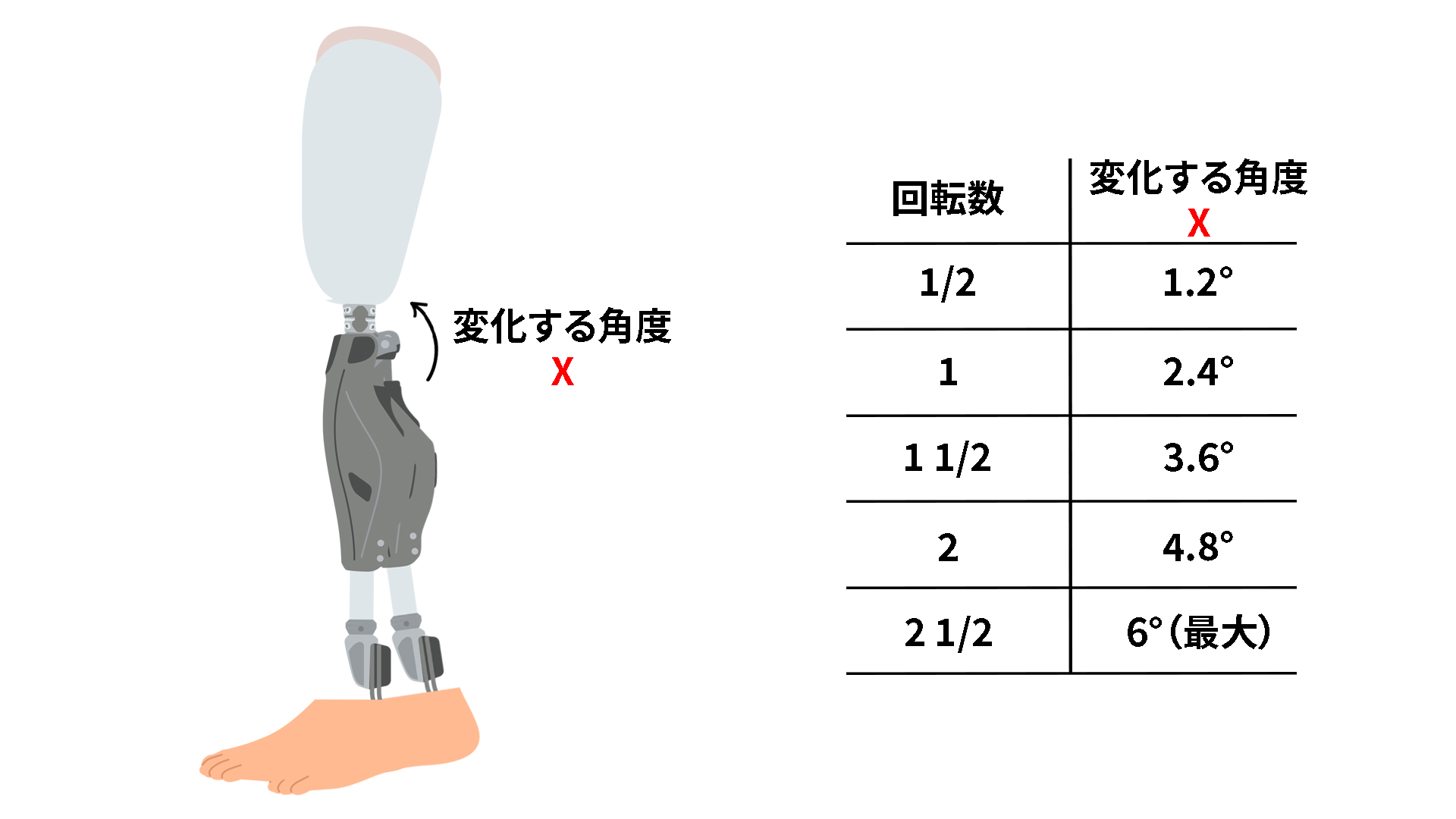

ピラミッド調整ネジを回転させると変化する角度一覧です。
下腿長が400mm程度の場合、1/2回転で足部の位置が約10mm変化します。アライメントを調整する際の参考にしてください。

＊注意＊ 他社製品との組み合わせでは数値が変わります。

ネジの名称については、義足総合カタログp.70に掲載されています。
掲載されている名称でお問合せいただくとスムーズです。
➡ 義足総合カタログ

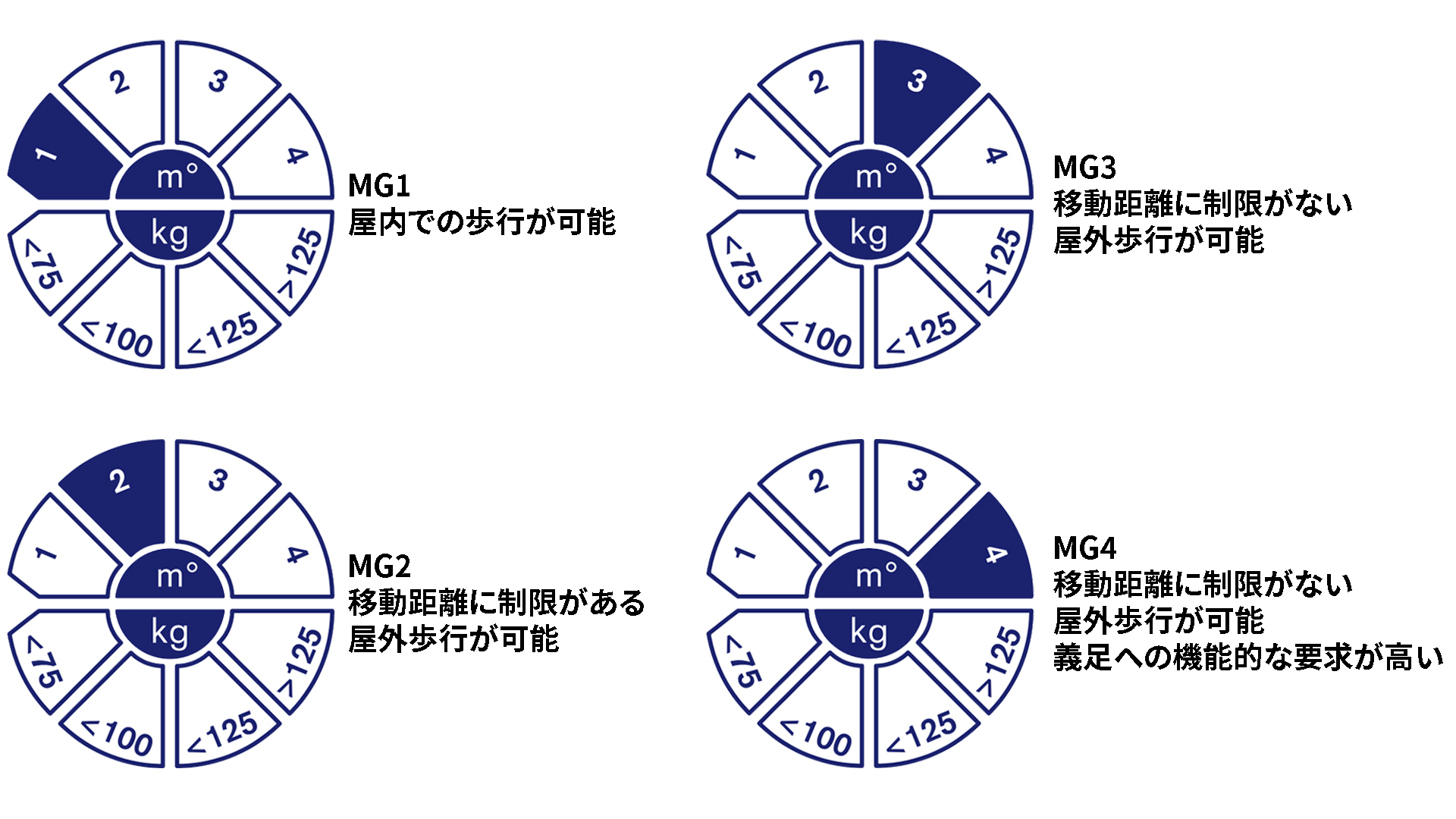

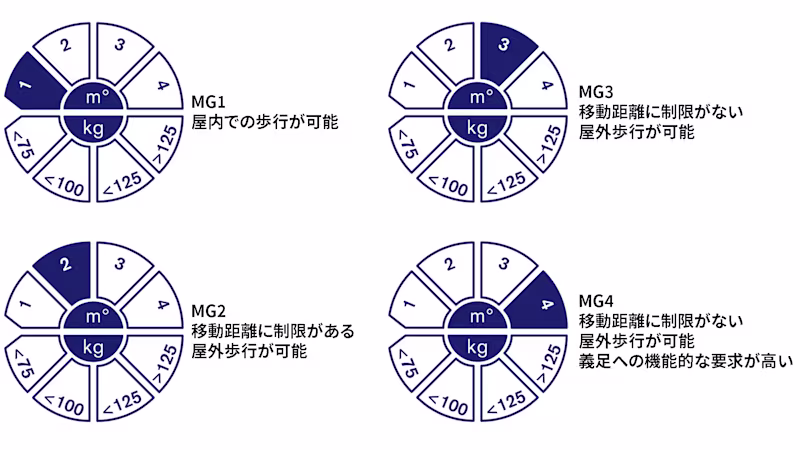

膝継手と足部のモビリティグレード（MG）をあわせることは非常に重要です。
例えば、MG3-4の3R80に、MG1-2の足部を組み合わせてしまうと、膝継手の機能を十分に発揮させることが難しくなります。

それぞれの耐荷重を確認し、組み合わせることも重要なポイントです。

より詳しい情報は、義足総合カタログp.13-14に掲載されている情報をご覧ください。
➡ 義足総合カタログ

【MOBIS®モービス】1994年に発表された「オットーボック・クラス分けシステム」を進化させたものです。装着者が義足に対しより高い満足を得たいというニーズに焦点を絞っています。

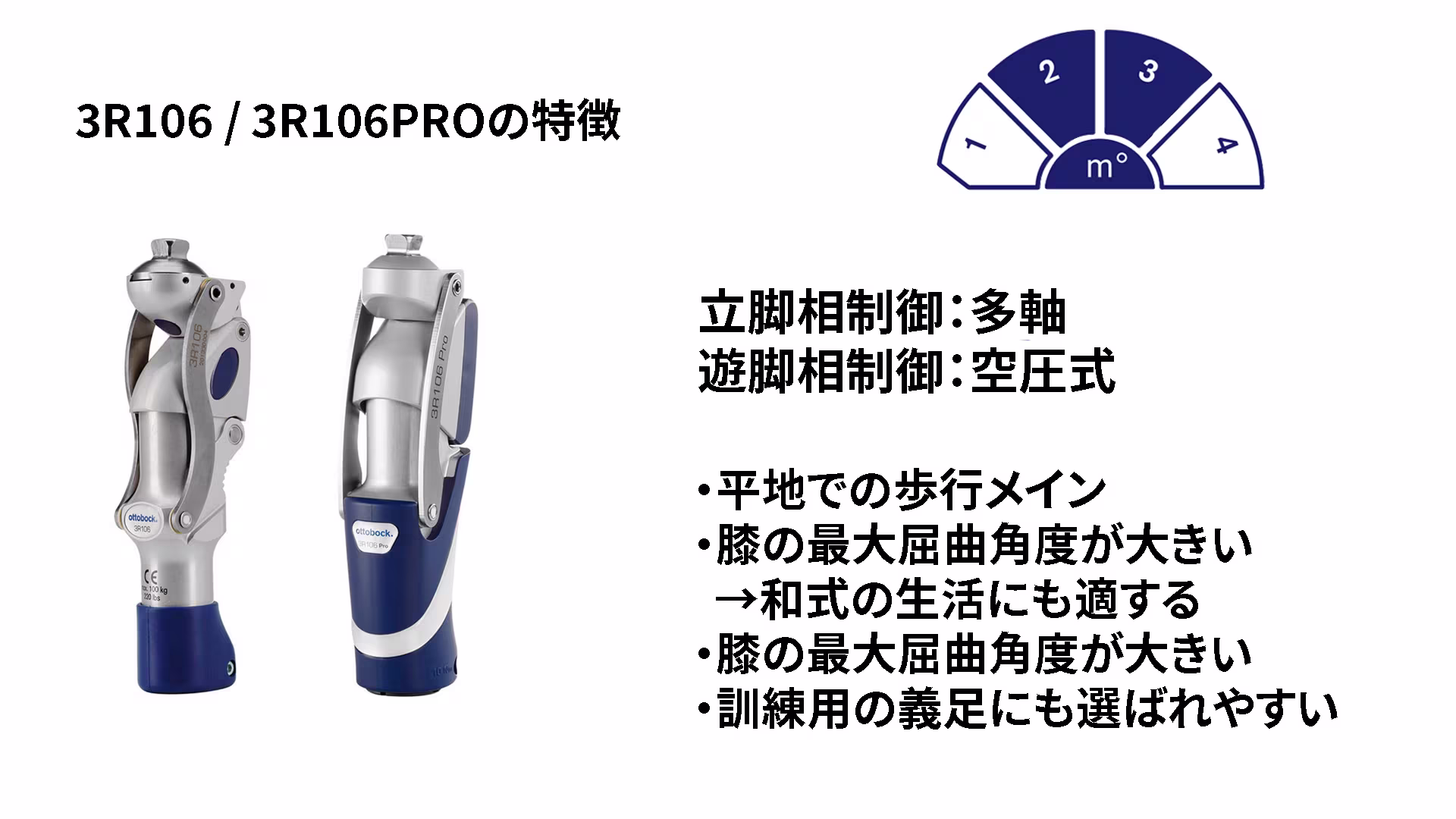

＜遊脚相＞

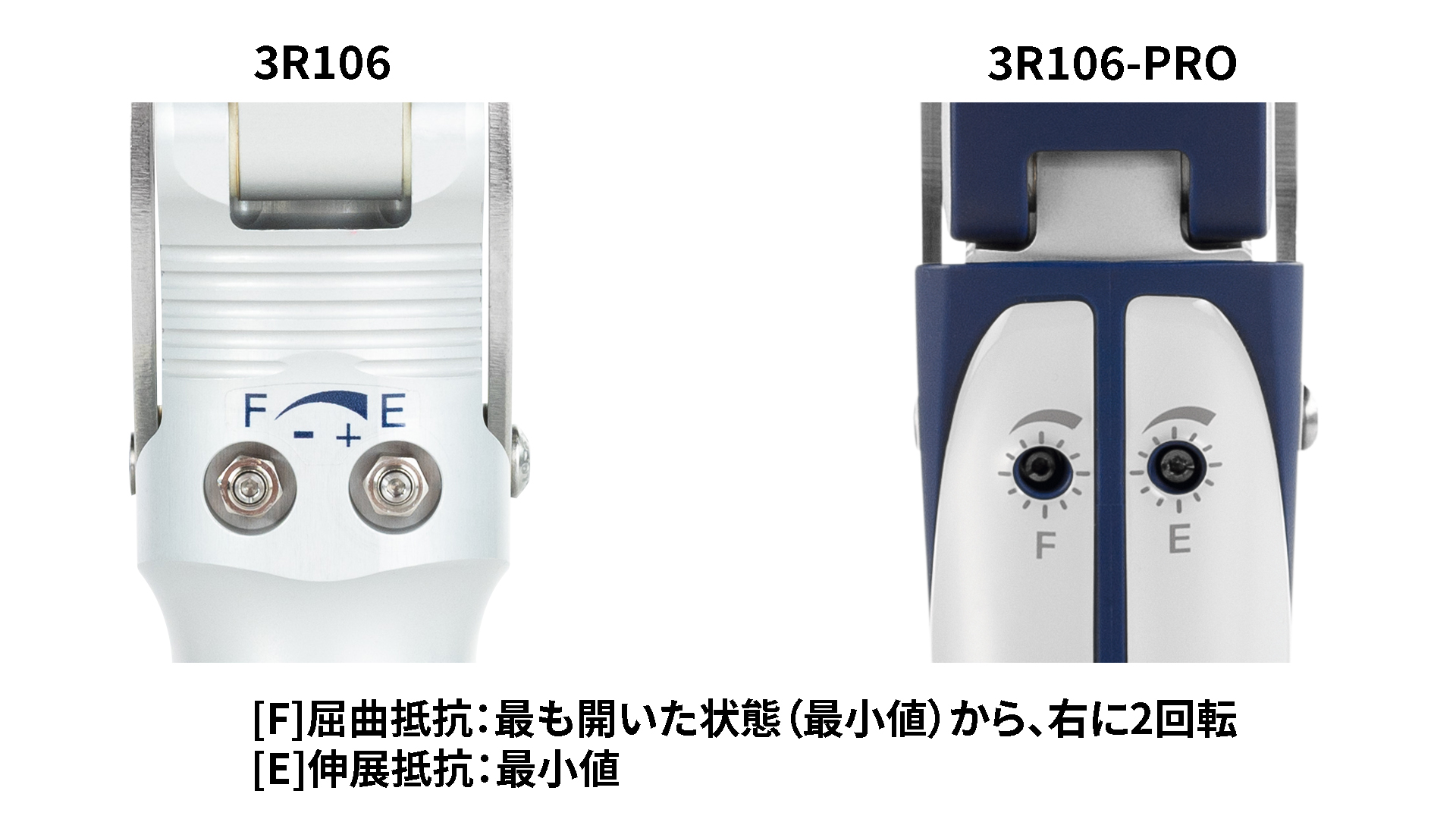

屈曲抵抗：最も開いた状態（最小値）から、右に2回転
伸展抵抗：最小値

＊調整＊ 時計回り→ 抵抗が強くなる、反時計回り→ 抵抗が弱くなる

3R106 ➡ 調整マニュアル
3R106-PRO ➡ 調整マニュアル

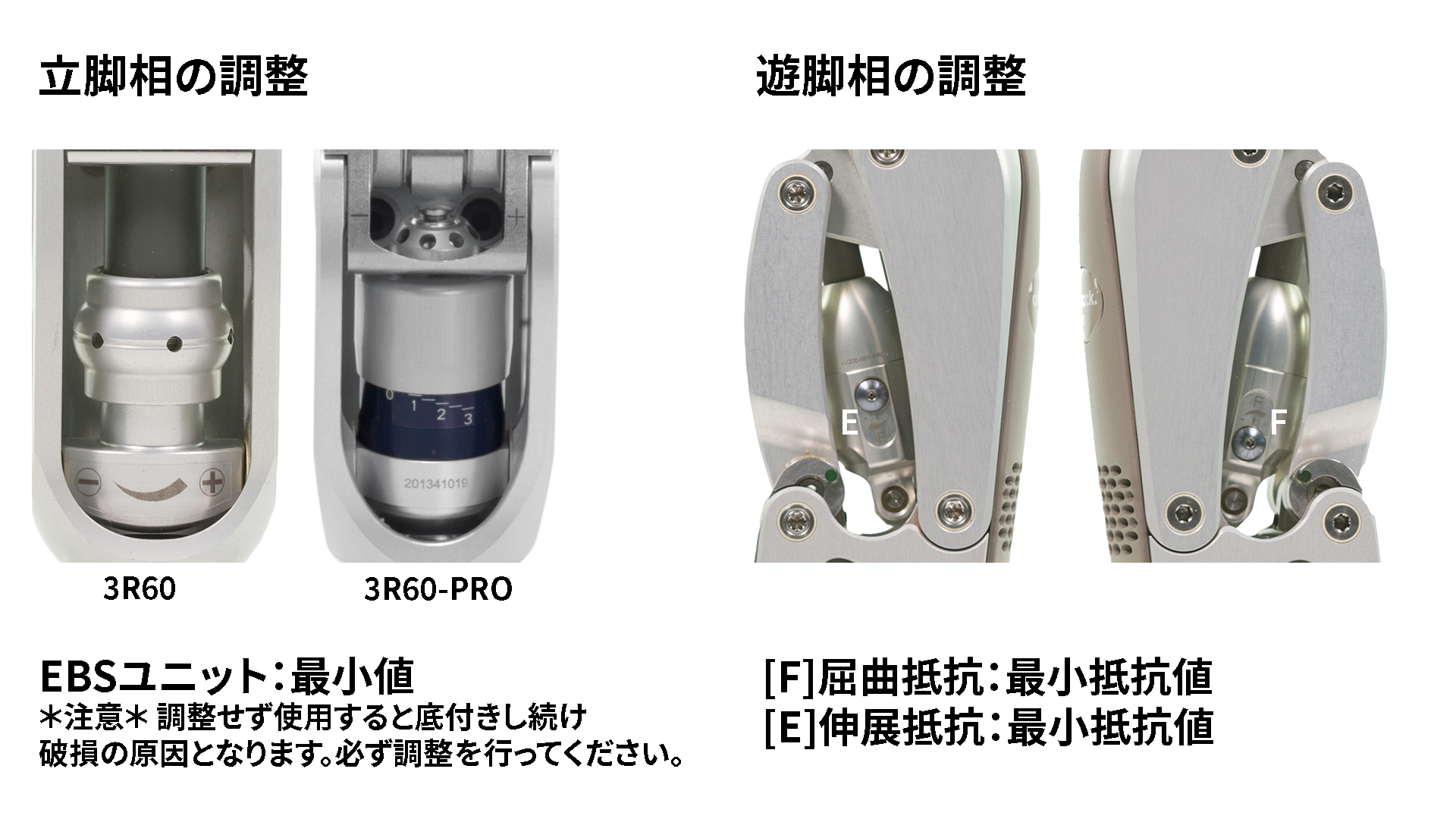

＜立脚相：バウンシング＞
EBSユニット：最小値

＊注意＊ バウンシング機能は最も効きやすい(軟らかい)状態で出荷されます。そのまま使用すると底付きし続け、破損に繋がります。必ず調整を行ってください。

＊調整＊ 右へ回す→ 強くなる

＜遊脚相＞
屈曲抵抗：最も開いた状態（最小値）から、右に2目盛り
伸展抵抗：最小値

＊調整＊ 時計回り→ 抵抗が強くなる、反時計回り→ 抵抗が弱くなる

3R60 ➡ 調整マニュアル
3R60-PRO ➡ 調整マニュアル

＜立脚相：イールディング＞

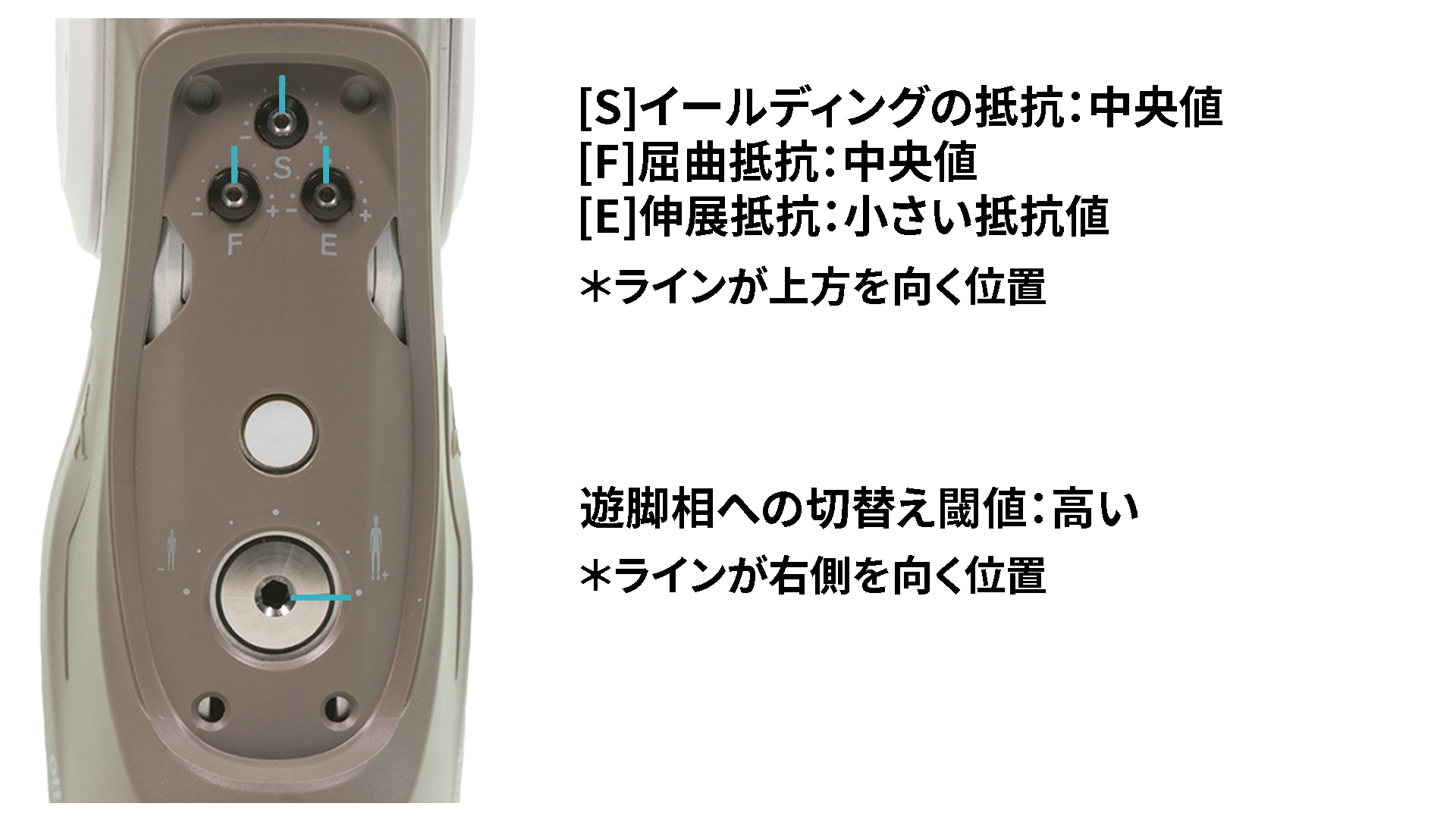

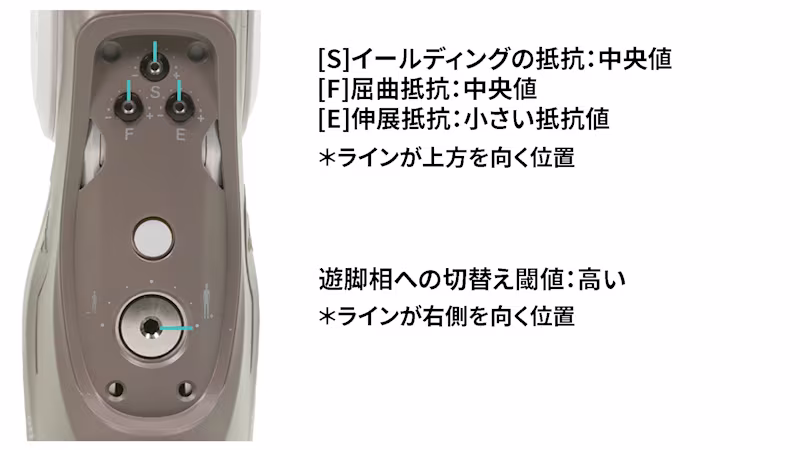

油圧抵抗：中央値　＊目盛りが上にある状態

＜遊脚相＞
屈曲抵抗：中央値　　　　＊目盛りが上にある状態
伸展抵抗：小さい抵抗値　＊目盛りが上にある状態

＜遊脚相への切替え閾値＞
高い　＊目盛りが右にある状態

調整マニュアル

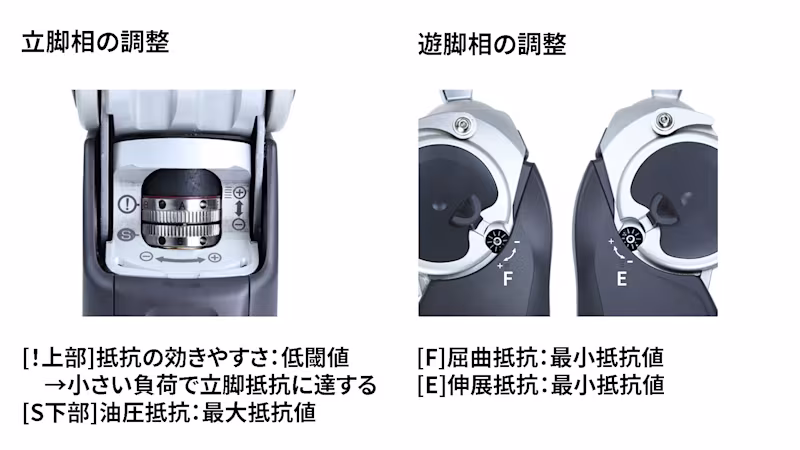

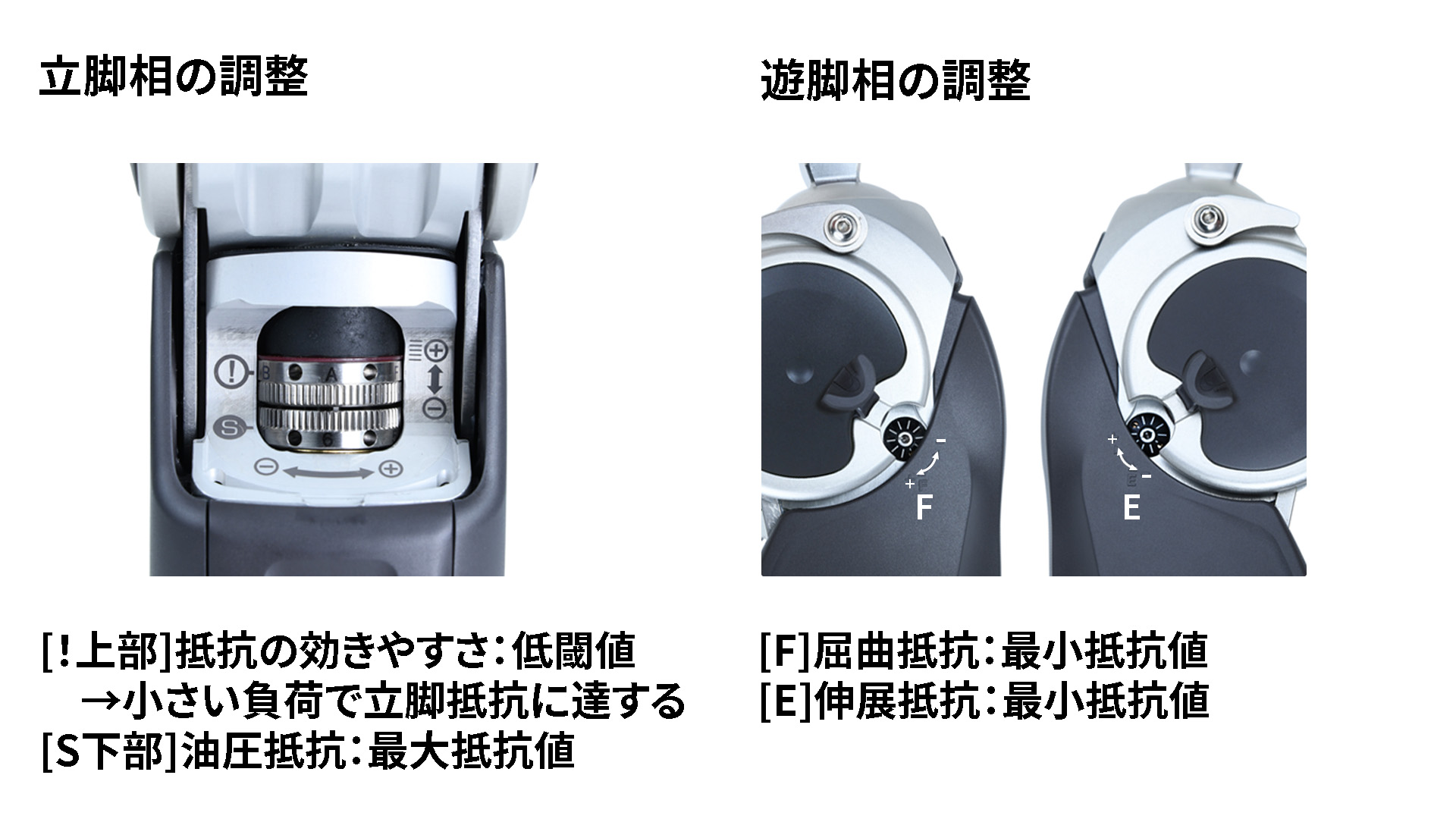

＜立脚相：イールディング＞
効きやすさ：低閾値（小さい負荷でイールディング起動）
油圧抵抗：最小値

＜遊脚相＞
屈曲抵抗：最小値
伸展抵抗：最小値

＊調整＊ 時計回り→ 抵抗が強くなる、反時計回り→ 抵抗が弱くなる

調整マニュアル

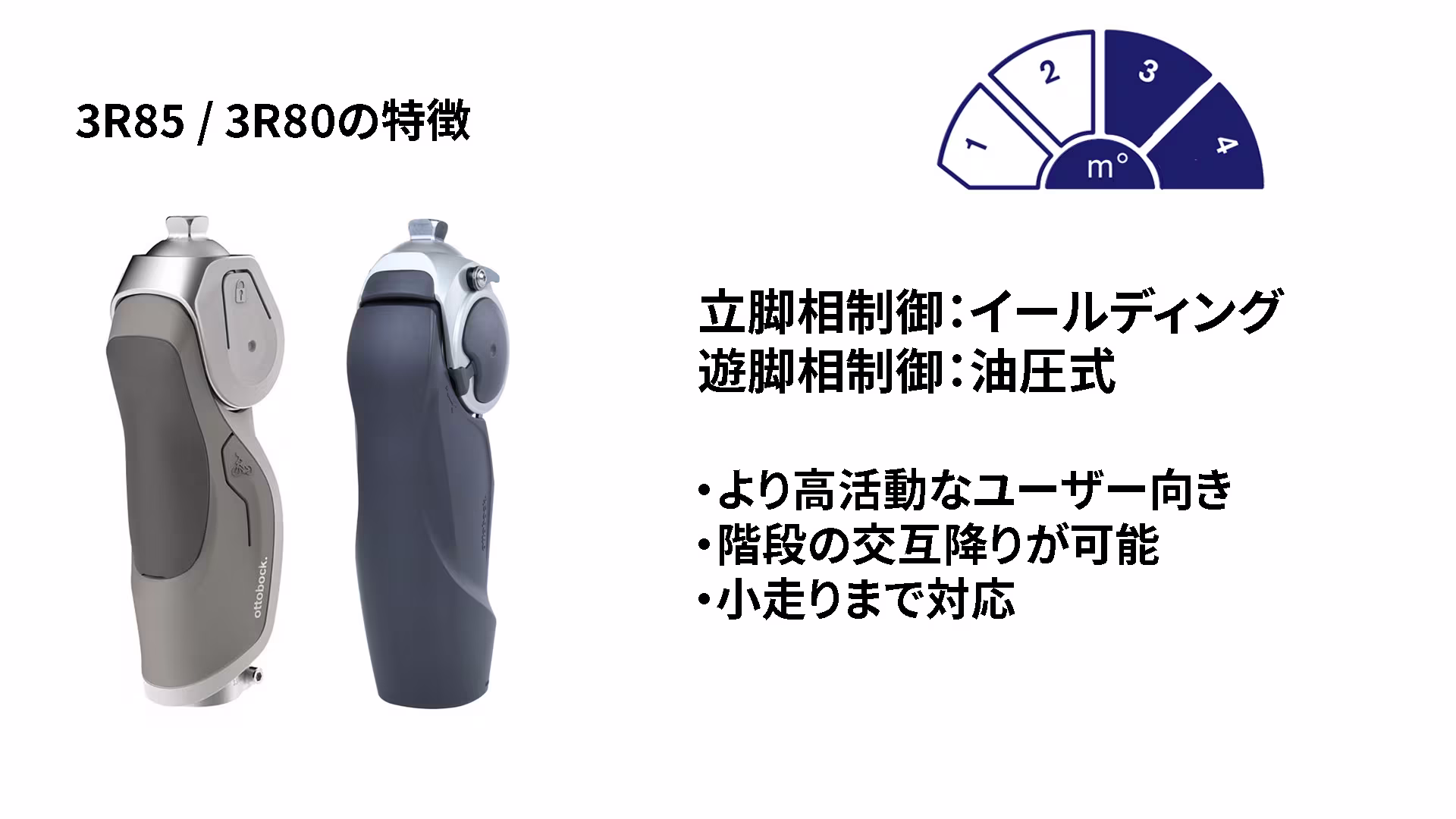

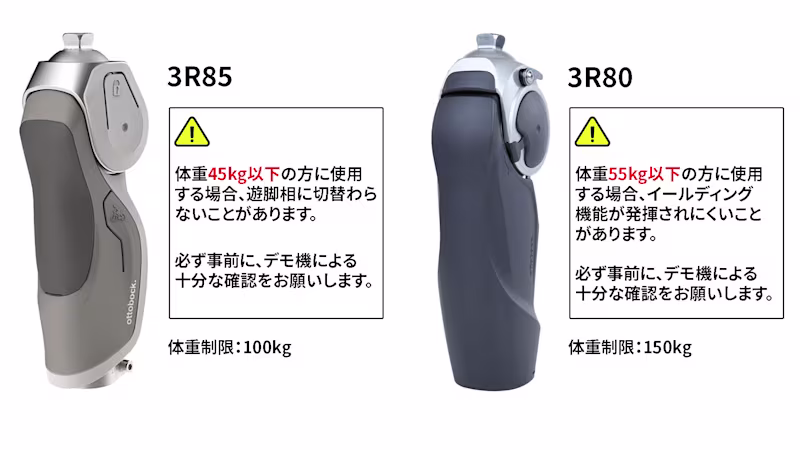

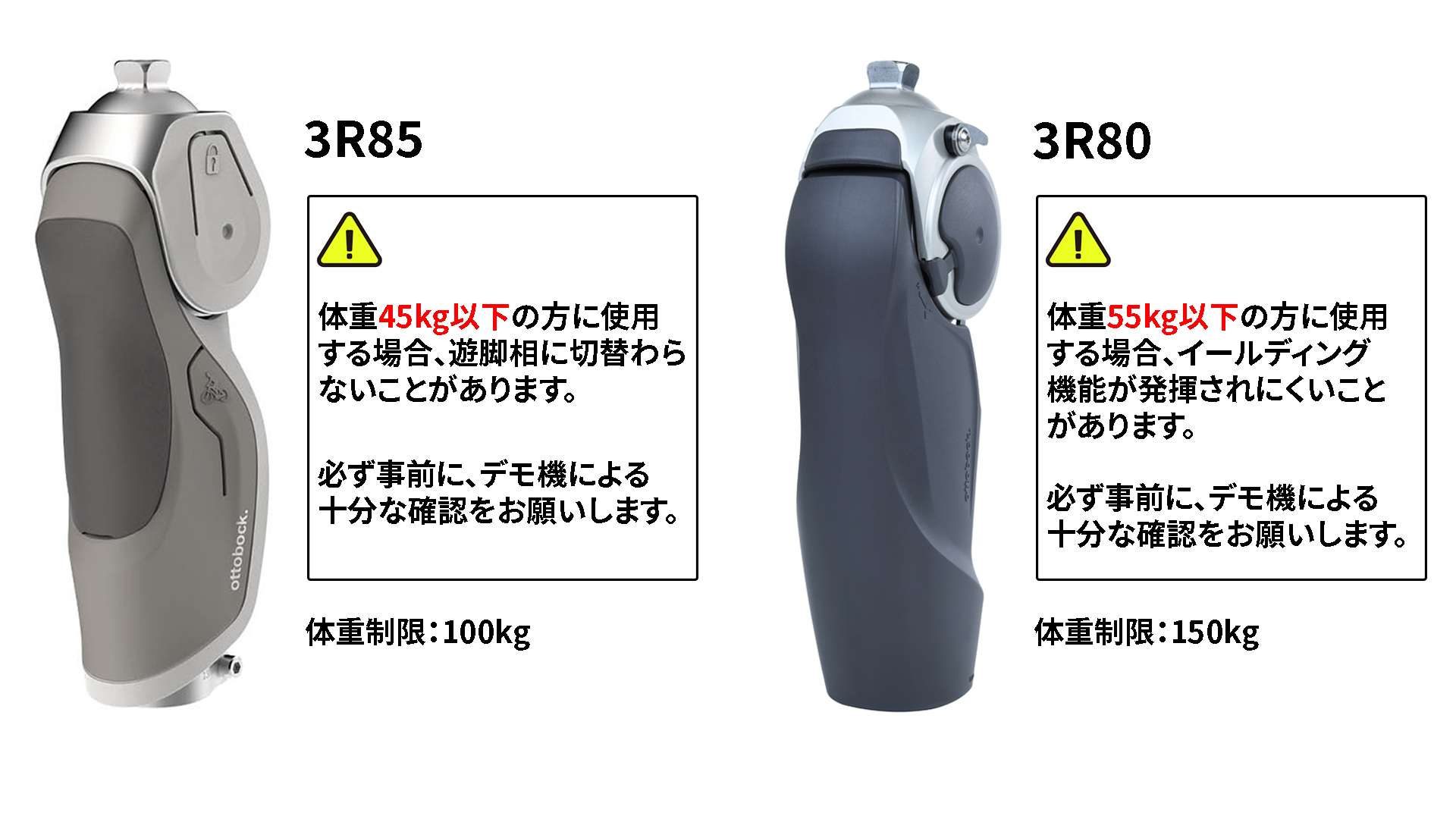

【3R85】下限45kg
遊脚相へ切替えるためには、伸展モーメントが重要です。
伸展モーメントを発揮するためには最低限の荷重が必要なため、体重の下限値が設定されています。
＊足部との相性＊ 前足部が柔らかい場合、伸展モーメントが発揮されず遊脚相へ切替わりにくいことがあります。足部との相性も重要なポイントになります。

【3R80】下限55kg
イールディング機能を発揮するためには、しっかり荷重をかけることが重要です。そのため体重の下限値が設定されています。

＜デモ機の活用＞
採用にあたっては、試着用のデモ機をご活用ください。

義足総合カタログの各製品ページにも記載されています。
➡ 義足総合カタログ

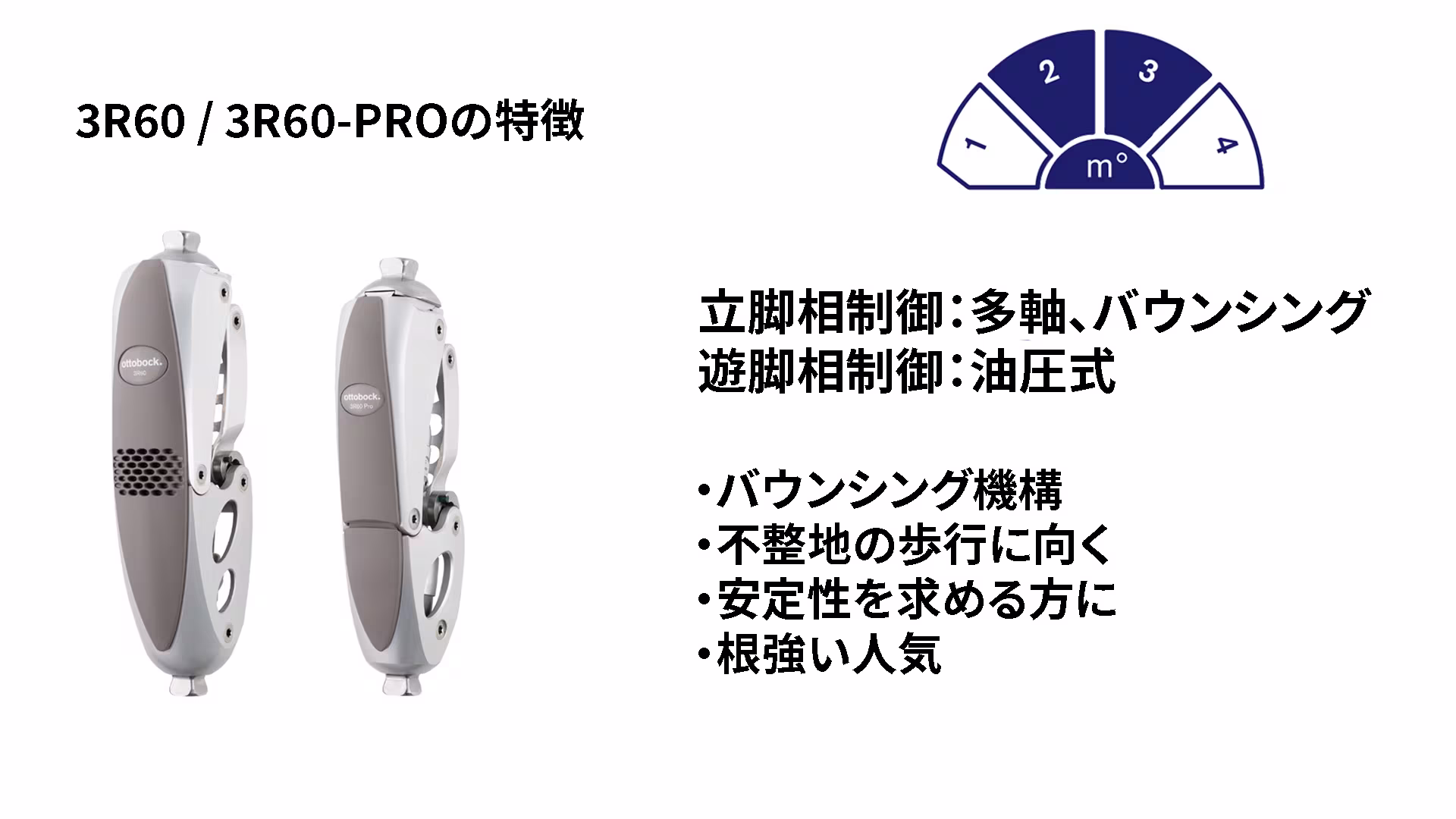

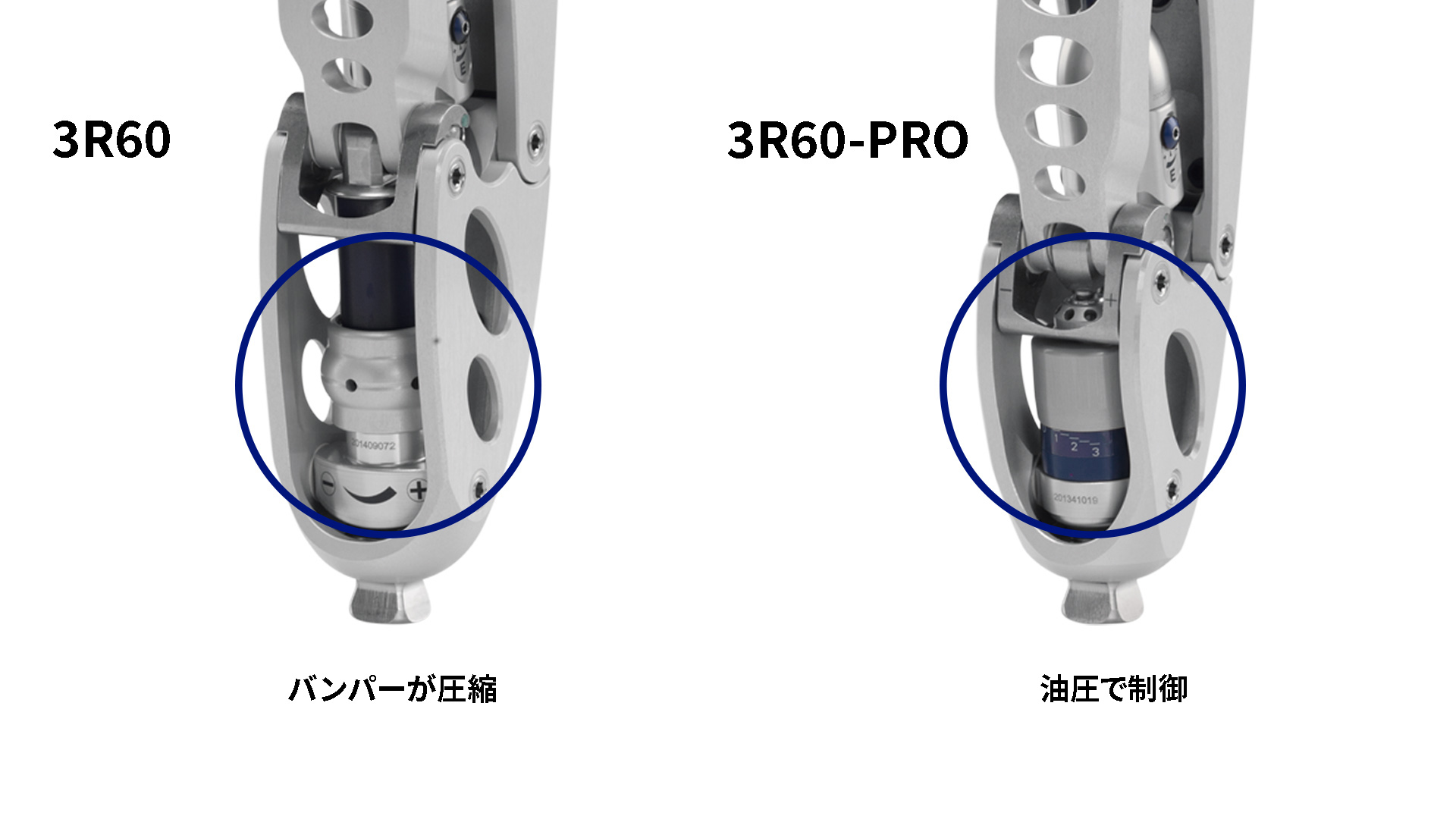

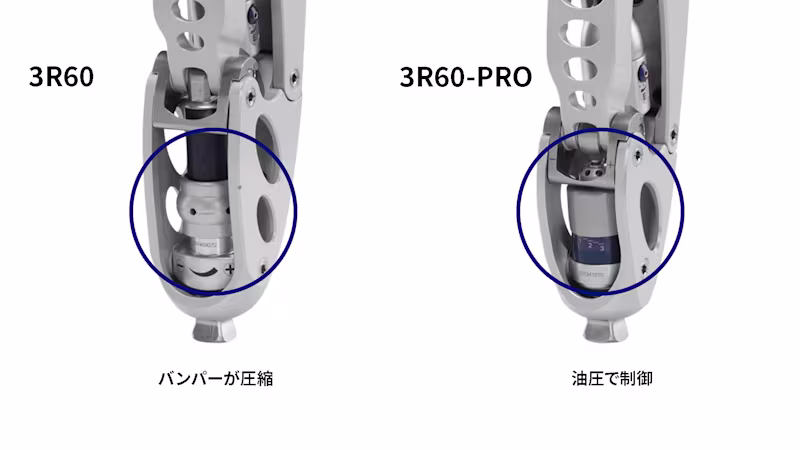

【3R60-PRO】
バウンシングの仕組みに油圧ユニットを採用しています。
歩行スピードの変化や、衝撃の大きさに応じて油圧抵抗が変化し、最適なクッション性と滑らかな動きを可能にします。
耐荷重：75kg

【3R60】
バンパーが圧縮することでバウンシングする仕組みです。
オイルを用いることで、バンパーだけでは出来ない滑らかな動きを実現しています。
日常的に重い荷物を持つことがある方は、3R60-EBSをご使用ください。
耐荷重：125kg

3R60-PROの方がコンパクトサイズで軽量です。またバウンシング機構の油圧ユニットによって、より滑らかな歩行が可能となります。体重が75kg以下の方は、3R60-PROをまず試してみてください。

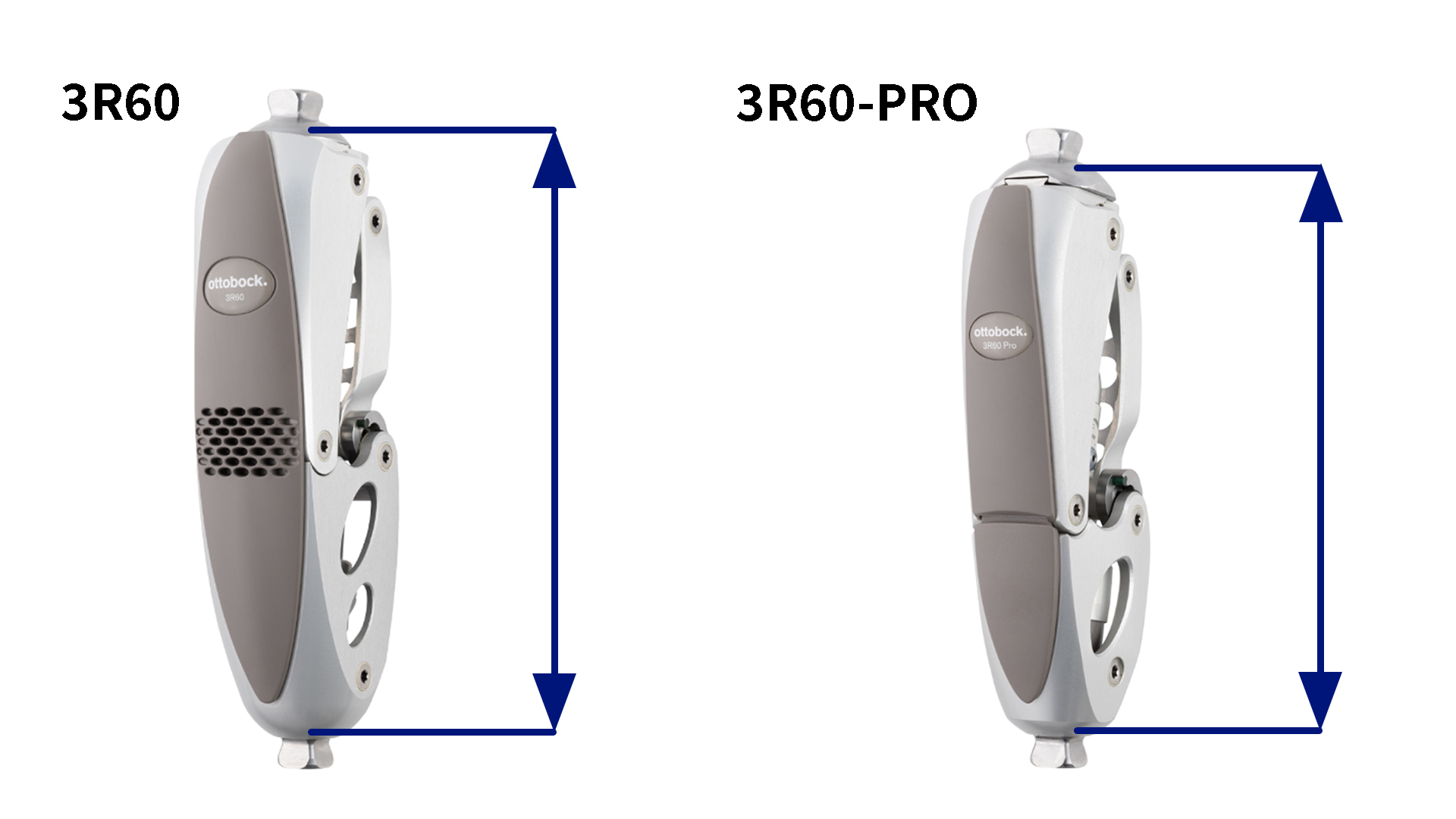

【3R60-PRO】
実長：186mm
重さ：770g（ピラミッド仕様）
最大屈曲角度：150°

【3R60】
実長：207mm
重さ：845g（ピラミッド仕様）
最大屈曲角度：140°

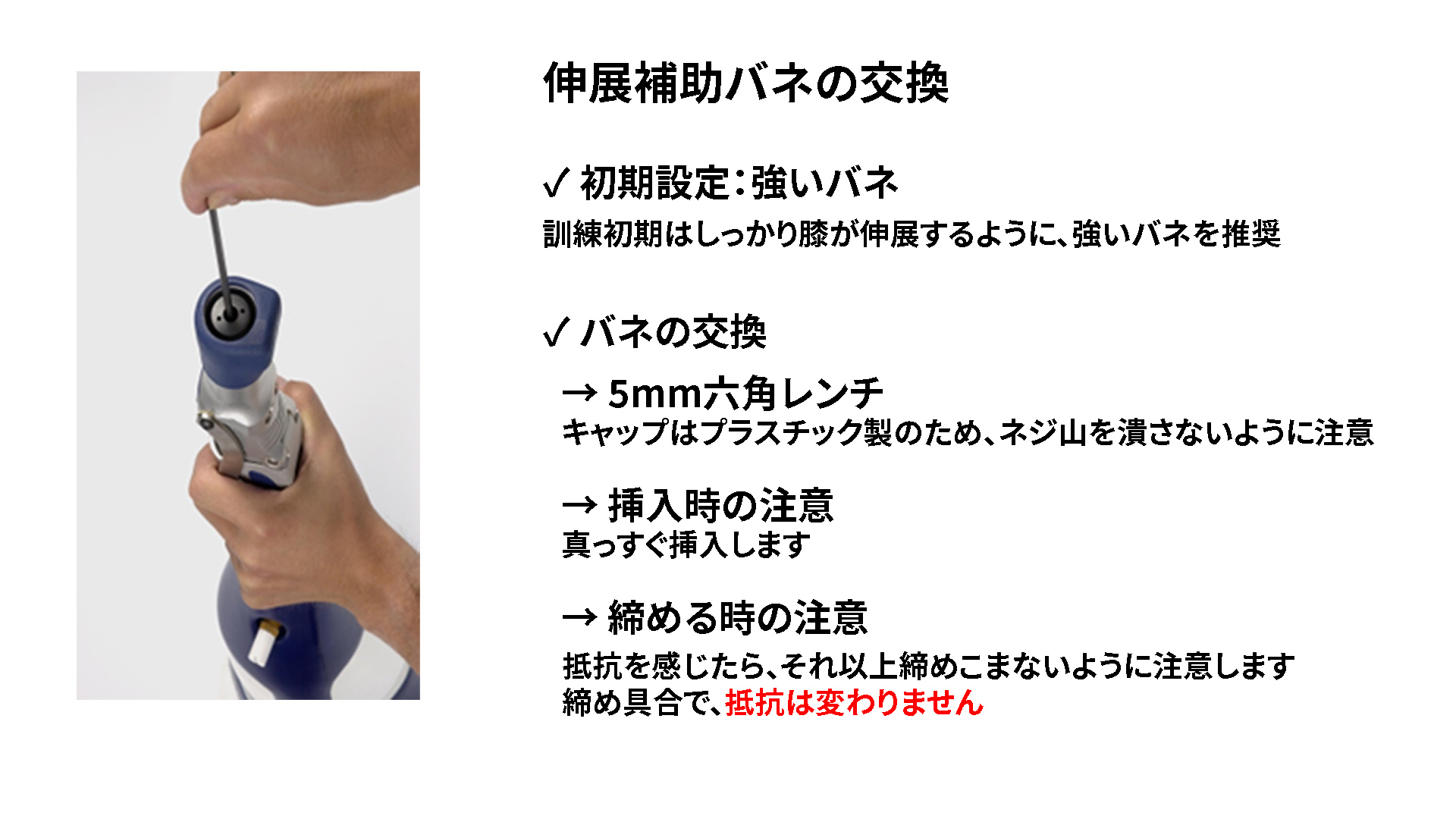

膝の伸展が強すぎて屈曲しにくい場合や、膝の伸展が早すぎて(強すぎて)、違和感がある場合などに交換して下さい。

＜初期設定：強いバネ＞
訓練初期はしっかり膝が伸展するように、強いバネを推奨します。

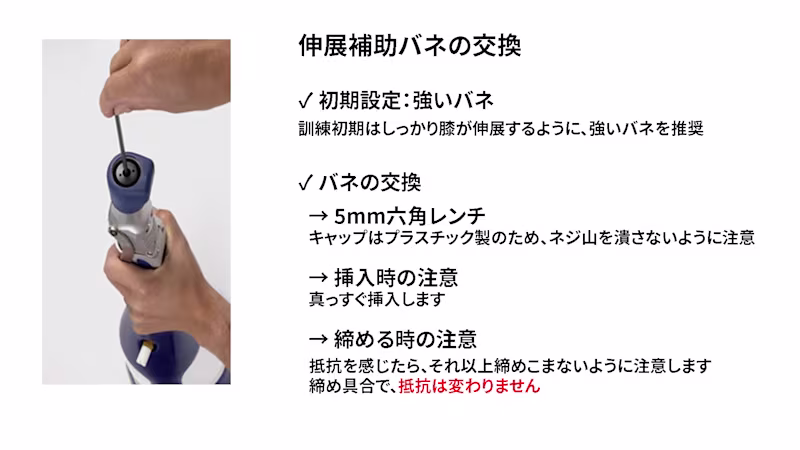

＜伸展補助バネの交換＞
→ 5mmの六角レンチを使用
　キャップはプラスチック製です。ネジ山の破損に注意してください。
→ キャップ挿入時の注意点
　真っすぐ挿入します。
　引っ掛かりや、違和感があった場合は無理に押し込まず、再度確認して挿入してください。
→ 締める時の注意点
　抵抗を感じたら、それ以上締めこまないでください。
　締め具合で、抵抗は変わりません。

遊脚相への切替え要件は以下の2つです
✓ 膝継手の過伸展
✓ 直後に股関節を屈曲させる（義足を前方へ振る）

＊注意＊ 足部の前足部が軟らかい場合、膝継手の過伸展を誘発させにくく、遊脚相へ切替わらないことがあります
