たわみ足継手

エクシブル

適度なフレキシブルなたわみ足継手。オットーボックから新登場。完成用部品認可製品です。

フレキシブルなエクシブル

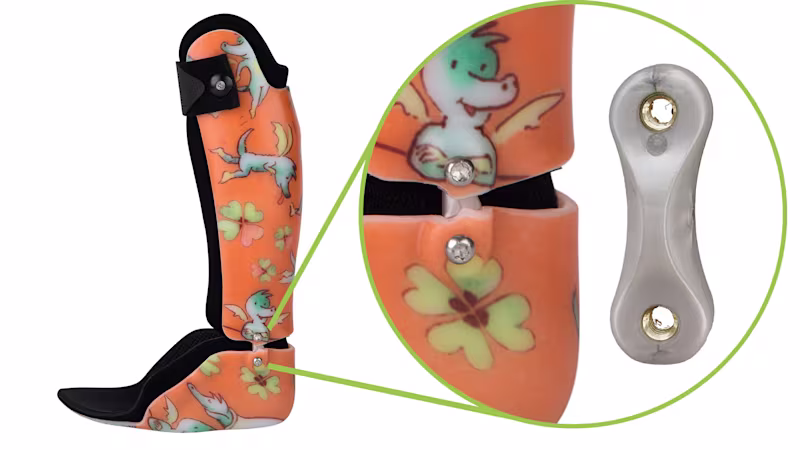

適度なフレキシブルさで足関節を底背屈方向に動きを制限するたわみ足継手です。底背屈方向に動きを限定することにより、歩行中の足関節が安定します。

オットーボックのAFO用後方バンパー「スナップストップ」と組み合わせれば、底屈ストップ付きのAFOを的確な作業で製作することができます。どちらもすっきりとした見た目で、相性抜群です。

特徴

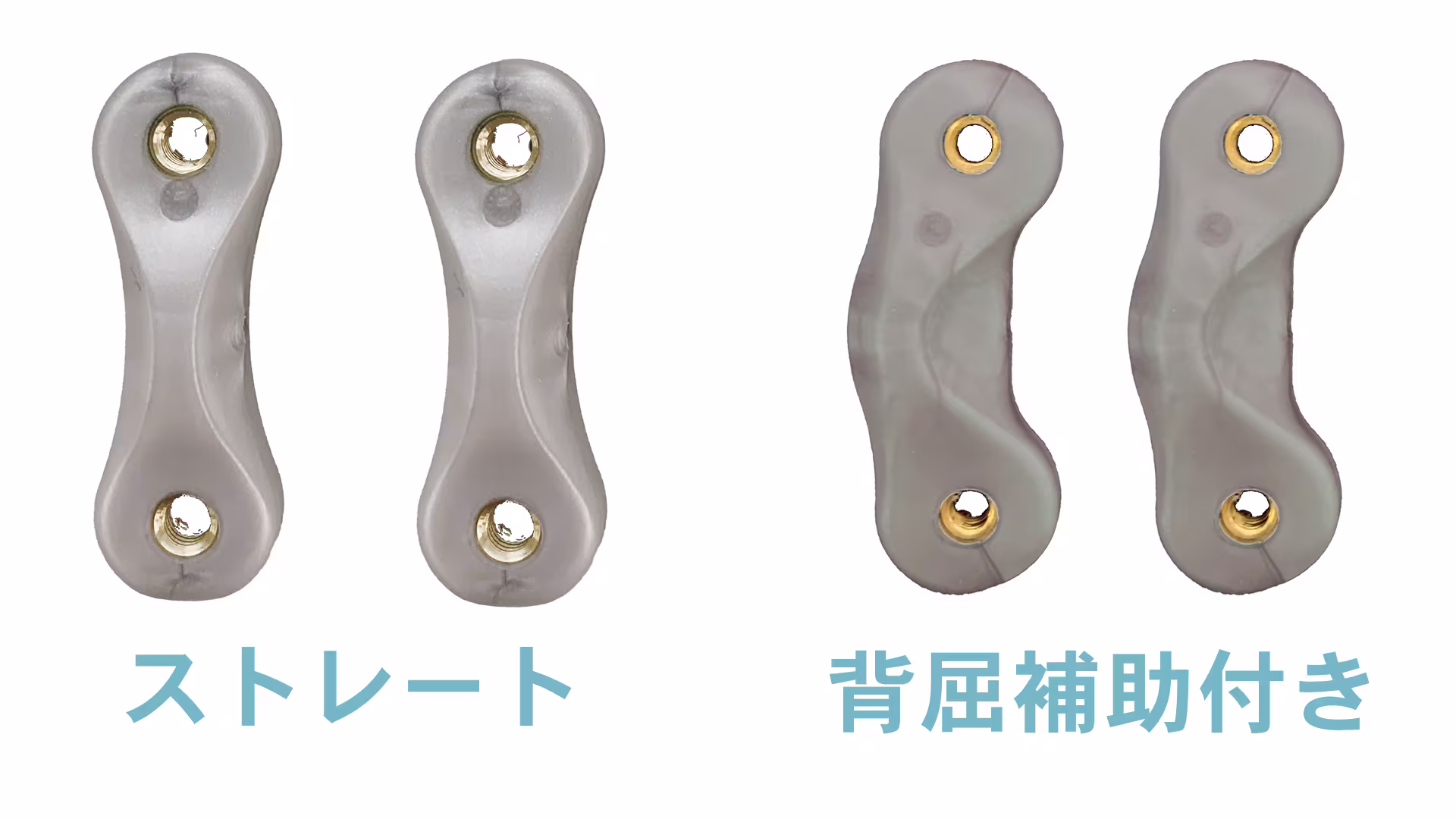

2種類、各3サイズ

サイズはS,M,Lの3サイズです。また形状がストレートと背屈補助付きとあり、ユーザーに合わせて選択していただけます。

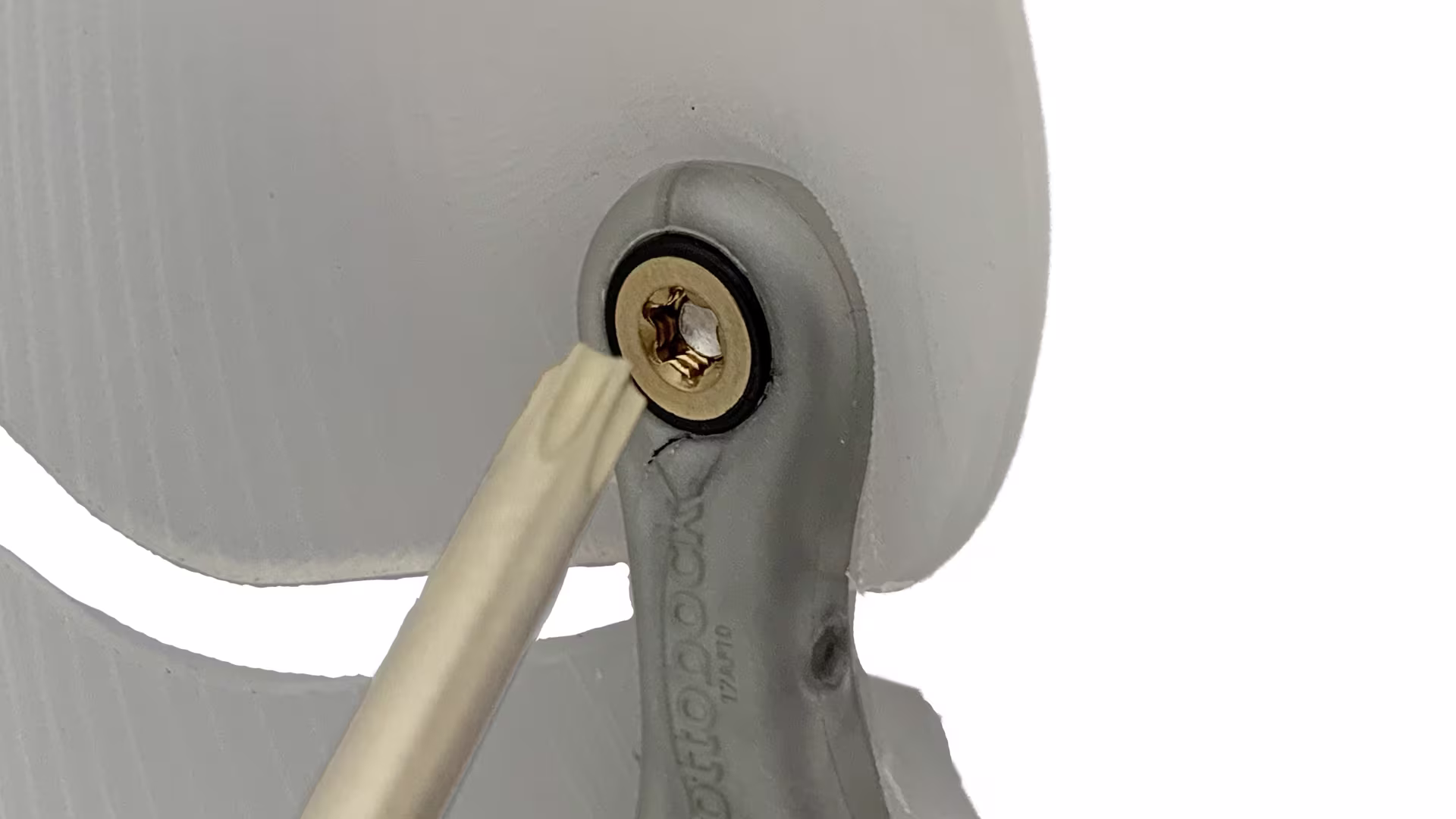

ヘックスローブネジで 確実な操作性

トルクがかかりやすく、力を伝えやすいヘックスローブネジを起用しています。レンチがはずれにくく、回しやすくなっています。

また、ブッシュが本体にはまっているため、滑落しにくくなっている他、ナット側にもレンチをかませることができるようになりました。ロックタイト後などにも操作が確実に行うことができます。

ヘックスローブレンチは、T20とT25をご用意くさい。(全サイズ共通)

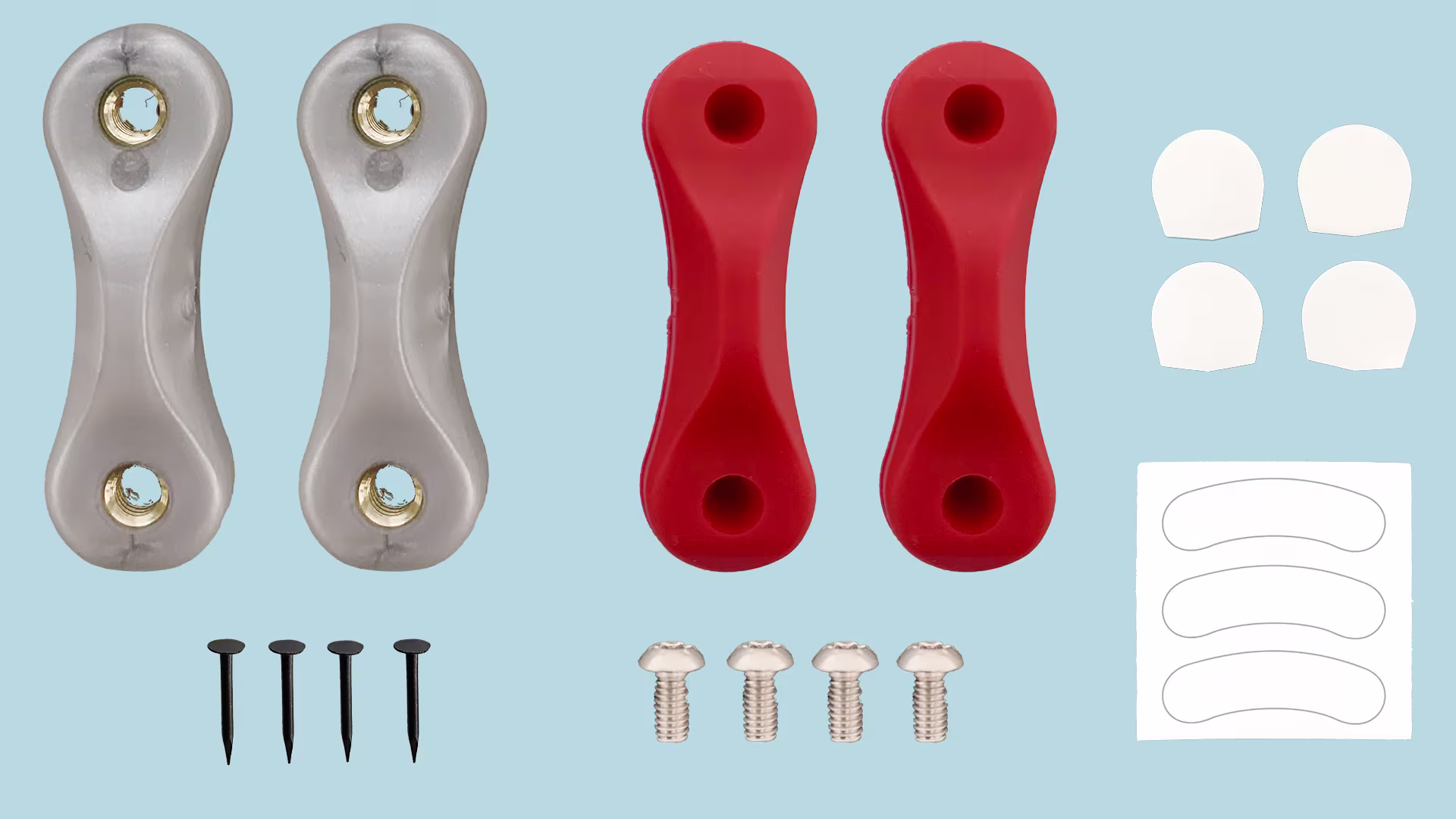

ダミーを含んだ オールインワンセット

本体にはダミーが付属しています。毎回新しいダミーを使用することで、誤差の少ない形状で成型することができます。

- 本体 1組
- ダミー 1組
- クギ4つ
- ねじ4つ
- 内張りシール 4枚
- 消音用シール

サイズ

製品サイズ

エクシブル ストレートタイプ

発注品番

製品名

サイズ(製品長さ)

17AF10=S

エクシブルS

S (31mm)

17AF10=M

エクシブルM

M (39mm)

17AF10=L

エクシブルL

L (45mm)

エクシブル 背屈補助タイプ

発注品番

製品名

サイズ

(製品長さ)

硬度

17AF10=S-DA-LT

エクシブルS 背屈補助付き 硬度低75

S (31mm)

低 75

17AF10=S-DA-MD

エクシブルS 背屈補助付き 硬度中85

S (31mm)

中 85

17AF10=S-DA-ST

エクシブルS 背屈補助付き 硬度高95

S (31mm)

高 95

17AF10=M-DA-LT

エクシブルM 背屈補助付き 硬度低75

M (39mm)

低 75

17AF10=M-DA-MD

エクシブルM 背屈補助付き 硬度中85

M (39mm)

中 85

17AF10=M-DA-ST

エクシブルM 背屈補助付き 硬度高95

M (39mm)

高 95

17AF10=L-DA-LT

エクシブルL 背屈補助付き 硬度低75

L (45mm)

低 75

17AF10=L-DA-MD

エクシブルL 背屈補助付き 硬度中85

L (45mm)

中 85

17AF10=L-DA-ST

エクシブルL 背屈補助付き 硬度高95

L (45mm)

高 95

ダウンロード

カタログ

others

17AF10 エクシブル、17S1 スナップストップ

ダウンロード (PDF 1.42 MB)
TechnicalInformation

17AF10 たわみ足継手エクシブル 製作マニュアル

熱可塑性プラスチックAFO製作
ダウンロード (日本語, PDF 353.12 KB)

本製品をご検討されている場合

この製品は義肢装具士がユーザーに合わせて製作する装具のパーツです。製品にご興味があり採用をご検討される際は義肢装具士へご相談ください。詳しくはこちらをご覧ください。
