完成用部品

筋電義手 マイオボック小児用

筋電義手は、筋肉が収縮する際に発生する微弱な電流(表面筋電位)を電極で採取し、ハンドの開閉モーターのスイッチとして利用する義手の事です。
筋電義手を試してみたい方は、担当の義肢製作施設または医療機関へご相談ください。

筋電義手とは

筋電義手とは

筋電(表面筋電位)とは、脳の命令により筋肉が収縮する際に発生する微弱な電流のことです。
筋電義手では、この筋電を専用の「電極」で採取し、モーターを動かすスイッチとして利用します。モーターが動くことでハンドが開閉し物を「つかむ」「離す」という把持動作ができるようになります。

筋電義手の「作業空間を選ばない」、「強い把持力」といった特徴を使いこなせるようになると、両手動作が可能になり、日常的に起こりうる様々な動作ができるようになります。
お子さんの生活の中で何が可能になるか、ぜひ動画をご覧ください。

特徴

筋電義手の特徴

筋電義手の特徴
作業空間を選ばない

ケーブル操作でハンドを開閉する能動義手と異なり、作業空間を選びません。
頭の上、身体の横や後方でも、筋電が検出されればハンドの開閉を行う事が可能です。

遊びの中で両手動作を習得する事ができます。




筋電義手の特徴
しっかり掴める把持力

最大3.5kgの把持力が備わっています。そのため、重量のあるもの、薄いものをしっかり掴む動作が非常に得意です。
例えば、ハサミを使う際に紙をしっかり掴めたり、教科書やノートを持ったり、お弁当の風呂敷を包めたり、両手動作でできる日常生活動作が増えます。

把持力はハンドサイズで異なります。


筋電義手の特徴
開閉スピード

開閉スピードは、筋電の出し方でゆっくり開閉したり、素早く開閉したりする事ができます。
ゆっくり開閉できることで、卵やペットボトルといった柔らかいもの、壊れやすい物もつかむ事が可能です。

選択する制御モードによります。



ハンド

ハンドの種類

完成用部品
8E51 ハンド

サイズ5、5 1/2、6、6 1/2 があります。
健側の手の大きさに合わせて選択します。

完成用部品

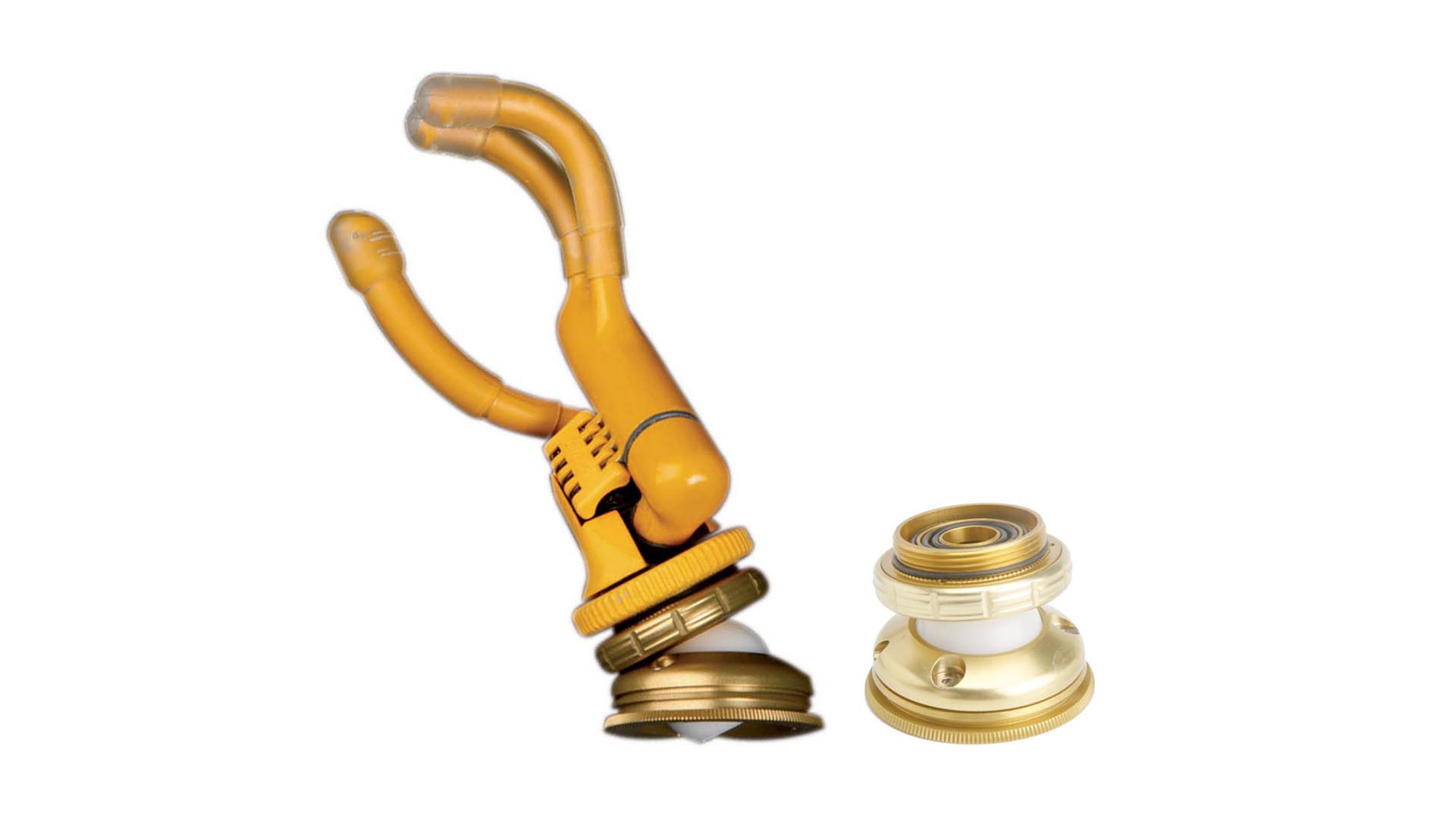

10V51 マイオリノリスト

あらゆる方向に最大30°まで屈曲する事が可能なパーツです。
ハンドの向きを他動的に変えることができるため、肘や肩での代償運動(体の他の部分で動きを代償する事)を軽減する事ができます。
但し、一定の角度で固定することはできません。

完成用部品

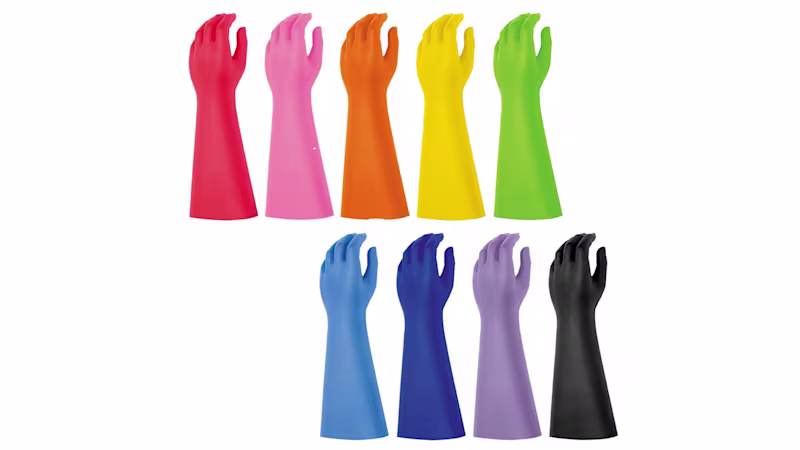

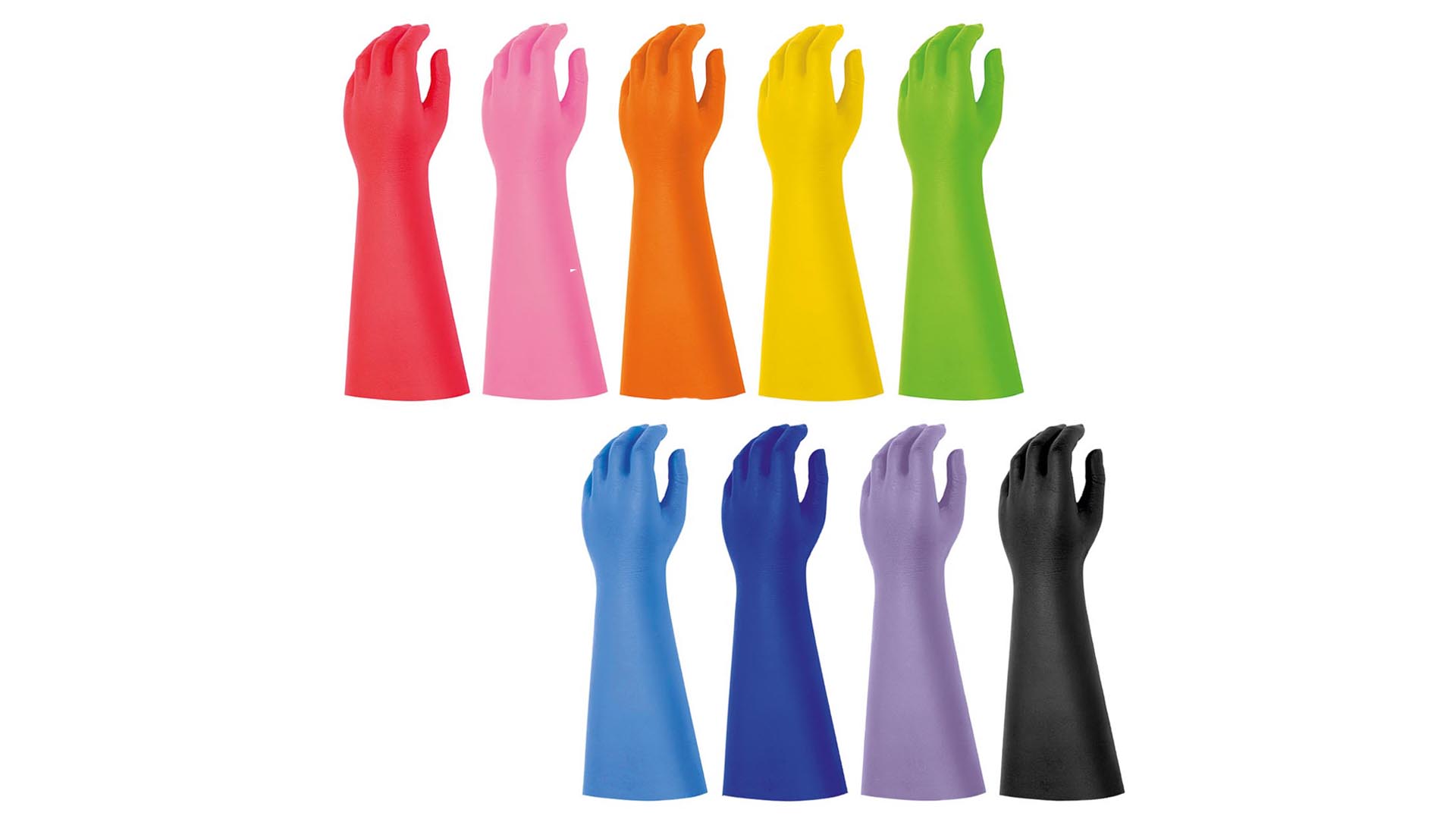

8S20 カラーグローブ

鮮やかな9色のコスメチックグローブが登場しました。ベージュ色を含めて10色展開です。
遊びの中で楽しく義手を使えるように、ぜひ好きな色を見つけてください。




バッテリー

バッテリーと充電器

完成用部品

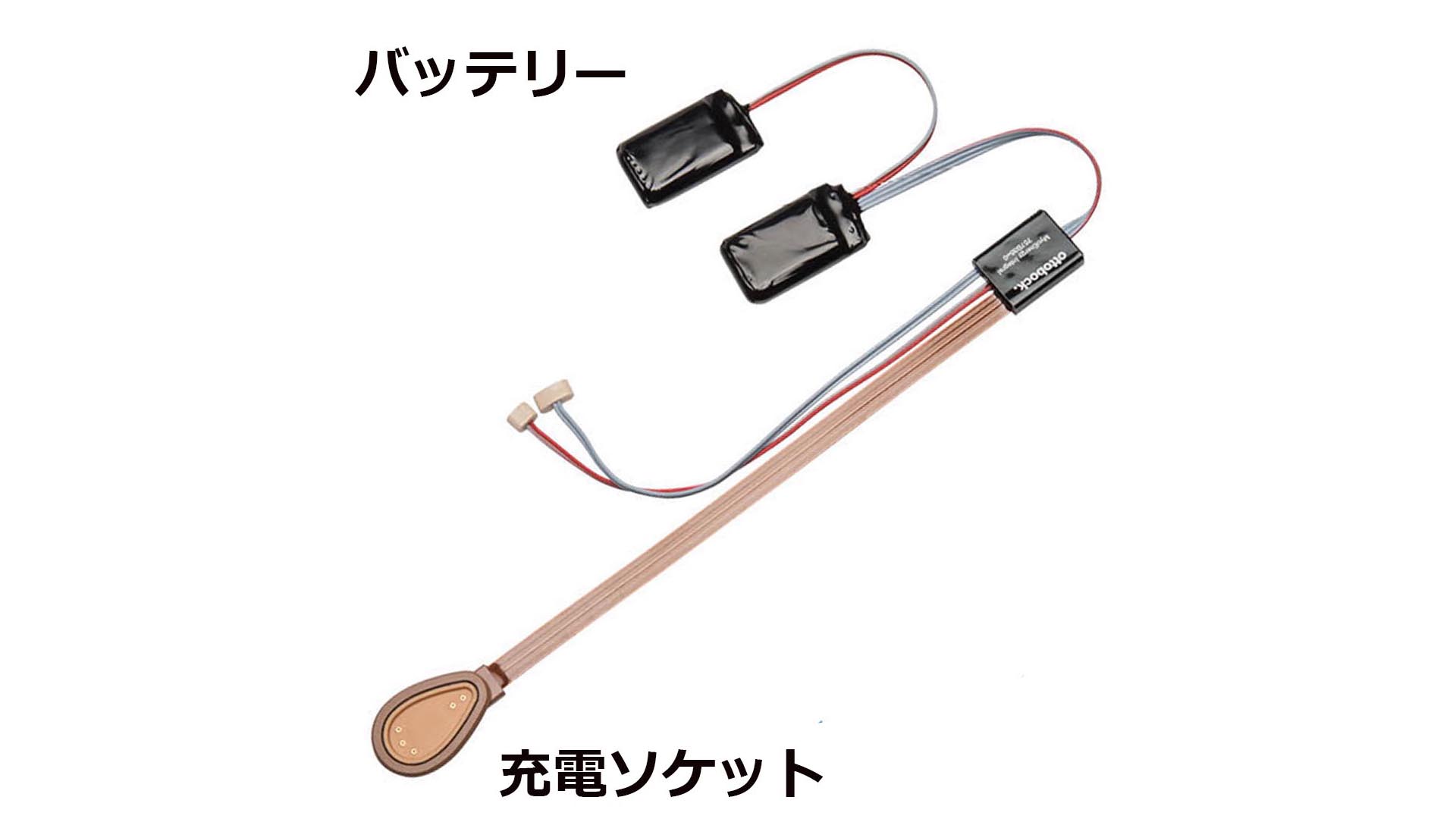

757B35=0 バッテリー

バッテリーと充電ソケット(充電口)が一体構造で、ソケット内に内蔵する事が可能です。
小柄なお子さんのソケットでは、バッテリーを取付ける位置が難しい場合もありましたが、すっきりとしたソケットを作ることができます。

充電ソケットを押すことで電源をON/OFFすることができます。
また電源を入れる際、中央のLEDランプが付きます。およその充電残量を確認できます。

容量:300mAh

完成用部品

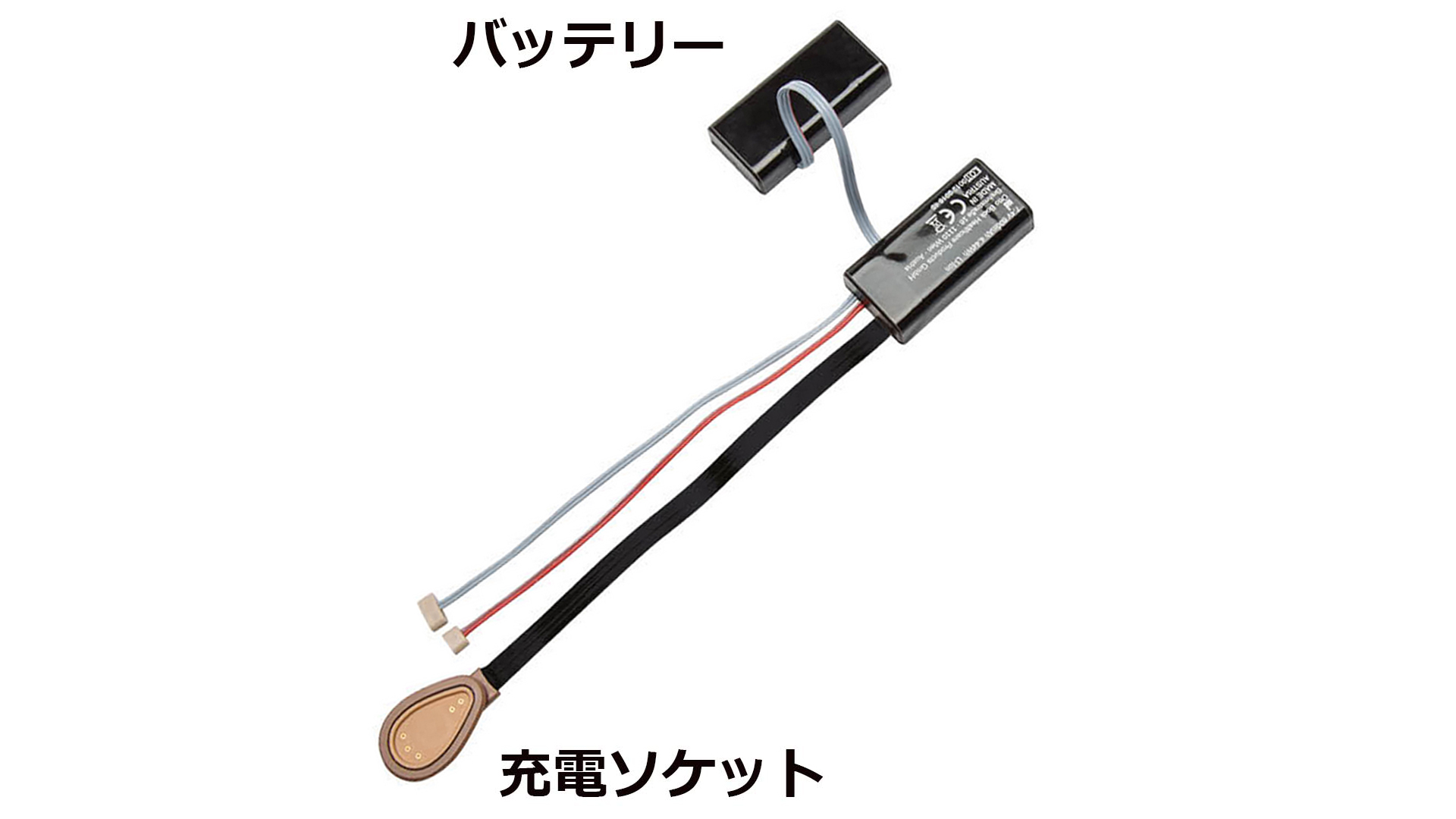

757B35=1 バッテリー

バッテリーと充電ソケット(充電口)が一体構造で、ソケット内に内蔵する事が可能です。
小柄なお子さんのソケットでは、バッテリーを取付ける位置が難しい場合もありましたが、すっきりとしたソケットを作ることができます。

充電ソケットを押すことで電源をON/OFFすることができます。
また電源を入れる際、中央のLEDランプが付きます。およその充電残量を確認できます。

容量:600mAh

完成用部品

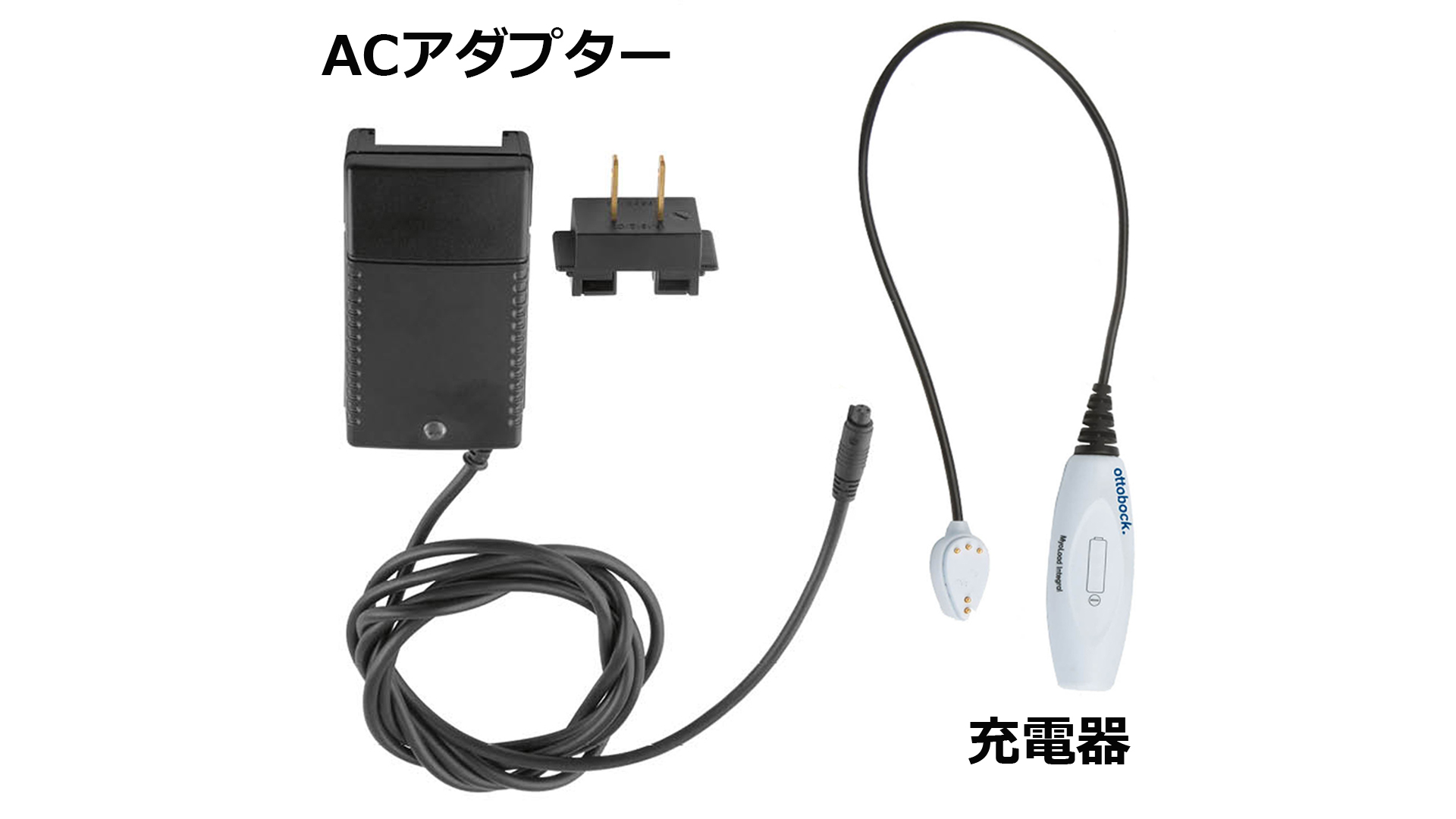

757L35 充電器

757B35=0 / 757B35=1用の充電器です。

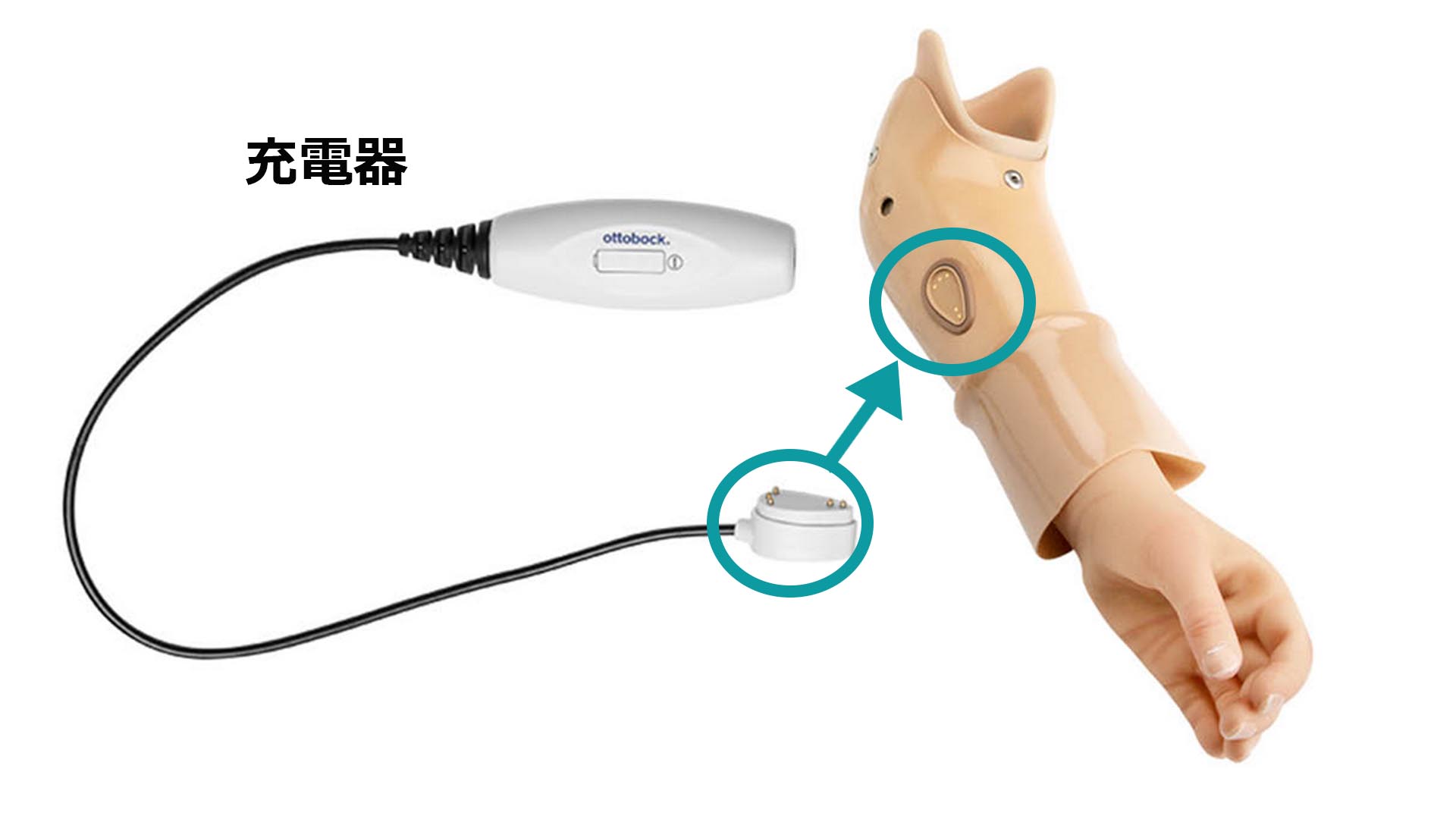

充電器と、バッテリーの充電ソケットをマグネット接続し充電します。充電器のLEDライトで、充電状況が判別できます

【重要】
充電は +5°C ~ +40°C内で行ってください。
範囲外の場合は、充電器のLEDライトが赤色に点滅します。
正常に充電が行えません、ご注意ください。

コントローラー

コントローラー

完成用部品

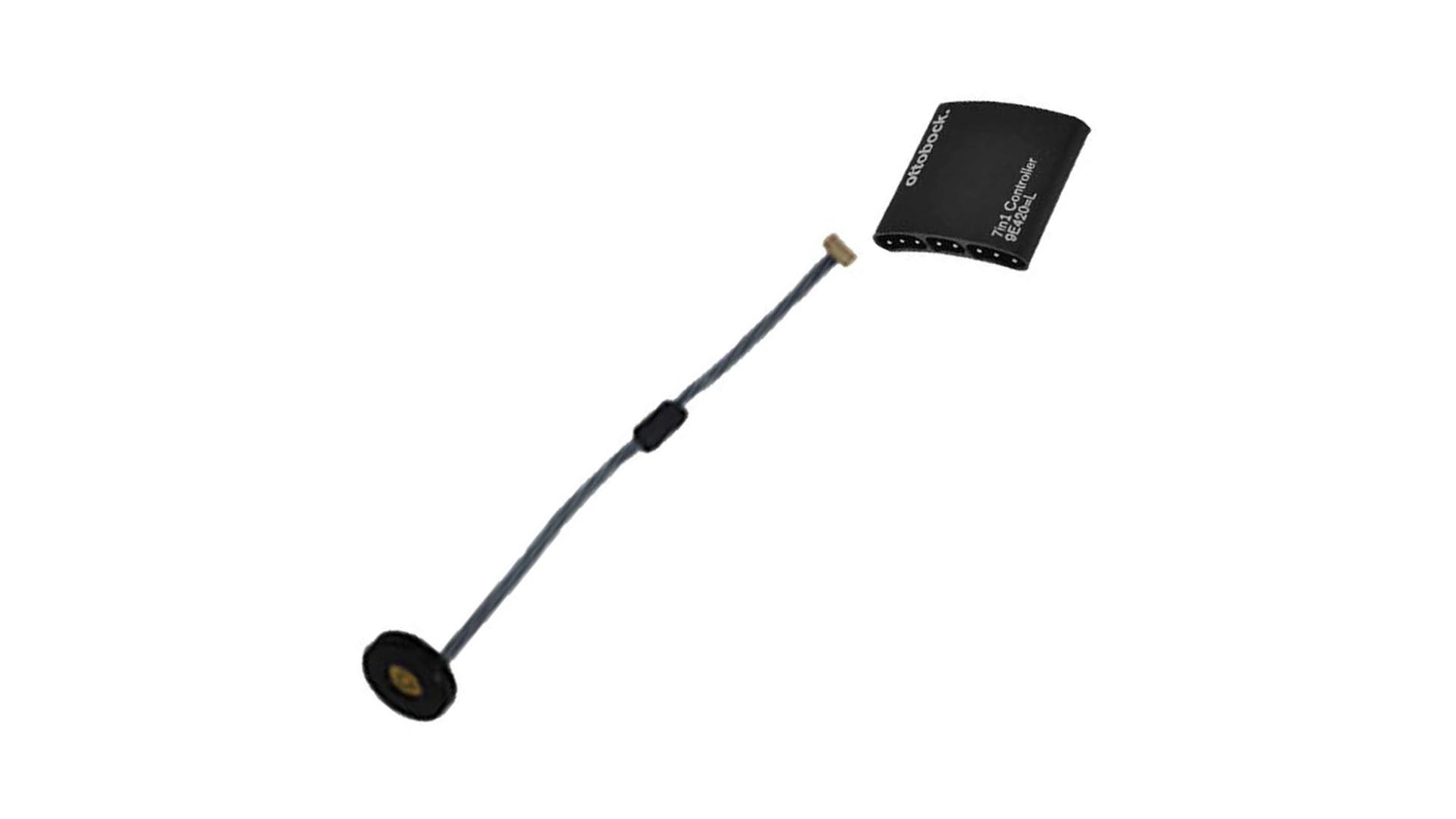

9E420 7イン1 コントローラー

7種類の制御方法から選択することができます。
制御方法は専用のソフトで調整します。

義手

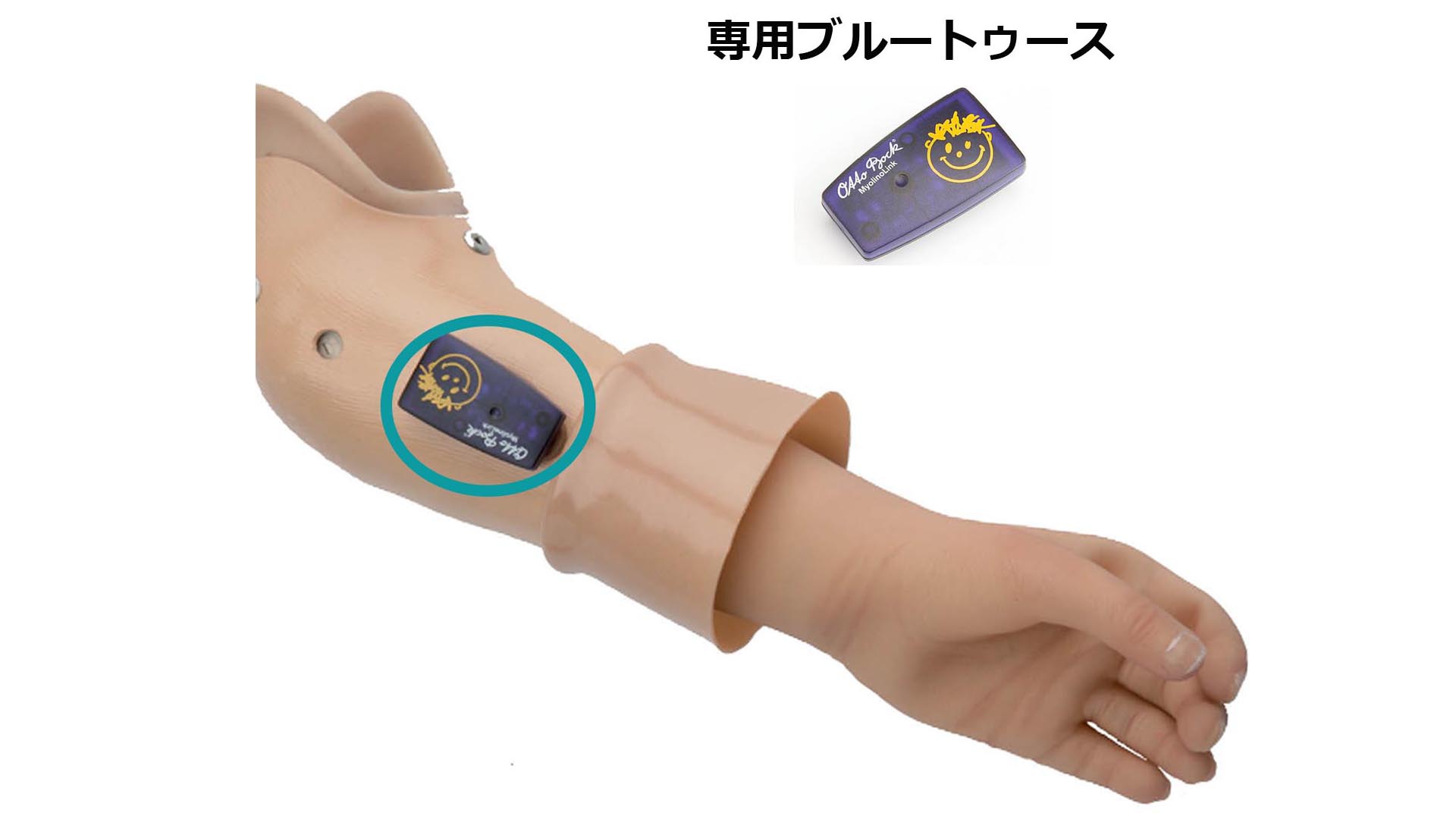

専用ブルートゥース 60X6 マイオリノリンク

制御方法を調整する際、専用ソフトとの接続は専用のブルートゥースを介して行います。
ブルートゥースは、充電口に取付けます。マグネット式です。

無線で接続することで、活動しながらでも筋電の出力状況などを確認することができます。

構成パーツ

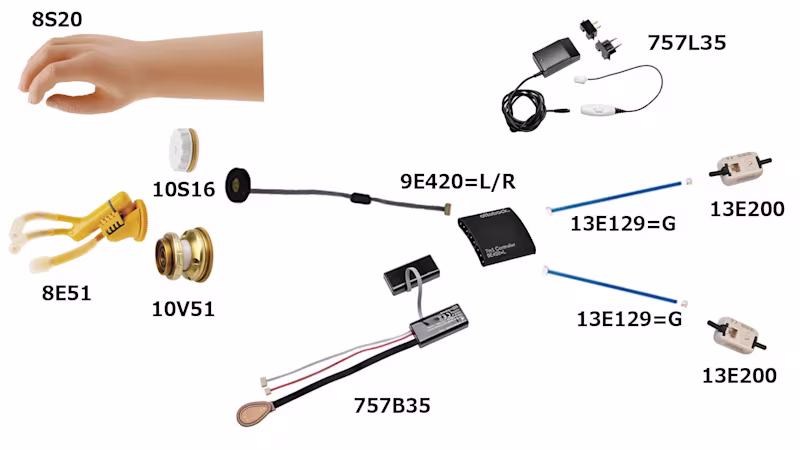

マイオボック小児用の構成パーツ

筋電を採取する「電極」と、モーターを動かす「電池」、そして開閉する「ハンド」が主な構成パーツです。

筋電義手 マイオボックシステム小児用 Myolinoマイオリノ 構造と仕組み
修理・メンテナンス

修理・メンテナンス

オットーボックの筋電義手(マイオボック)は、日本で修理することができます。
またその間の代替え品もご用意いたしますので、安心してお使いいただけます。

筋電義手の修理・メンテナンス

【保証:安心してお使い頂くために】

製品

保証

8E51 ハンド

3年

9E420 7in1コントローラー

1年

電極、バッテリー、ケーブル類、充電器 など

1年


【注意事項】

・弊社から製品が納品された日から上記期間中に故障が発生した場合には、無償修理いたします。
・保証期間内であっても、取扱説明書に記載の注意事項が守られていない、過失、活動度の変化(過負荷)、天災地変による場合などは有償修理となります。また、破損状況によっては修理をお受けできない場合もあります。
・他社製品との組み合わせや、使用方法などが原因による故障については保証をいたしかねます。
・故障や不調を感じられた際は、まず担当の義肢製作施設にご連絡ください。
