完成用部品

3R106/3R106-PRO 多軸空圧膝継手

試着をご希望の際は、担当の義肢製作施設へご相談ください。

なんだかうまくいく膝継手

4軸構造による優れた安定性と、内蔵空圧シリンダーによる幅広い歩行スピードへの追随性が魅力の膝継手です。

日本が求める膝継手として、ドイツ本社と共同開発された3R106。今では世界中で愛される膝継手になりました。

屈曲角度が170°まであるため、胡坐をかいても足を組んでも邪魔になりません。

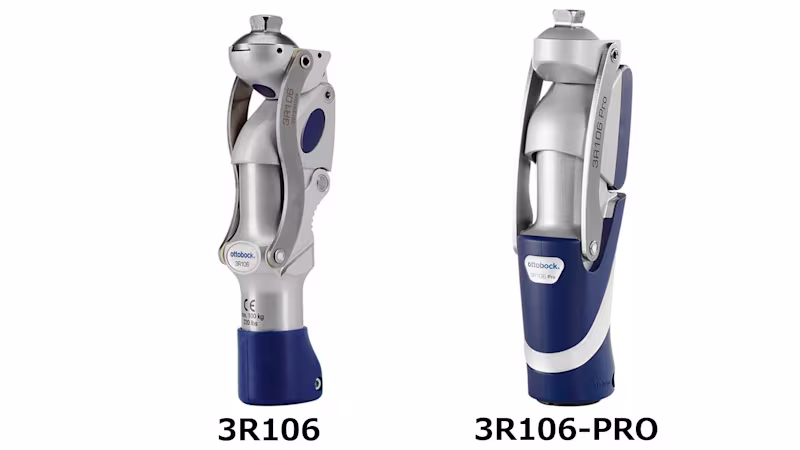

3R106-PROは、3R106の安定性はそのままに、耐久性と速度追随性がアップした、進化版です。
耐荷重も125kgにアップしました。

3R106

3R106の特徴

オットーボック・ジャパンで最も選ばれている膝継手です。
今後、歩行獲得が見込まれるユーザーの訓練用から、早歩きをされるベテランユーザーまで幅広い方にお使いいただいています。

軽く義足を振って歩きたい方、早歩きでも付いてくる膝継手を求める方、でも立位の安定感は重要だ、という方にお勧めの膝継手です。

3R106

安定性と歩きやすさの両立

多軸膝は、リンクの配置によって回転の中心が常に変化します。回転中心が後方にあると曲がりにくく、逆に前方にあれば簡単に曲がります。

3R106は立脚相や立位時に非常に安定した構造になっているため、膝折れが起こりにくく安心です。
遊脚相に移る際は、スムーズに曲がります。

3R106は、4軸のバランスが絶妙なため、安定性と歩きやすさを両立させることができます。

3R106

つまづきにくい

多軸膝は単軸膝と比べて、遊脚相で地面との間にクリアランスが確保できます。
さらに座っている時に膝が出っ張りにくいのも嬉しい特徴です。

3R106

抜群の速度追随性

空圧シリンダーで義足の振りが非常に軽く、ゆっくり歩きから早歩きまで幅広い歩行スピードに追随します。
空圧は油圧に比べて抵抗の反応や追随性が劣る印象がありますが、3R106はダブルチャンバーのシリンダーを使い、早歩きや急な速度変化にも対応します。特殊な内部構造により、ゆっくり歩きではスムーズに曲がり、早歩きではしっかりと抵抗を発揮します。

この対応能力の広さにより、様々な活動レベルのユーザーに愛されています。
油圧と比べて重量が軽い為、低活動のユーザーや女性にも人気です。



3R106

大きな屈曲角度

最大170°の屈曲角度があります。

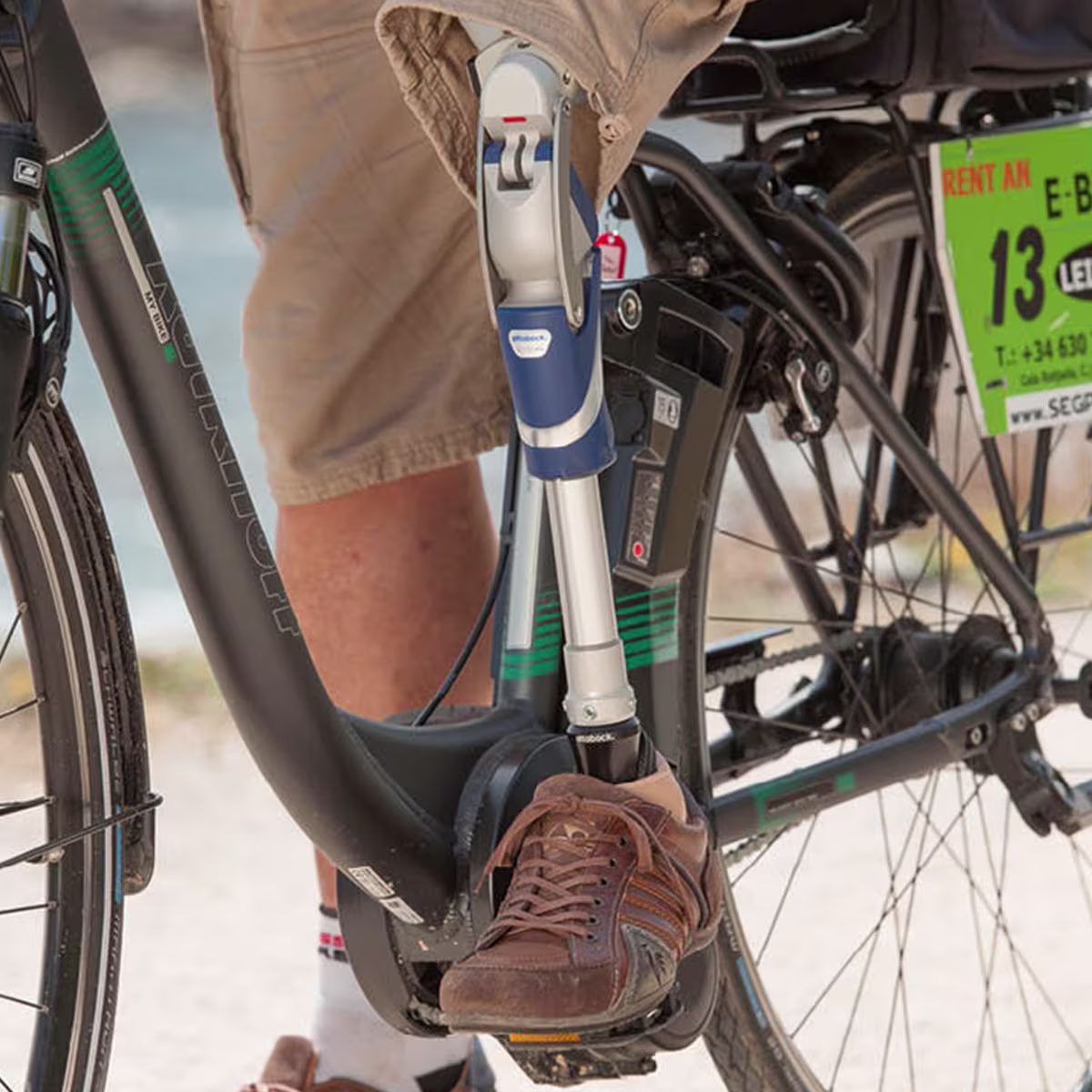

しゃがんだり、自転車に乗ったりといった日常動作が非常にしやすい構造です。
また、胡坐をかいても、足を組んでも邪魔になりません。

3R106-PRO

3R106-PROの特徴

より幅広い追随性、耐久性を求める方に3R106-PROをお勧めします。

3R106-PRO

耐久性アップ

3R106の特徴をそのままに、耐久性がアップしました。

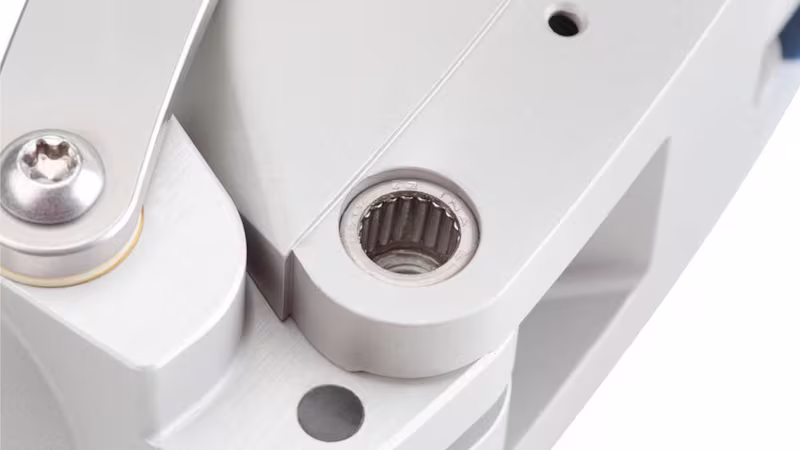

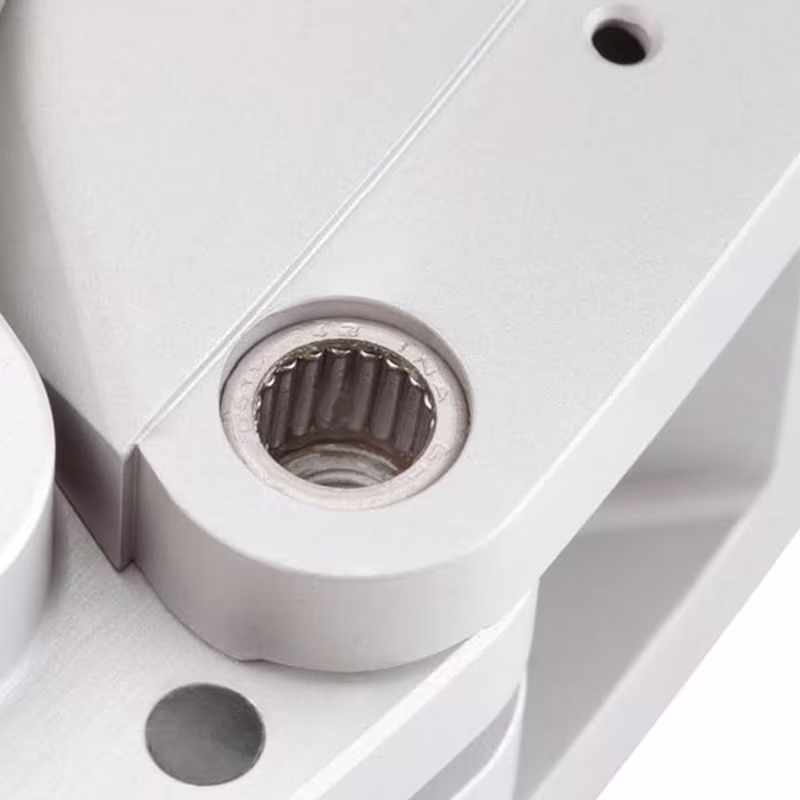

非常に耐久性が高いニードルローラベアリングをを4軸全てに使用しています。

耐荷重:125kg

サイズ

サイズ

その他の膝継手の実長
・3R60:207mm
・3R60-PRO:186mm
・3R80:220mm

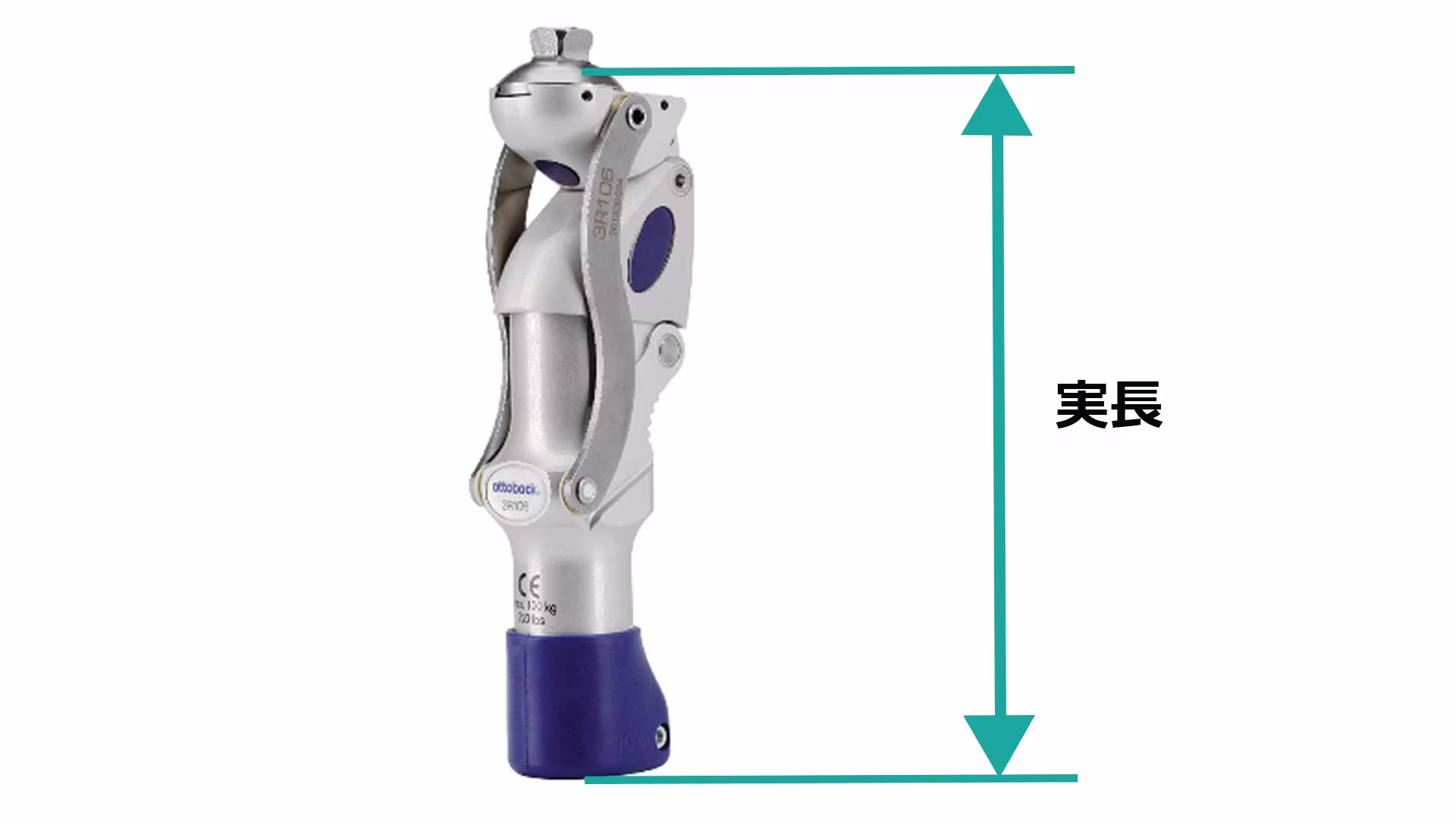

*実長:膝継手の下縁から上部の接続アダプターが被る間の高さ
 3R60/3R60-PROは上部・下部の接続アダプターが被る間の高さ

3R106
3R106のサイズ

実長:215mm
重量:760g(ピラミッド仕様)
耐荷重:100kg
膝屈曲角度:170°


3R106-PRO
3R106-PROのサイズ

実長:219mm
重量:885g (ピラミッド仕様)
耐荷重:125kg
膝屈曲角度:175°


カタログ
Catalog

3R106/3R106-PRO 多軸空圧膝継手

ダウンロード (日本語, PDF 617.44 KB)
関連情報

膝継手の関連製品

完成用部品
3R60 多軸膝継手バウンシング機構
3R60の機能情報
完成用部品
3R80 ロータリー油圧膝継手
3R80の機能はこちら
完成用部品
3R67 油圧多軸膝継手 小児用
3R67の機能はこちら
完成用部品
Genium コンピューター制御膝継手
ジニウムの機能はこちら
完成用部品
Kenevo コンピューター制御膝継手
Kenevoの機能はこちら
完成用部品
C-Leg4 コンピューター制御膝継手
C-Leg4の機能はこちら
3B5
GeniumX3 コンピューター制御膝継手
ジニウムX3の機能はこちら

関連情報

技術者の皆様向け情報

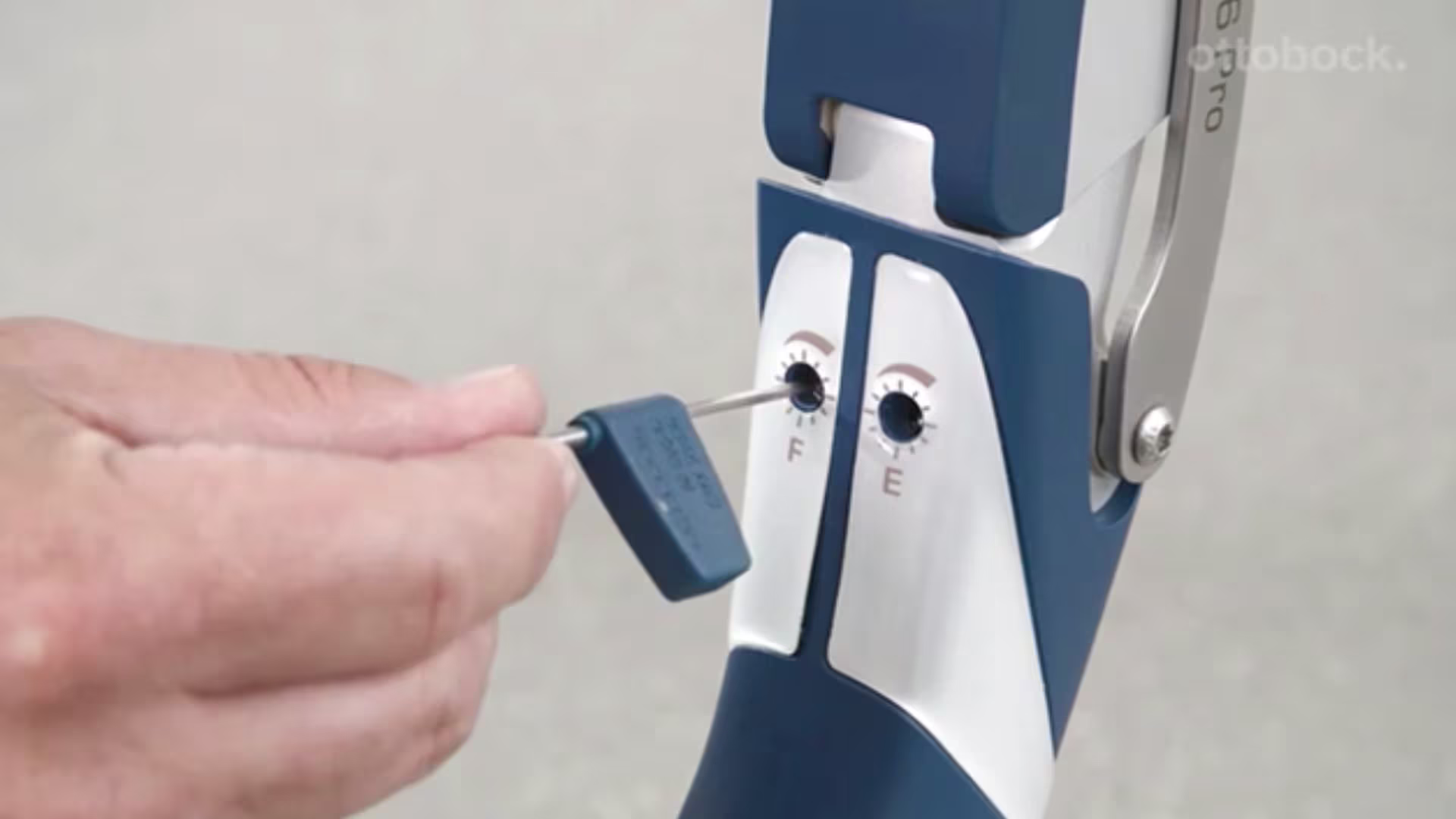

3R106の調整マニュアル
