完成用部品

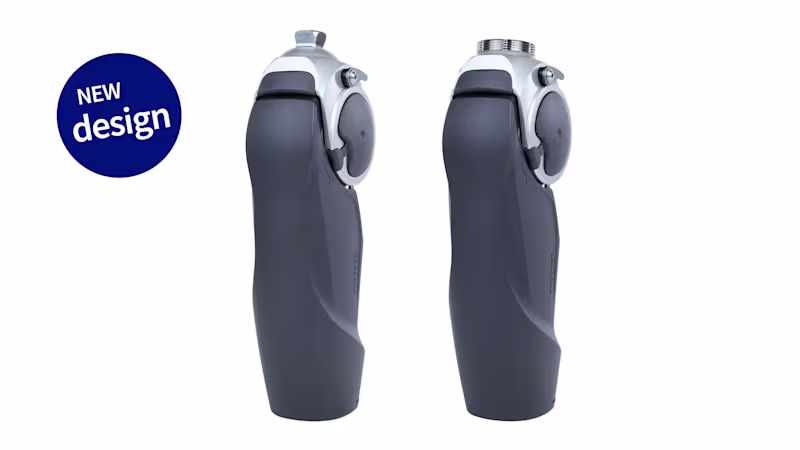

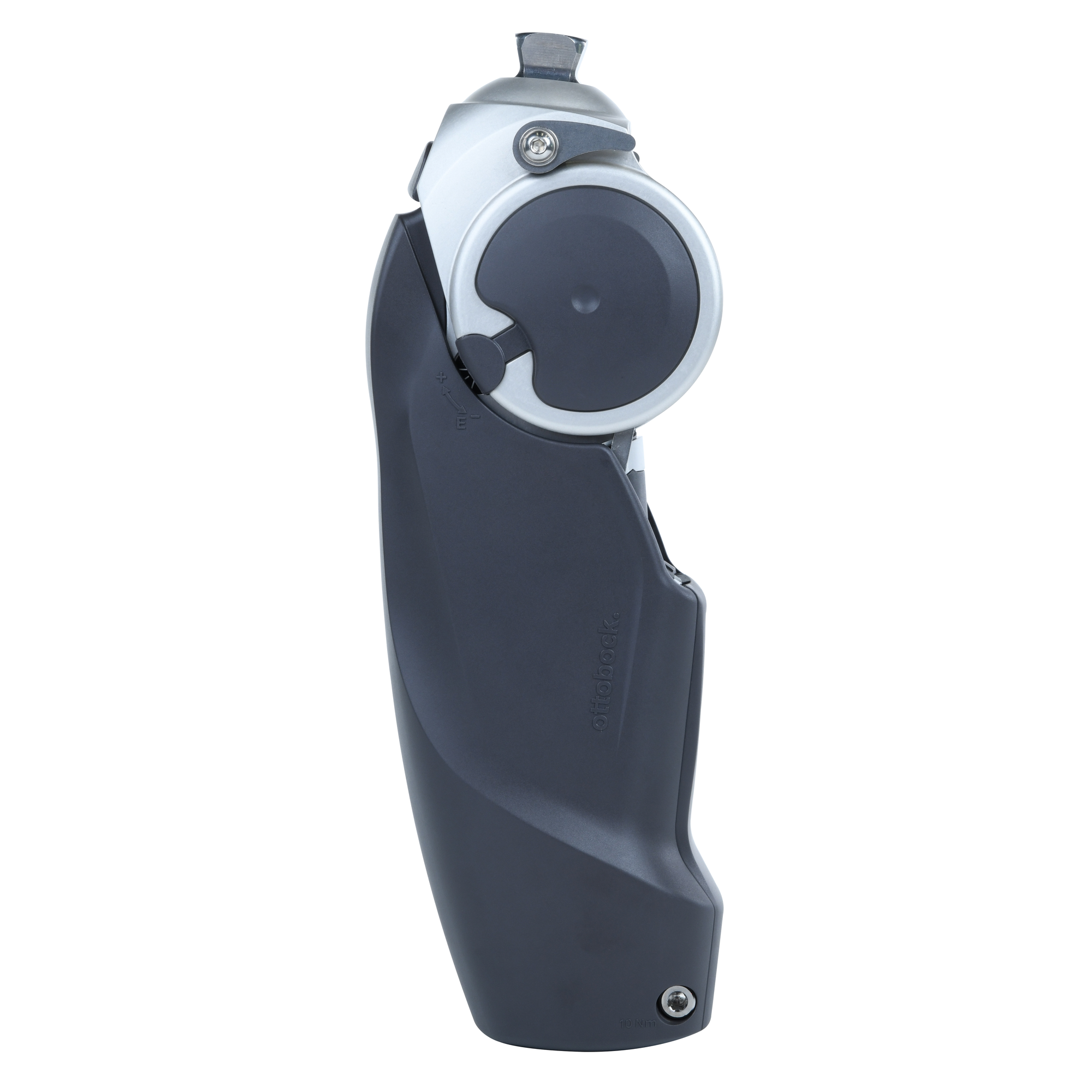

3R80+ ロータリー油圧膝継手

試着をご希望の際は、担当の義肢製作施設へご相談ください。

アクティブな活動をサポート

高活動ユーザー向けのイールディング膝継手です。
海水にも対応する防水加工と、ロック機構が搭載されています。
海へ山へ、様々なアクティビティーを満喫してください。

是非お試しください!
・イールディングを自分でコントロールしたい方
・階段を交互に降りたい方
・ゆっくり歩き~早歩きまで、幅広い歩行速度で歩く方
・水場での仕事や趣味がある方

耐荷重150kg仕様です。
普段、重い荷物を持たれる方、アグレッシブに活動される方にも安心してお使いいただけます。

特徴

3R80の特徴

3R80

イールディング機能

イールディング機構とは、義足に体重をかけることで、適度な油圧抵抗を伴いながら、膝が曲がる機能のことです。

この機能によって、急激な膝折れを防ぎ、階段を交互に降りたり、坂道を交互に滑らかに歩けたり、平地を歩くだけではないプラスαの動き得ることができます。

ご自身で義足をコントロールできるユーザーにとって、不必要にイールディングが機能することは活動性を妨げる原因になります。

3R80は本当に必要な時だけ、確実にイールディングが機能するように設計されています。これこそが使い易さの理由です。

義足の専門用語はこちら
3R80

速度追随性

大きな油圧シリンダーで、歩行スピードに合わせて油の通りを制御するため、ゆっくり歩きから、早歩きまでスムーズに追随性してくれます。小走りまで追随してくれます。

街中で友人と一緒に、おしゃべりしながら歩行スピードを合わせて歩いたり、日常生活を楽しんでください。

3R80

防水機能

水深3mの深さまで可能な防水仕様です。
塩水、塩素水、石けん水、汗、尿への耐性があります。
水中で使用する場合は、安全のため、必ずロックをかけて使用してください。

使用後は真水で流して表面を綺麗に拭き、水分が残らないように空気乾燥させてください。

3R80

ロック機能付

膝が絶対に曲がって欲しくない場面に便利です。
・長時間、立ち続けなければいけない場合
・悪路、水中を歩く場合
・滑りやすい水場などを歩く場合

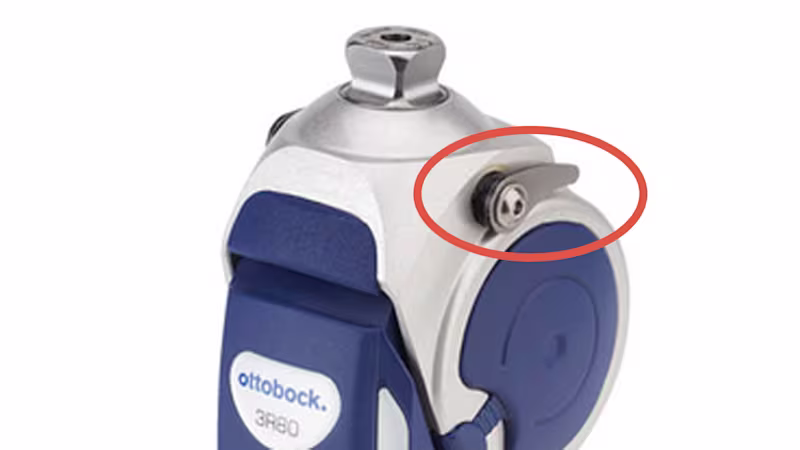

膝継手の上部左右に付いているレバーを下げるとロックします。
完全に膝を伸ばした状態でロックすることが可能です。

防水パーツ

防水パーツ

オットーボックでは、防水仕様のパーツを数多く取り揃えています。

完成用部品
4R57=WR 防水ターンテーブル
4R57=WR/4R57の機能はこちら

GeniumX3との組合せも可能な防水、防食機能を備えた世界唯一のターンテーブルです。
(2019年6月現在)
真水、塩水、塩素水にも対応可能です。

完成用部品
アクアライン防水加工パーツ
アクアラインの機能はこちら

アクアラインは、防水加工が施された製品群です。
水場での仕事や趣味がある方には、防水加工の施してあるアダプターの使用をお勧めします。
ネジにも特殊な防水加工が施されています。

完成用部品
1C50/1C53 タレオシリーズ
1C50の機能はこちら1C53の機能はこちら

中活動ユーザーが求める滑らかなカーボンのしなりと、高活動ユーザーが求めるダイナミックな反発力を兼ね備えた足部です。チタン製のピラミッドと、カーボンの繋ぎにカーボン繊維を使用する事で、防水仕様を実現しました。

完成用部品
1C63/1C64 トリトンシリーズ
トリトンの機能はこちら

厚手のカーボンで、日常生活からスポーツまで対応するオールラウンダー足部です。軽いジョギングまで幅広くサポートします。ピラミッド部がチタン製で耐水性があります。
最大耐荷重は150kgです。(サイズ25cm以上)
