完成用部品

3R85 ダイニオン

3R85 機械式膝継手 ダイニオン
3R85 機械式膝継手 ダイニオン
3R85 機械式膝継手 ダイニオン
特徴

ダイニオンの特徴

機械式ながら「デフォルトスタンス」を採用している膝継手です。
安心して義足に荷重をかける事ができるため、安心した立位、階段や坂道の交互降りが可能になります。

確実なイールディングと早歩きまで対応する遊脚相制御が、ユーザーのアクティブな日常生活をサポートします。

義足膝継手3R85 Dynion 油圧シリンダー
機能

ダイニオンの機能

階段の交互降り

「イールディング機能」と「デフォルトスタンス」の特徴により、油圧抵抗を効かせながら階段を交互に下りる事が可能です。

足部の半分を段差から出すようにし、義足に荷重しながらゆっくりと下ります。
膝が確実に伸びるため、狙いを定めて次の段へ義足を置く事ができます。

交互に階段を下りられることで、健側の負担軽減も期待できます。

膝継手3R85 steps_JA-JP
膝継手3R85 steps_JA-JP
操作

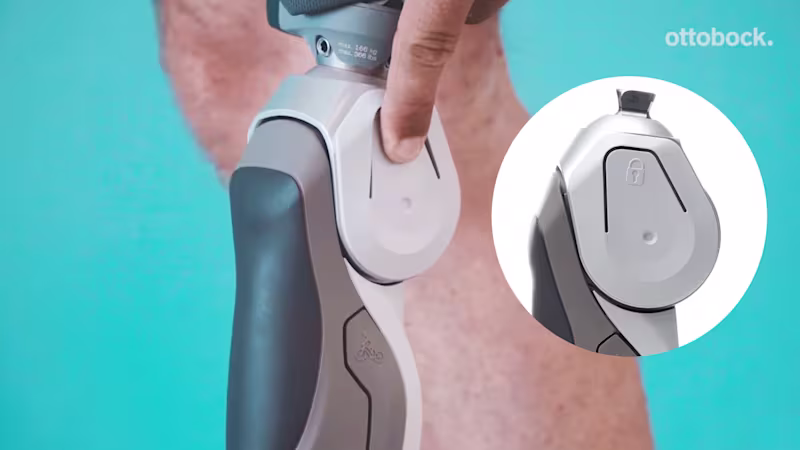

ボタン操作

膝継手本体の横にあるボタン操作で、サイクリングモードおよびロック機能のON/OFF切替えが簡単に行えます。

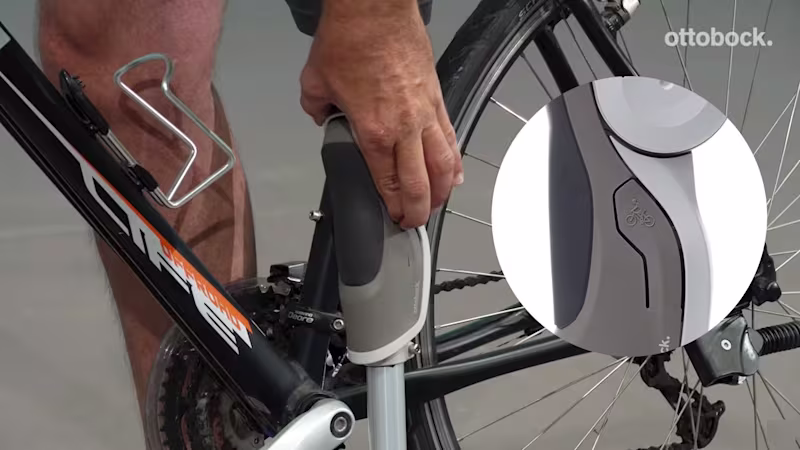

膝継手3R85ダイニオン サイクリングモード ボタン操作

サイクリングモード

本体横のロックボタンを押します。モードが変わるとクリック音が鳴ります。
膝の屈曲角度に関わらず切替え可能です。
切替える際は、安全を確保して行ってください。

歩行をする場合は、反対側にあるボタンを押して必ず歩行モードに切替えてください。

テクニカルデータ

テクニカルデータ

実長:216.5mm *膝継手の下縁から上部の接続アダプターが被る間の高さ
重さ:1,240g
屈曲角度:145°
体重制限:45kg~100kg

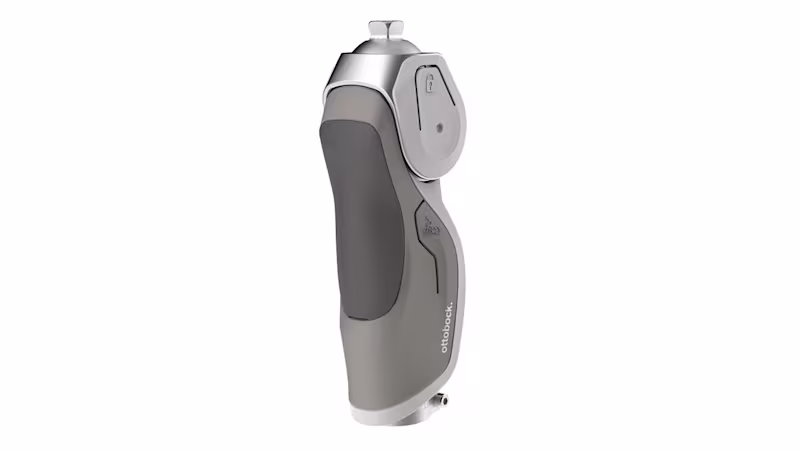

義足 機械式膝継手 3R85ダイニオン
動画

機能の比較動画 3R85 / 3R80

機能の比較動画 3R85 / 3R80

3R85と3R80は、同じイールディング膝継手として比較されることが多いです。
見た目もよく似ていますが、機能も特徴もそれぞれ異なります。
ご自身の生活スタイルにどちらが適しているか、試着をして確認してください。

3R85は「デフォルトスタンス」で基本設定が立脚モード(油圧抵抗が効いている状態)。
そのため義足を振っても膝は曲がりません。膝は油圧抵抗を伴ってゆっくりと曲がります。そして条件を満たした時のみ遊脚相へ切替わる仕組みです。
そのため3R85は、確実にイールディングを効かせたいユーザーにご愛用いただいています。

3R80は「デフォルトスウィング」で基本設定が遊脚モード(油圧抵抗が効いていない状態)。
義足を振ると膝は曲がります。そして荷重をした時のみイールディング機能を発揮します。
そのため3R80は、イールディング機能を自分でコントロールしたいユーザーにご愛用いただいています。⇒3R80の機能と特徴


試着

試着

試着をご希望の際は、担当の義肢装具施設へご相談ください。

体重が45kg 以下の場合、遊脚相への切替わりが難しい事があります。
デモ機による事前の確認をお勧めします。

膝継手3R85 ダイニオン
ダウンロード

ダウンロード

file-pdf
カタログ

膝継手 3R85 ダイニオン

file-pdf
取扱説明書

取扱説明書 3R85ダイニオン

2022.03.03版
2022.03.03版

結果2件/2件中

関連情報

膝継手の関連製品

義足3R80ロータリー油圧膝継手 防水
膝継手

3R80 ロータリー油圧膝継手

関連情報

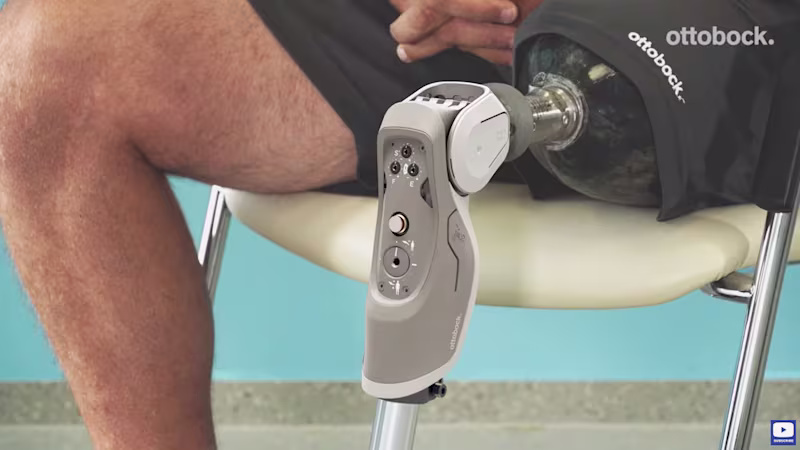

3R85 調整動画_JA-JP
