義足足部 1C30トライアス カーボン構造と仕組み 防水
完成用部品

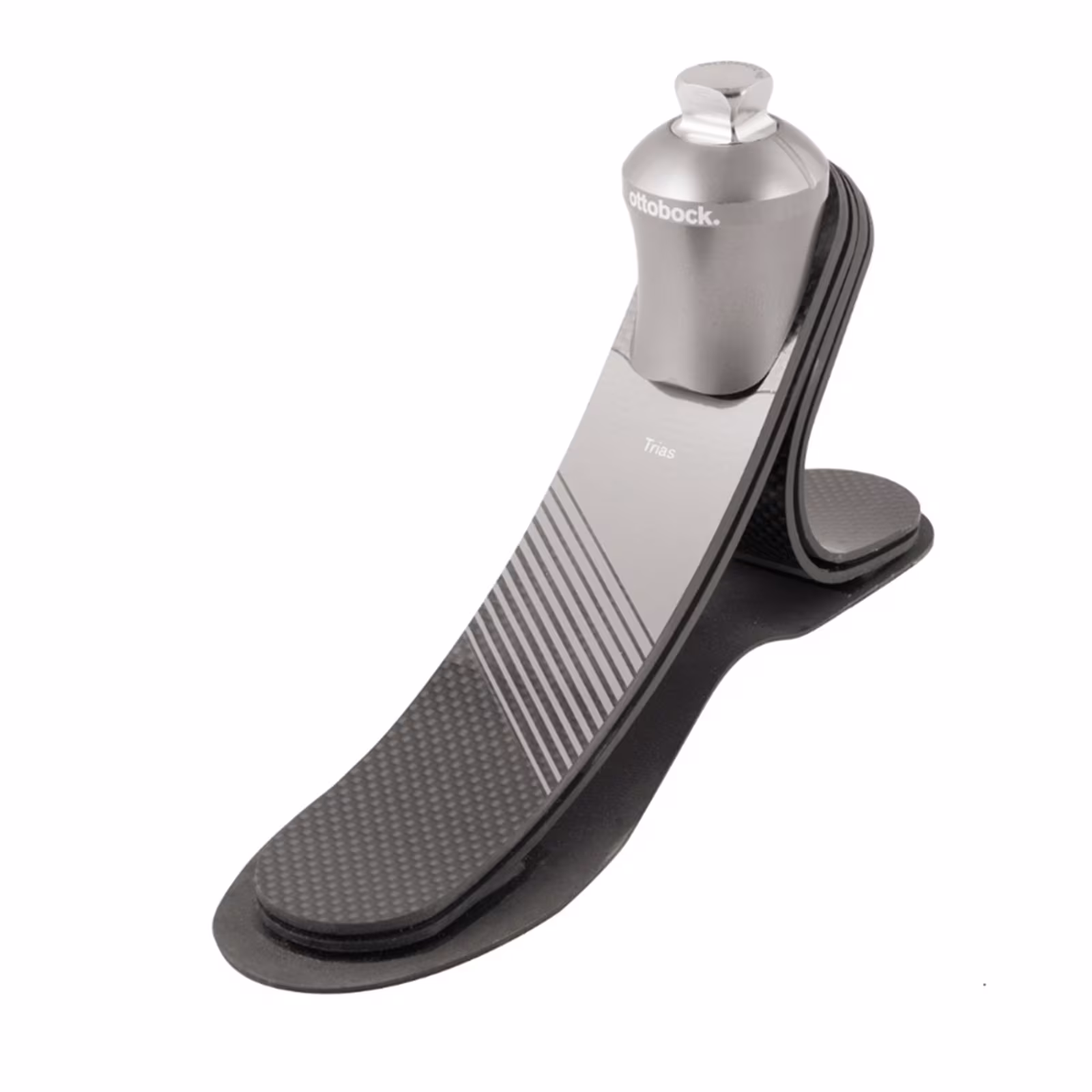

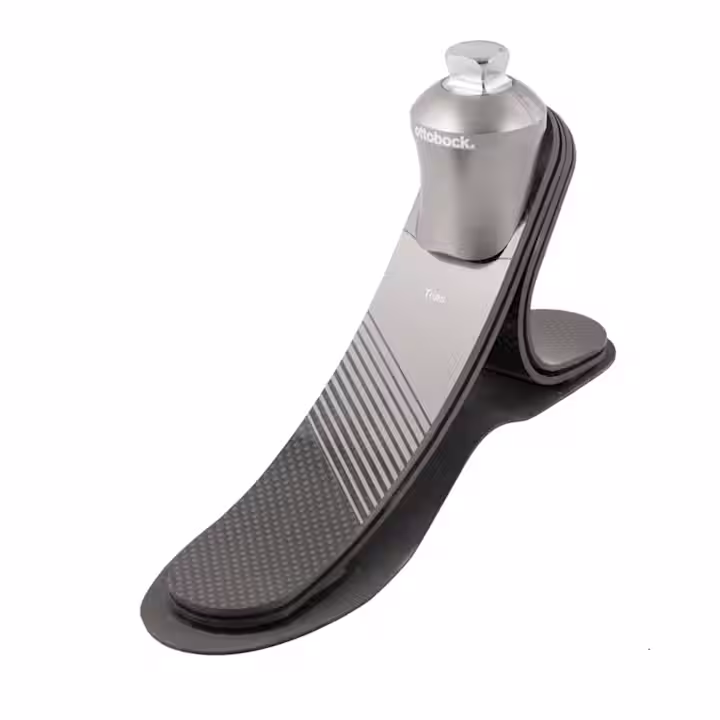

1C30 トライアス

試着をご希望の際は、担当の義肢製作施設へご相談ください。

トライアングル構造

世界的に絶大な人気を誇る トライアス!

カーボンは非常に軽くて強度の高い材料です。しかし同時に、その硬さが中活動ユーザーには不向きと考えられていました。

トライアスは、カーボンの軽さを生かしつつ、柔らかい人体の足の動きを再現するべく開発されました。

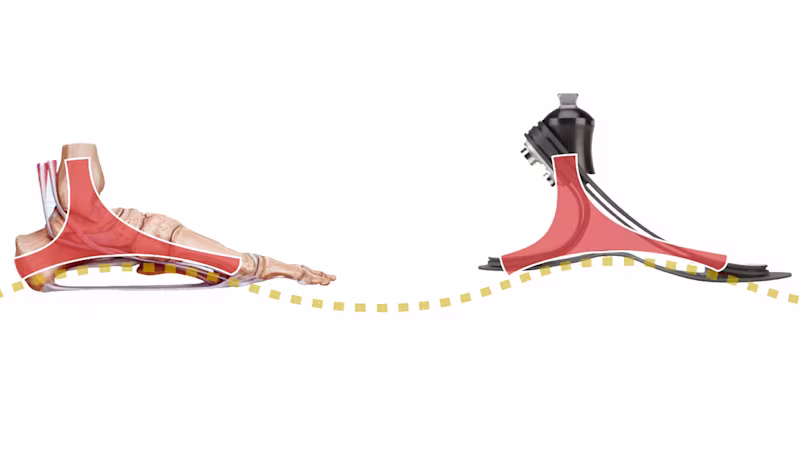

人体の足が持つ三角形の構造とアーチを再現することで、クッションのような動きを可能にしています。トライアスが他の足部より少し背が高いのは、人体の足の構造に学んでいるためです。

耐水機能が加わり、ピラミッドに排水用の溝も付きました。(2022年1月)

義足足部 1C30トライアス カーボン構造と仕組み 防水
特徴

特徴

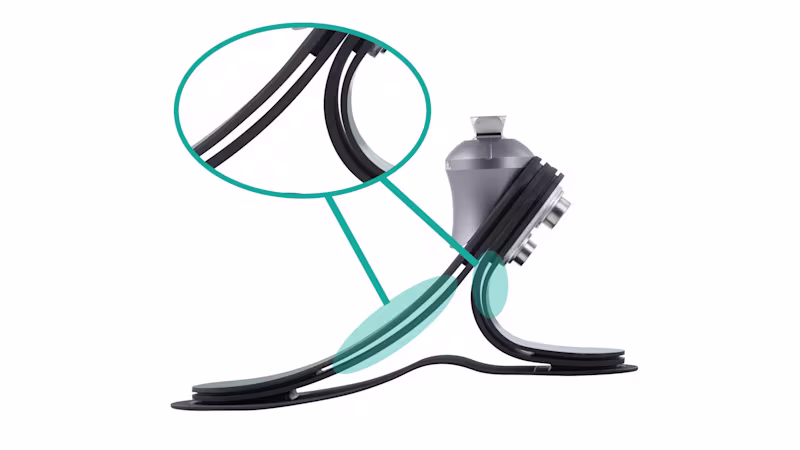

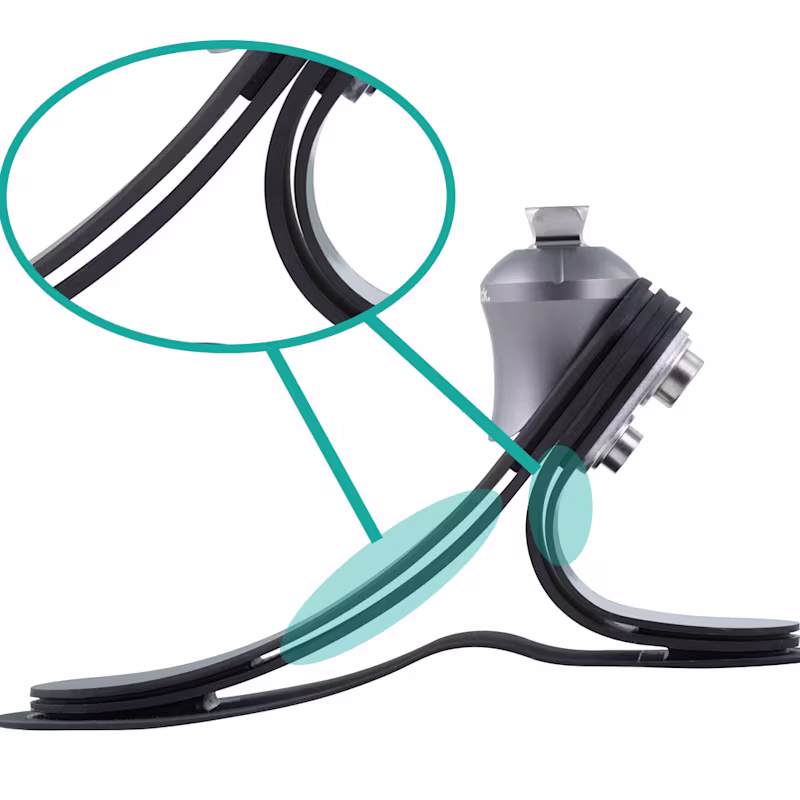

カーボン構造の工夫

前足部と踵部のカーボンの間に隙間を設ける事で、動きに応じたカーボンのしなりを実現します。

・普段は2枚のカーボンが柔らかい動きを生み出します。
・より体重がかかった時は、カーボンの隙間がなくなり1枚の分厚いカーボンとしての役割を果たします。これにより、より強い反発力を得る事ができます。

さらに、ピラミッドの形状を工夫し、とカーボン構造との間にスペースを設ける事で、前方への動きをよりダイナミックにサポートします。

滑らかな歩行

軽量でトライアス特有のカーボンの構造によって生み出される滑らかな動きにより、断端への衝撃の少ない滑らかな歩行を実現します。

様々な路面環境にも対応し、安定した歩行をサポートします。

耐水仕様

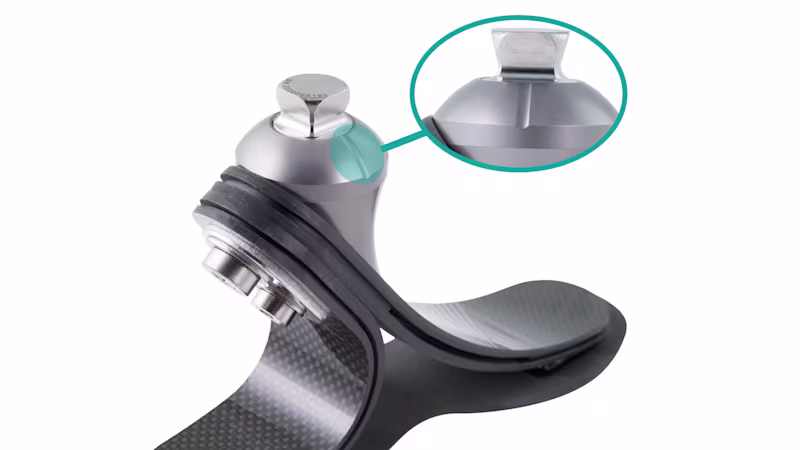

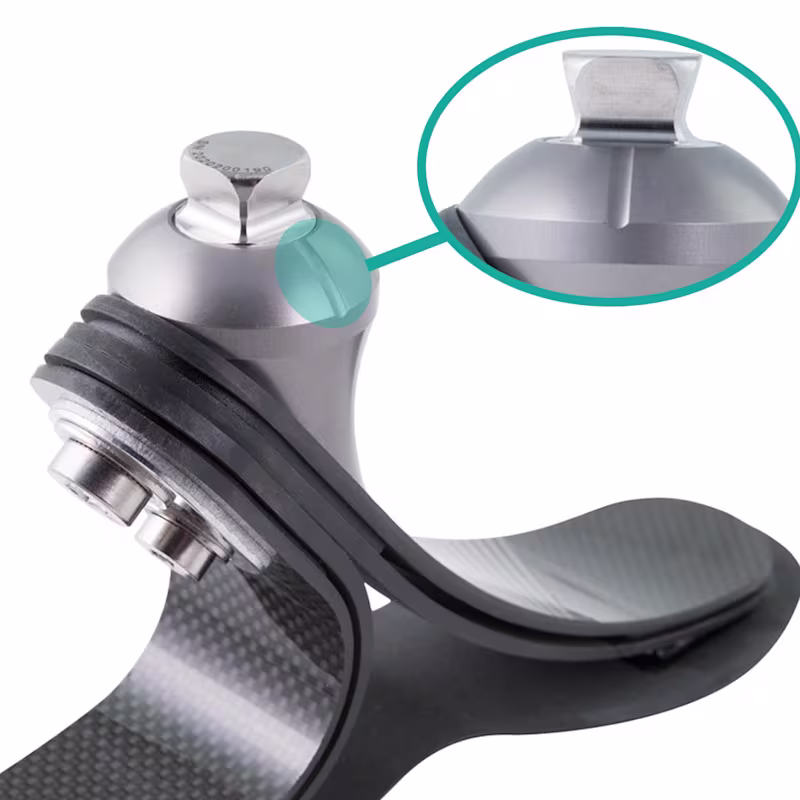

ピラミッド部分はチタン製で耐水性があります。内外側2か所に排水用の溝も付きました。
突然の雨や、水場で仕事をされる方でも安心です。防水加工パーツとの組合せる事で、さらに活動範囲が広がります。

水に濡れる環境で使用した際は、十分に水分を拭き取り、乾かしてください。

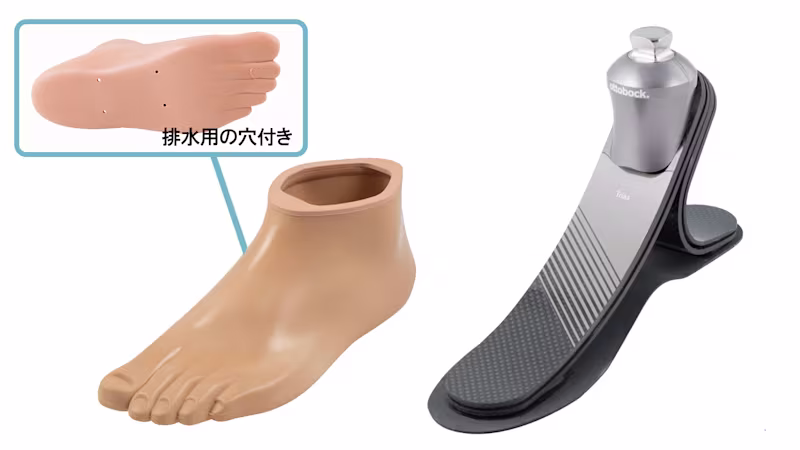

フットシェルの底にも排水用の穴が設けてあります。フットシェルは適宜交換が必要です。

サイズ

サイズ展開

サイズ21cmから30cmまで対応しています。小柄な方でもお使いいただけるサイズ展開です。

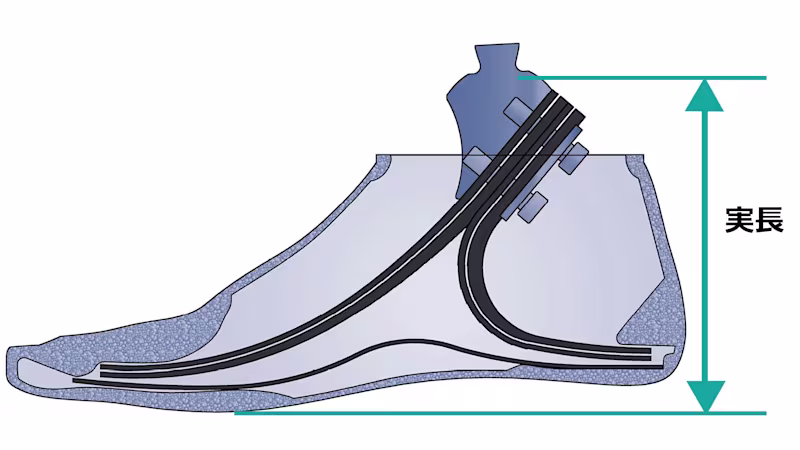

構造高さ

実長:120mm(25cm)
*フットシェルを履いた状態で、足底~上部接続アダプターが被る位置迄の高さ。
 荷重による踵部の圧縮分をあらかじめ考慮しています。

その他の足部の実長(25cm)
・1D35 ダイナミックモーション:84mm
・1C40 Cウォーク:89mm
・1C50 タレオ:145mm

幅広いサイズ展開

サイズ:21cm ~ 30cm

最大耐荷重:125kg
サイズとカテゴリーによって耐荷重は変わります。下記のカテゴリー表をご確認ください。

重さ:345g(25cm)

カテゴリー表

カテゴリー表

体重・サイズ

21 - 22cm

23 - 24cm

25 - 26cm

27 - 28cm

29 - 30cm

60kgまで

1

1

---

---

---

61 - 80kg

2

2

1

1

---

81 - 95kg

---

3

2

2

1

96 - 110kg

---

---

3

3

2

111 - 125kg

---

---

---

4

3


【貸出品】21cmから27cmまでご用意しています。
