筋電義手 作業用グライファー8E33 把持力
完成用部品

筋電義手 8E33作業用グライファー

筋電義手を試してみたい方は、担当の義肢製作施設または医療機関へご相談ください。

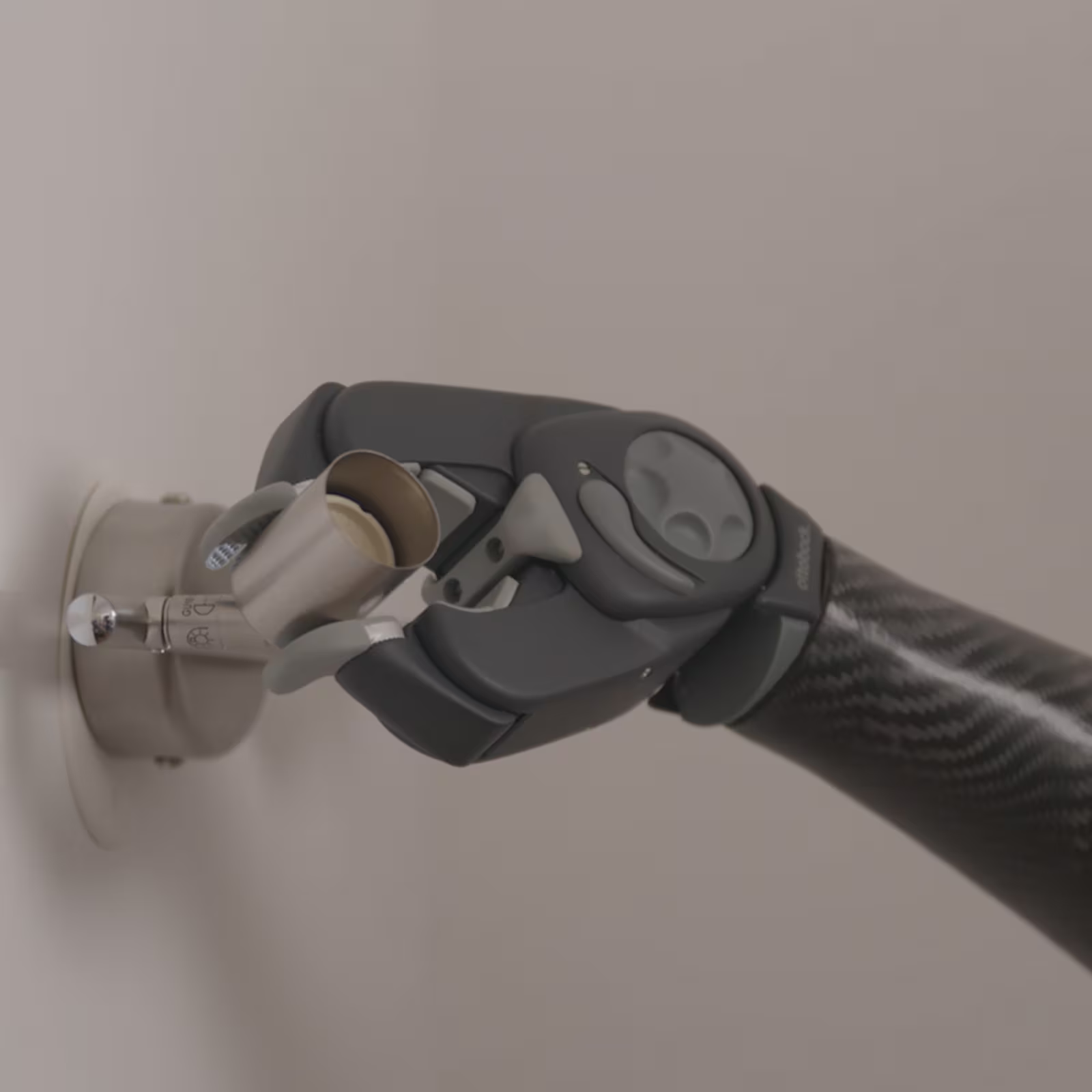

作業用グライファー

作業用グライファーは、筋電電義手マイオボックシステムの手先具です。
通常のハンドと比較して、把持力が強い、開閉幅が広い、物を掴む面が平らで広いのが特徴です。

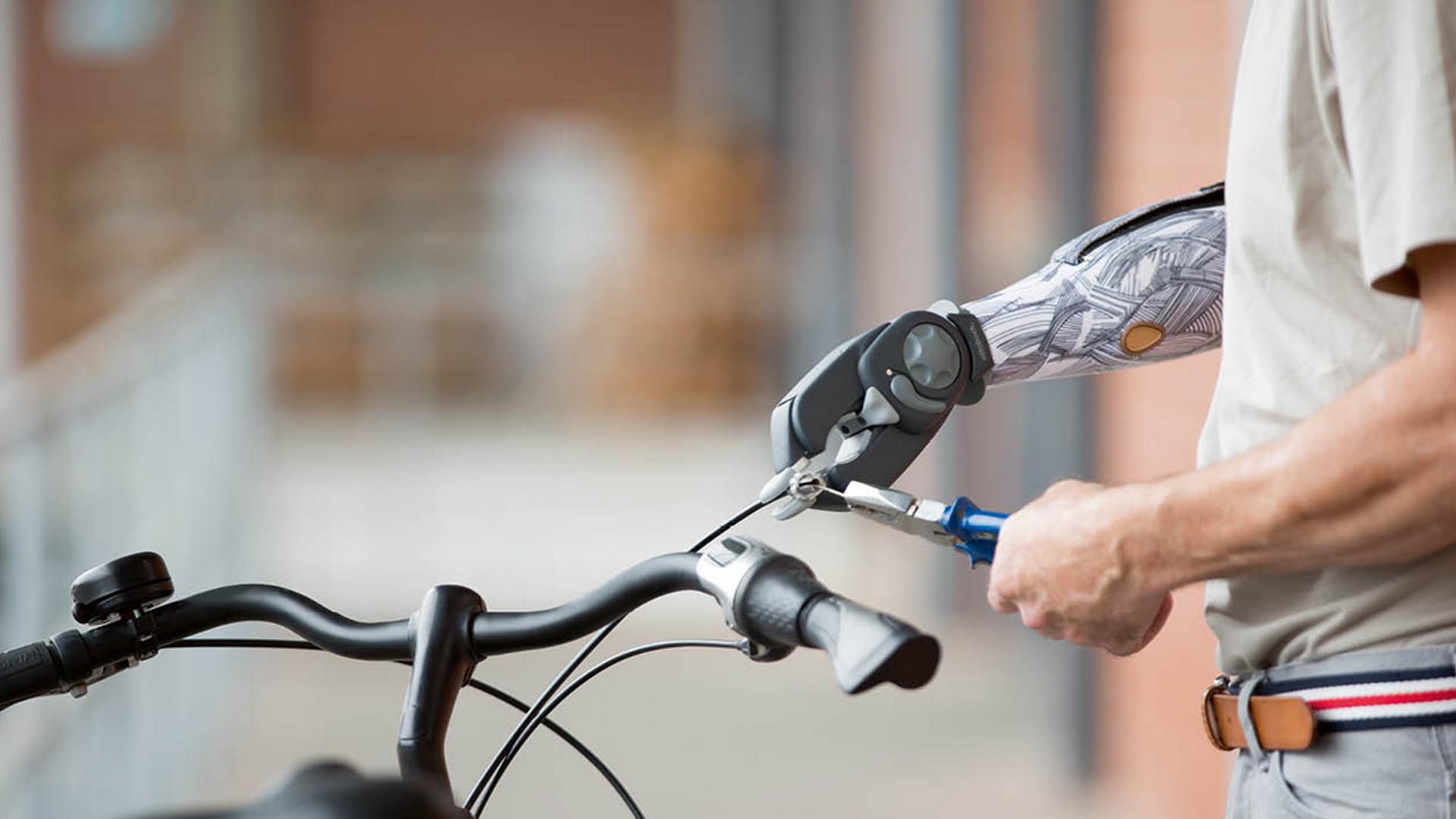

仕事場や特別な作業の場面において、さらに筋電義手の可能性を広げることができます。

こんな方にお勧めです。
・ハンドでは持てない重い物を持つ
・広い面で安定した把持を必要とする
・細かい手先の作業をする

特徴

8E33 作業用グライファーの特徴

8E33

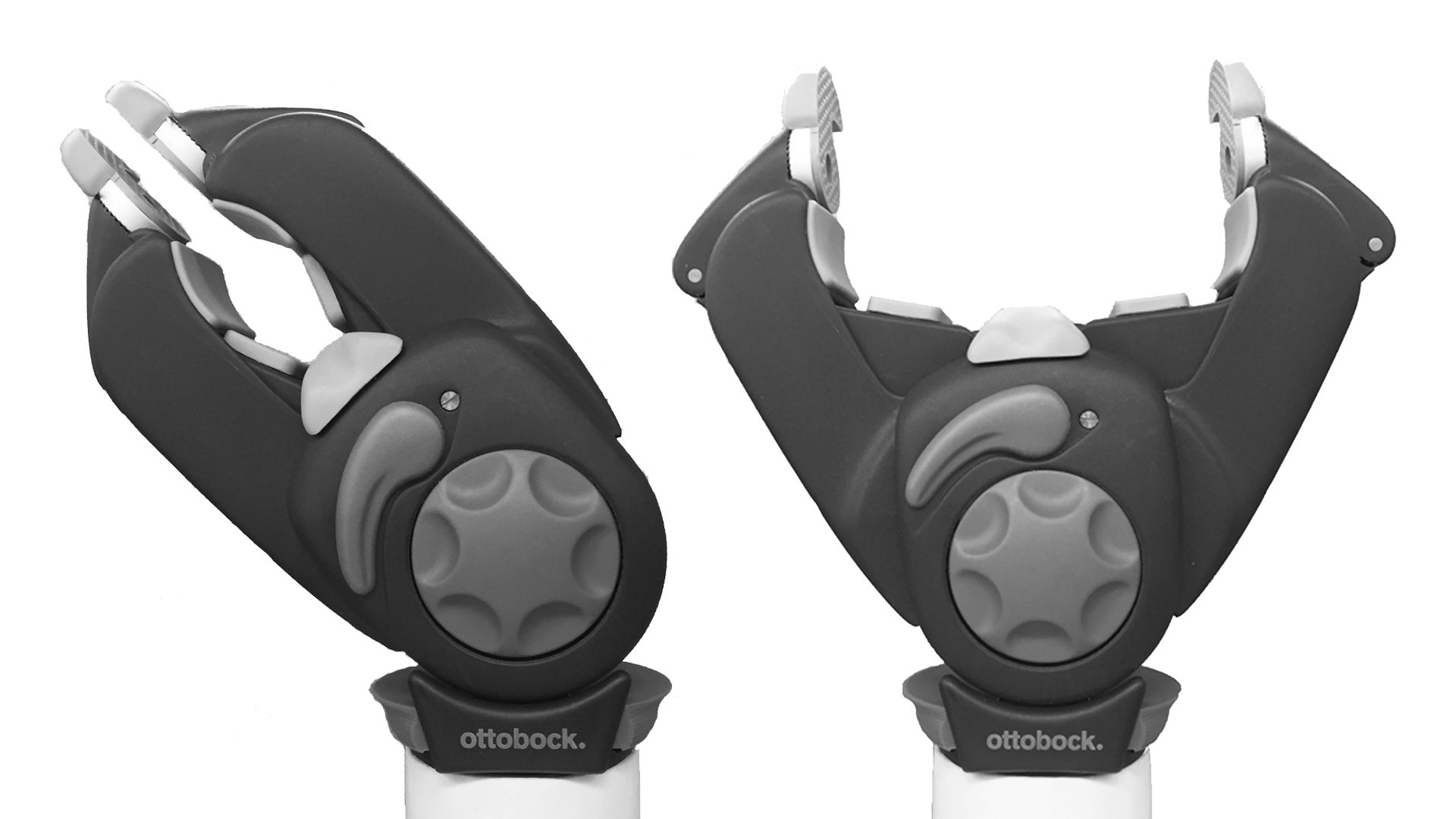

作業に特化した機能

最大開き幅:95mm
指先が並行に開くため、大きい物も広い面ででしっかり掴むことができます。

屈曲角度:45度づつ合計90度
手首を左右に屈曲することができます。肘や肩などの代償運動を軽減する事ができます。
動きの硬さ調整が可能です。ただし手首を一定の角度で固定する事はできません。


8E33
制御方法と開閉スピード

グライファーには、バリプラススピードがあります。開閉スピードや把持力は、筋電のシグナルの強弱に比例するで比例制御です。

最大の開閉スピード:200mm/sec
最大把持力:16kg

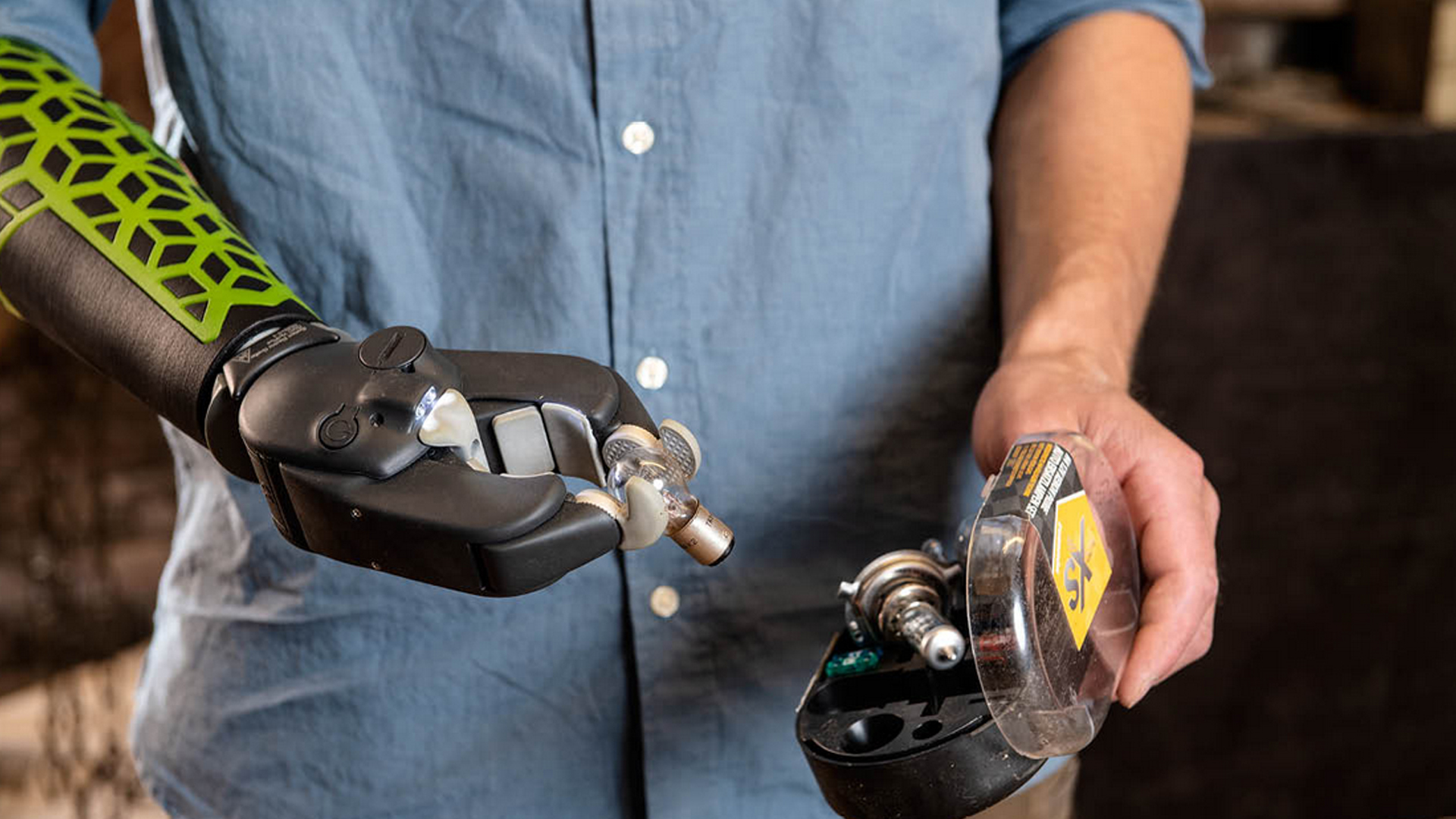

重量のある物や薄い物でもしっかりと掴むことができます。


8E33
万全の安全対策

スイッチの羽を上げると電源がOFFになります。
作業中に意図せず指先が開いては困る場合に、OFFにして作業をすると安全です。

安全レバーを手先側へ上げると、中央のホイールを回し、手動で手先を開閉する事ができます。開閉幅を微調整したい場合に便利です。



8E33

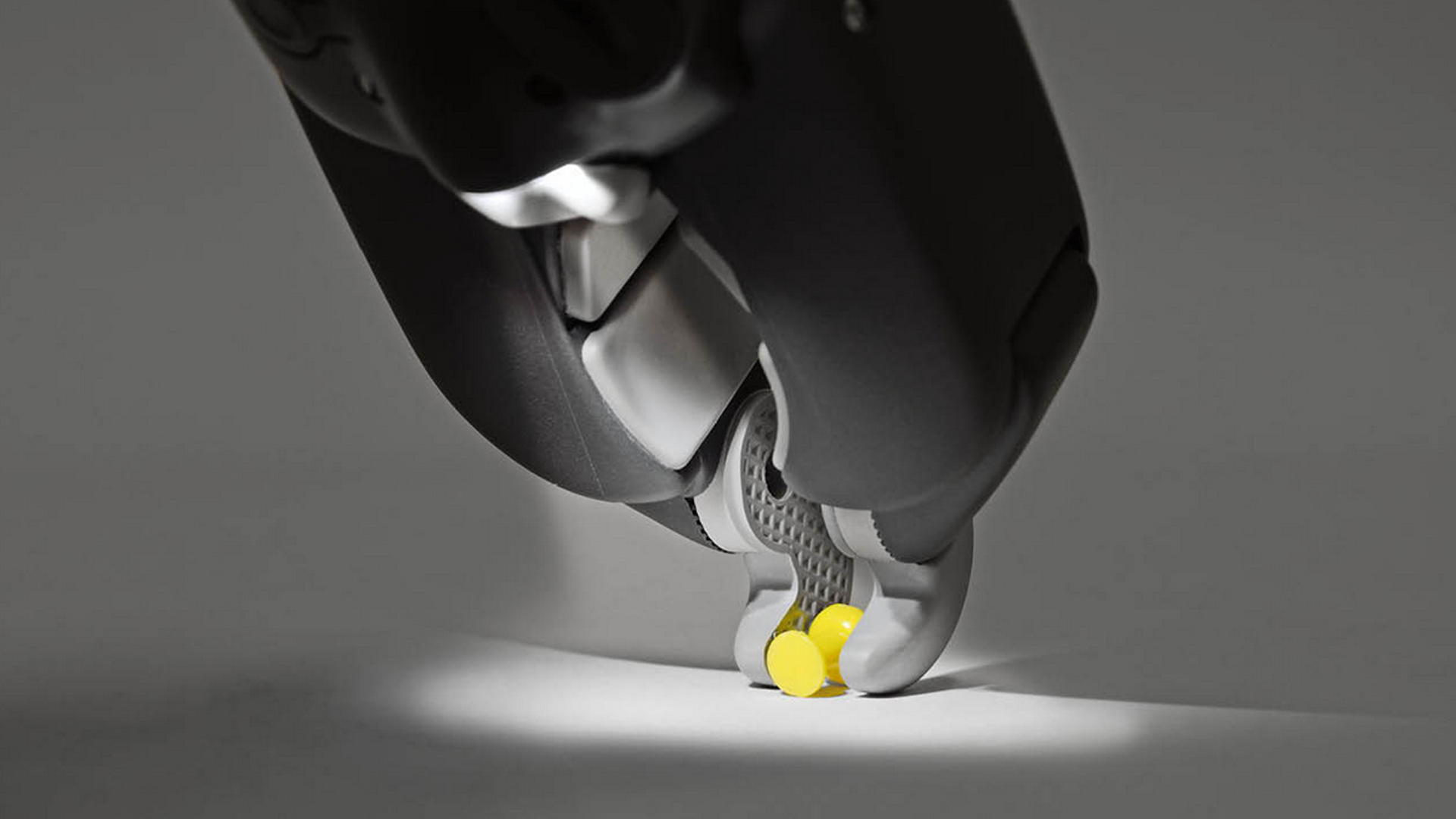

LEDライト付

LEDライトが搭載されました。3段階の明るさに点灯します。
ボタン電池を使用しており、電池交換も簡単です。

細かい対象物を確認しやすく、手元が暗くても作業を安全に行う事ができます。




クイックチェンジ式

クイックチェンジ式の特徴

8E33
手首の回旋

他動的に健手などで手首を回す事が可能です。
物を掴む際に指先の向きを変えたい時に便利です。肩や肘での代償運動(体の他の部分で動きを代償する事)が軽減されます。

但し、回しすぎるとハンドが外れてしまいますので、ご注意ください。


8E33

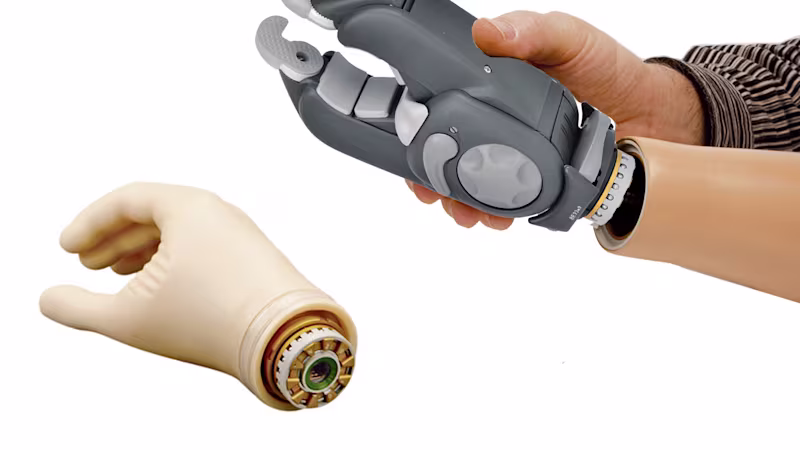

取替えが簡単

クイックチェンジ式のハンド(8E38、8E44+10V38)をご使用の場合は、ご自身で簡単に取替えて使用する事ができます。

状況に応じて作業用グライファーとハンドを使い分ける事が可能です。
オットーボック社製マイオボックシステムのハンドのみ取替えが可能です。


組合せ

組合せが可能なパーツ

完成用部品
10S17+13E205 リストローテーター
リストローテータの機能はこちら

手関節の回内・回外を筋電シグナルで制御させる事ができます。
他動的に手首を回す動きと異なり、他方の手が塞がっていても作業を止める事なく手首を回旋する事ができ、操作性がアップします。

完成用部品
12K44 エルゴアーム 肘継手
12K44の機能はこちら

筋電義手用の肘継手です。上腕義手の方にも筋電義手が使いやすくなります。
AFB(屈曲補助装置)を搭載しており、従来の能動肘継手と比較して少ない力で肘を曲げる事ができます。完全にロックする事も可能です。

完成用部品
21A47 ソフトハーネス
21A47 ソフトハーネスはこちら

上腕義手の懸垂用ハーネスです。装着もしやすく、素材も柔らかいので身体への負担が軽減されます。動きを妨げない工夫もされています。
また義手から取り外してハーネスを洗濯する事ができ、衛生的に保つことができます。

仕組み

筋電義手の仕組み

筋電(表面筋電位)とは、脳の命令により筋肉が収縮する際に発生する微弱な電流のことです。

筋電電義手では、この筋電を専用の「電極」で採取し、モーターを動かすスイッチとして利用します。モーターが動くことでハンドが開閉し物を「つかむ」「離す」という把持動作をすることができるようになります。

また筋電を発生させなければ、ハンドが「閉じたまま」「開いたまま」の状態を保持することができます。

これがオットーボックの筋電義手の仕組みです。

筋電義手 構造と仕組み ハンドの種類 8E33作業用グライファー
修理・メンテナンス

修理・メンテナンス

オットーボックの筋電義手(マイオボック)は、日本で修理することができます。
またその間の代替え品もご用意いたしますので、安心してお使いいただけます。

筋電義手の修理・メンテナンス

【保証:安心してお使い頂くために】

製品

保証

8E38、8E39、8E44 ハンド

3年

8E33 作業用グライファー

3年

10V38 屈曲リスト

3年

10S17 リストローテーター

3年

12K44 エルゴアーム

3年

電極、バッテリー、ケーブル類、充電器 など

1年

【注意事項】
・弊社から製品が納品された日から上記期間中に故障が発生した場合には、無償修理いたします。
・保証期間内であっても、取扱説明書に記載の注意事項が守られていない、過失、活動度の変化(過負荷)、天災地変による場合などは有償修理となります。また、破損状況によっては修理をお受けできない場合もあります。
・他社製品との組み合わせや、使用方法などが原因による故障については保証をいたしかねます。
・故障や不調を感じられた際は、まず担当の義肢製作施設にご連絡ください。
