完成用部品

筋電義手 リストローテーター

筋電義手を試してみたい方は、担当の義肢製作施設または医療機関へご相談ください。

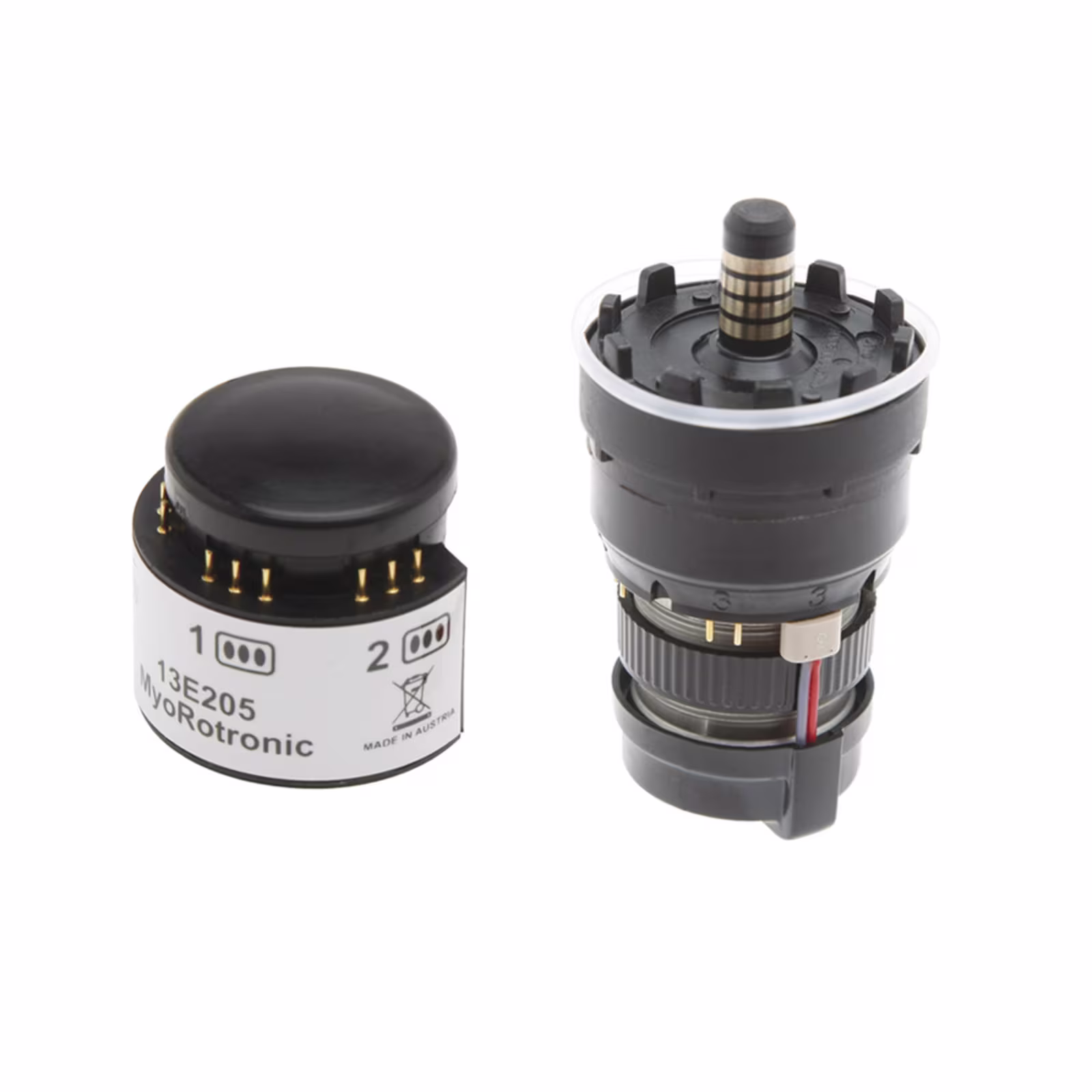

リストローテーターの機能

リストローテータは、クイックチェック式の手先具(8E38、8E44+10V38、8E33)と組み合わせる事が可能なリストパーツです。

筋電シグナルで手首の回旋を制御する事ができます。

他動的に手首を回す動きと異なり、他方の手が塞がっていても作業を止める事なく手首を回旋する事ができ、操作性がアップします。

ローテータの制御方法

ハンドの開閉と、ローテータを回旋させる動きの切替えにはいくつか方法があります。

最も一般的な制御方法は、筋電シグナルの閾値の超え方で切替える方法です。
・ハンドの開閉:ゆっくり弱い筋電シグナルで閾値を超えた場合
・手首の回内外:速い強い筋電シグナルで閾値を超えた場合

他にも、同時収縮(開く・閉じる筋電シグナルを同時に素早く検出)させることで、ハンドの開閉と回内外の動きを切替える方法や、スイッチを使って切替える方法もあります。

一般的に「ハンドの開く」と「手首の回外」、「ハンドの閉じる」と「手首の回内」は、それぞれ同じ筋電シグナルで操作します。

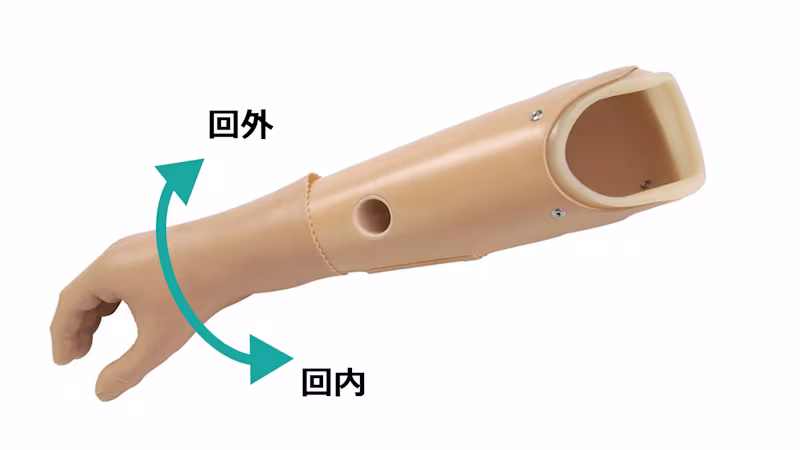

義手の構造と仕組み 手関節の動き 回旋/回内/回外

サイズ

通常のリストパーツと比較して、約45mm余分にスペースが必要です。

重さ:約100g

組合せ

組合せ可能なハンド

ハンドの種類
8E38 クイックチェンジ式ハンド
8E38の機能はこちら

最も一般的で多くの方に使用していただいている筋電義手ハンドです。
ハンドの手首部分と、ソケット側のパーツを嵌め込む事によって簡単に取付ける事ができるシステムです。

ハンドの種類
8E44+10V38 屈曲リスト付きハンド
屈曲リスト付ハンドの機能はこちら

8E44手部部分切断用ハンドに10V38屈曲手継手を組付けた、筋電義手マイオボックシステムのハンドです。手首が曲がる事で、代償運動(体の他の部分で動きを代償する事)が軽減されます。

ハンドの種類

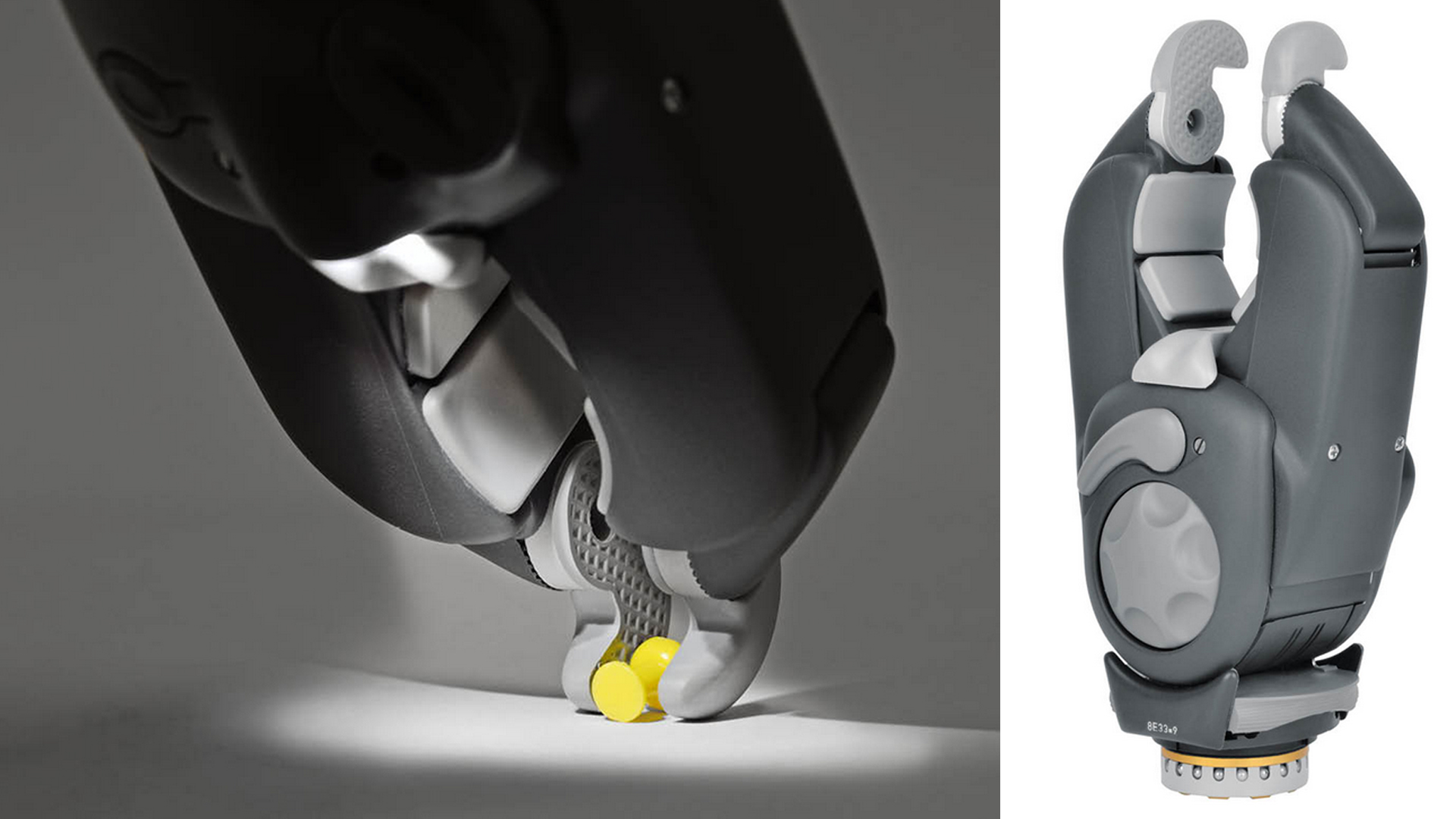

8E33 作業用グライファー
8E33の機能はこちら

作業用グライファーは、一般のハンドと異なり指先が平行に開き、把持力も強いのが特徴です。ハンドでは持てない重い物を持ったり、細かい作業するのに適しています。
LEDライトが搭載され、より使いやすくなりました。

修理・メンテナンス

修理・メンテナンス

オットーボックの筋電義手(マイオボック)は、日本で修理することができます。
またその間の代替え品もご用意いたしますので、安心してお使いいただけます。

筋電義手の修理・メンテナンス

【保証:安心してお使い頂くために】

製品

保証

8E38、8E39、8E44 ハンド

3年

8E33 作業用グライファー

3年

10V38 屈曲リスト

3年

10S17 リストローテーター

3年

12K44 エルゴアーム

3年

電極、バッテリー、ケーブル類、充電器 など

1年

【注意事項】
・弊社から製品が納品された日から上記期間中に故障が発生した場合には、無償修理いたします。
・保証期間内であっても、取扱説明書に記載の注意事項が守られていない、過失、活動度の変化(過負荷)、天災地変による場合などは有償修理となります。また、破損状況によっては修理をお受けできない場合もあります。
・他社製品との組み合わせや、使用方法などが原因による故障については保証をいたしかねます。
・故障や不調を感じられた際は、まず担当の義肢製作施設にご連絡ください。

関連情報

筋電義手の関連製品

筋電義手

マイオボック 8E38クイックチェンジ式ハンド

8E38の機能はこちら

オットーボックの筋電義手で、最も多くの方に使って頂いているハンドです。
筋電義手の制御方法、開閉スピードおよび把持力の違いによって4種類あります。

筋電義手

マイオボック 屈曲リスト付ハンド

屈曲リスト付ハンドの機能はこちら

手関節を掌屈/背屈する事が可能な筋電義手ハンドです。

筋電義手

マイオボック 8E33作業用グライファー

8E33の機能はこちら

通常のハンドと比較して、把持力が強い、開閉幅が広い、物を掴む面が平らで広いのが特徴です。

筋電義手

マイオボック 12K44エルゴアーム肘継手

12K44の機能はこちら

筋電義手マイオボック用の肘継手です。上腕義手の方にも筋電義手が、さらに使いやすくなります。

筋電義手

マイオプラスシステム

マイオプラスはこちら

マイオプラスでは、断端の周囲8ヶ所に電極を配置した多電極システムです。採取された筋電位(認証パターン)で、ハンドの把持とローテーターを制御します。

筋電義手

ミケランジェロハンド

ミケランジェロハンドの機能はこちら

機能性と装飾性の両方を兼ね備えた、筋電義手ハンドです。
ラテラルピンチ(拇指が示指の側面にある)が可能になる事で、肩や肘による代償運動の軽減が期待できます。

筋電義手

アクソンアーム12K501 肘継手

筋電義手ミケランジェロハンド用の肘継手です。筋電シグナルで肘継手のロック/アンロック操作が可能です。

筋電義手

マイオボックシステム 小児用

マイオボックシステム小児用はこちら

マイオボックの子供用システムです。
子供の頃から筋電義手を使うことで、遊びの中で両手動作を習得する事ができます。
