筋電義手 8E44/10V38屈曲リスト付ハンド

筋電義手を試してみたい方は、担当の義肢製作施設または医療機関へご相談ください。

屈曲リストで広がる可能性

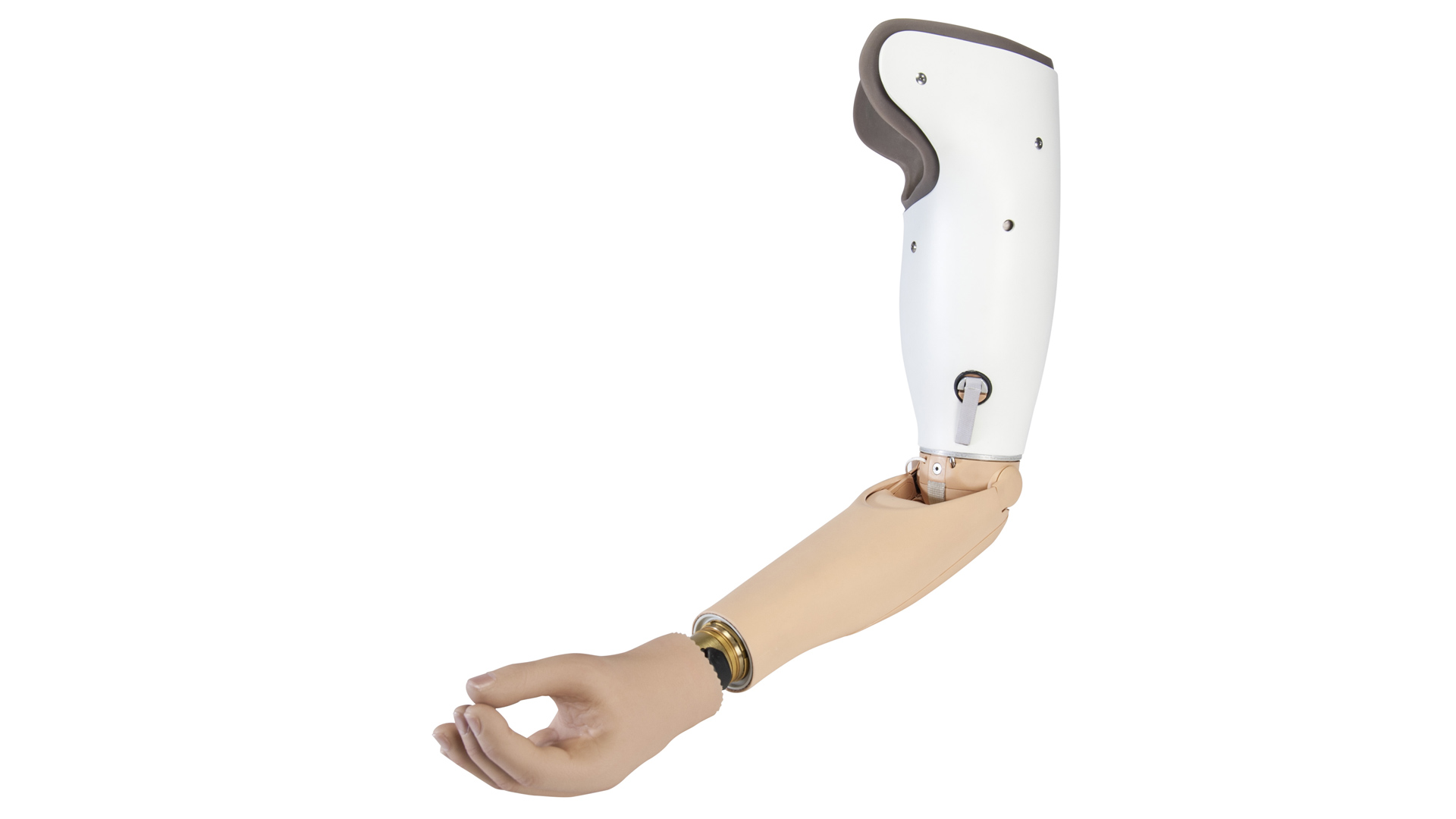

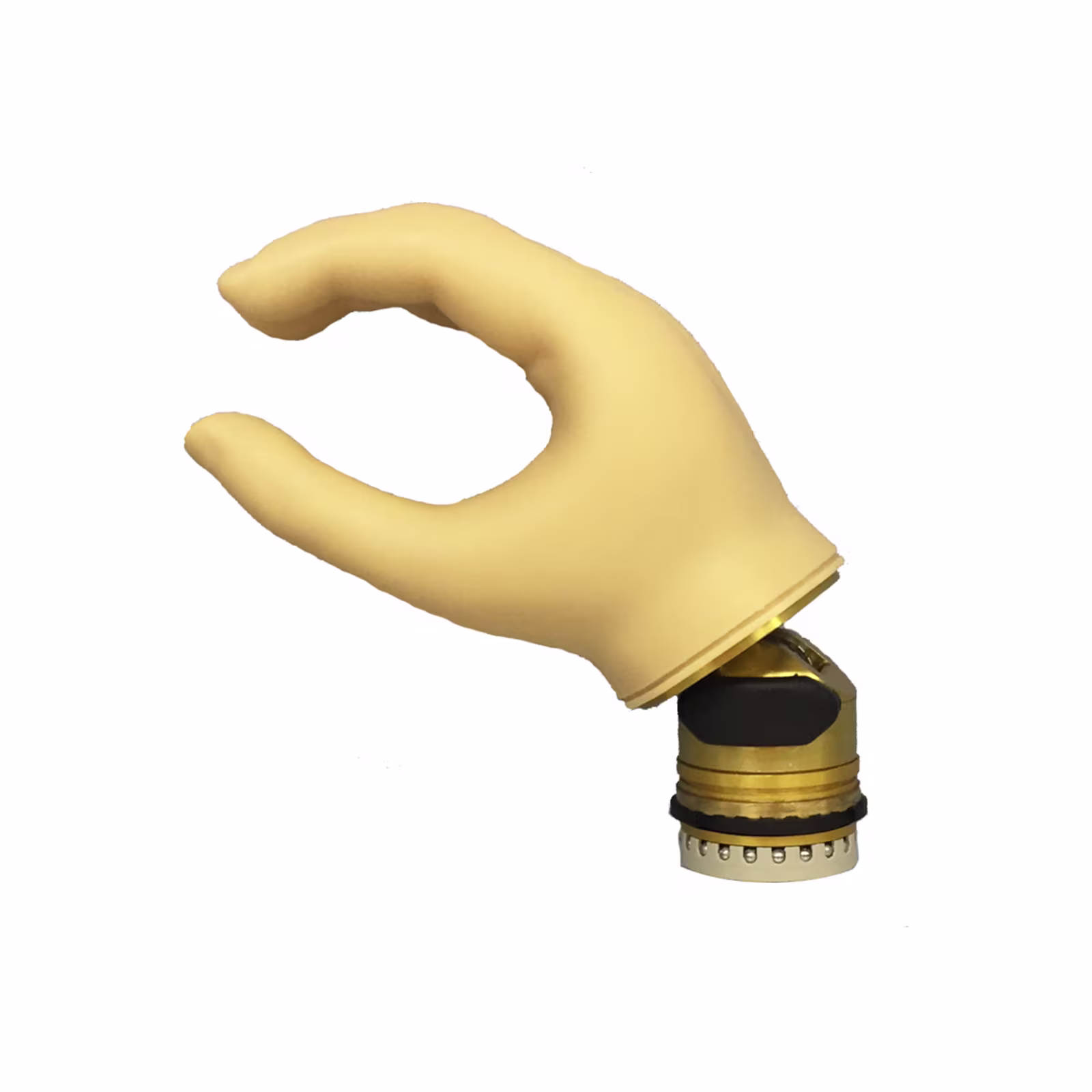

屈曲リスト付ハンドは、8E44手部部分切断用ハンドに10V38屈曲手継手を組付けた、筋電義手マイオボックシステムのハンドです。

屈曲リスト付ハンドを使用する事により、肘や肩を動かすことで解決していた動作を、手首を曲げることで行うことができます。
身体への負担が軽減されるだけでなく、操作性がアップします。

特徴

屈曲リスト付きハンドの特徴

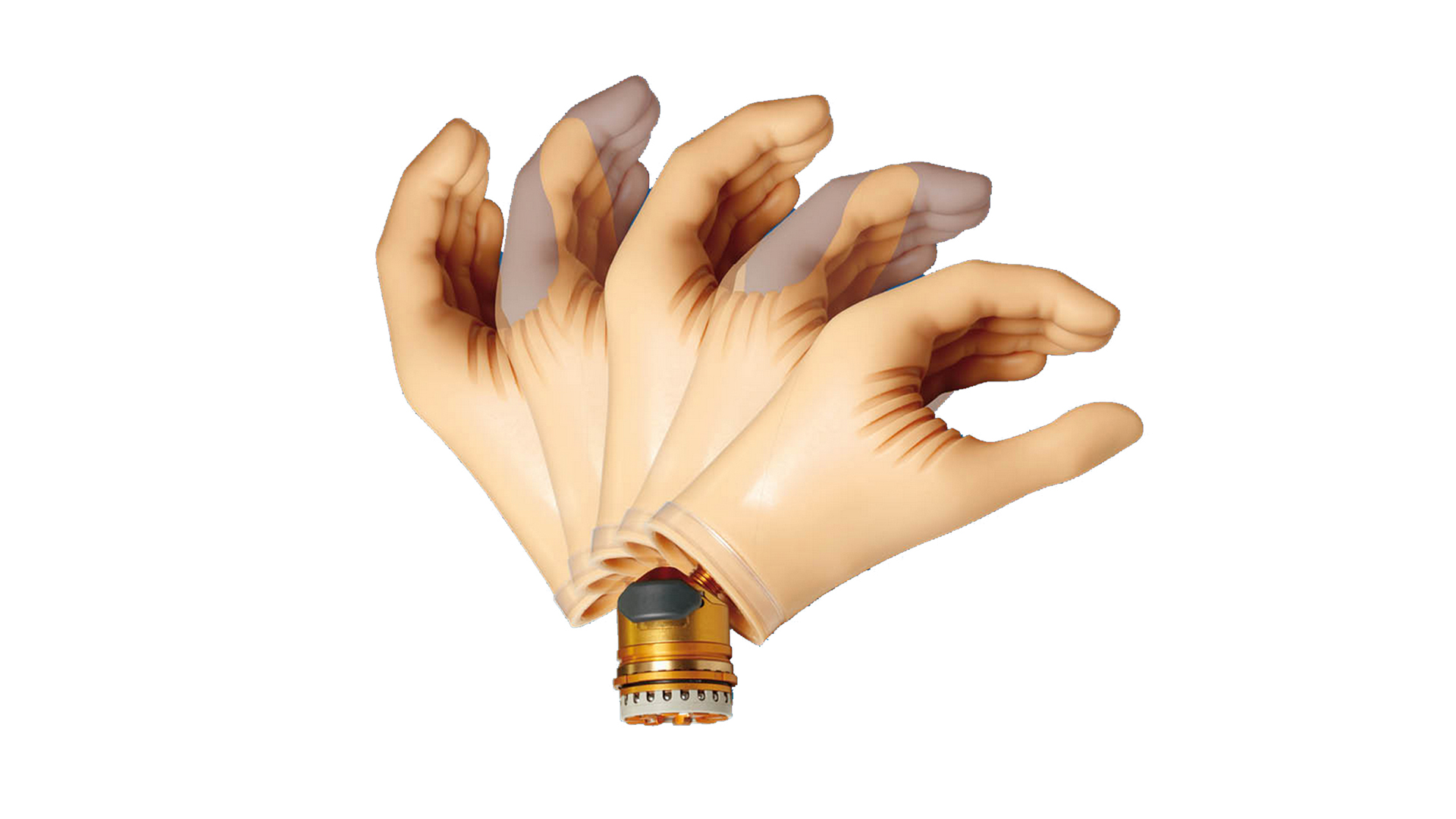

可動域 掌屈/背屈

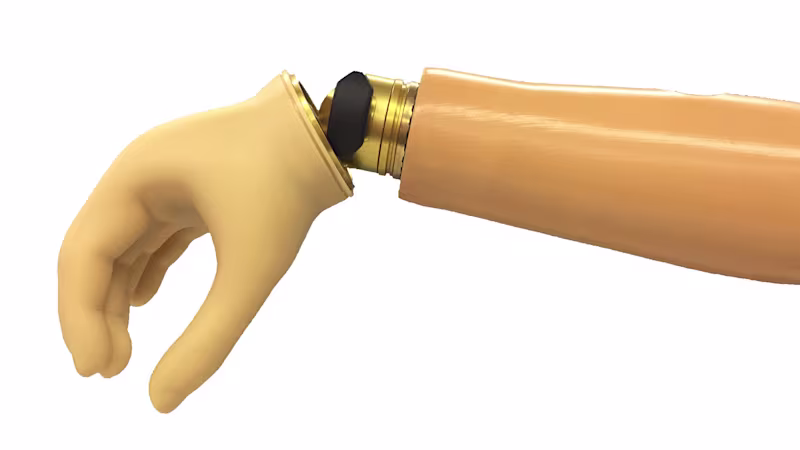

ボタンを押す事で手首が掌屈・背屈し、ボタンを開放すると特定の角度でロックします。

掌屈:2段階20°ずつ、最大40°
背屈:2段階20°ずつ、最大40°

開閉スピード

屈曲リスト付ハンドには、DMCプラスがあります。開閉スピ―ドや把持力は、筋電シグナルの強さに比例する比例制御です。
最大の開閉スピード:130mm/sec
最大把持力:9kg

取替えが簡単

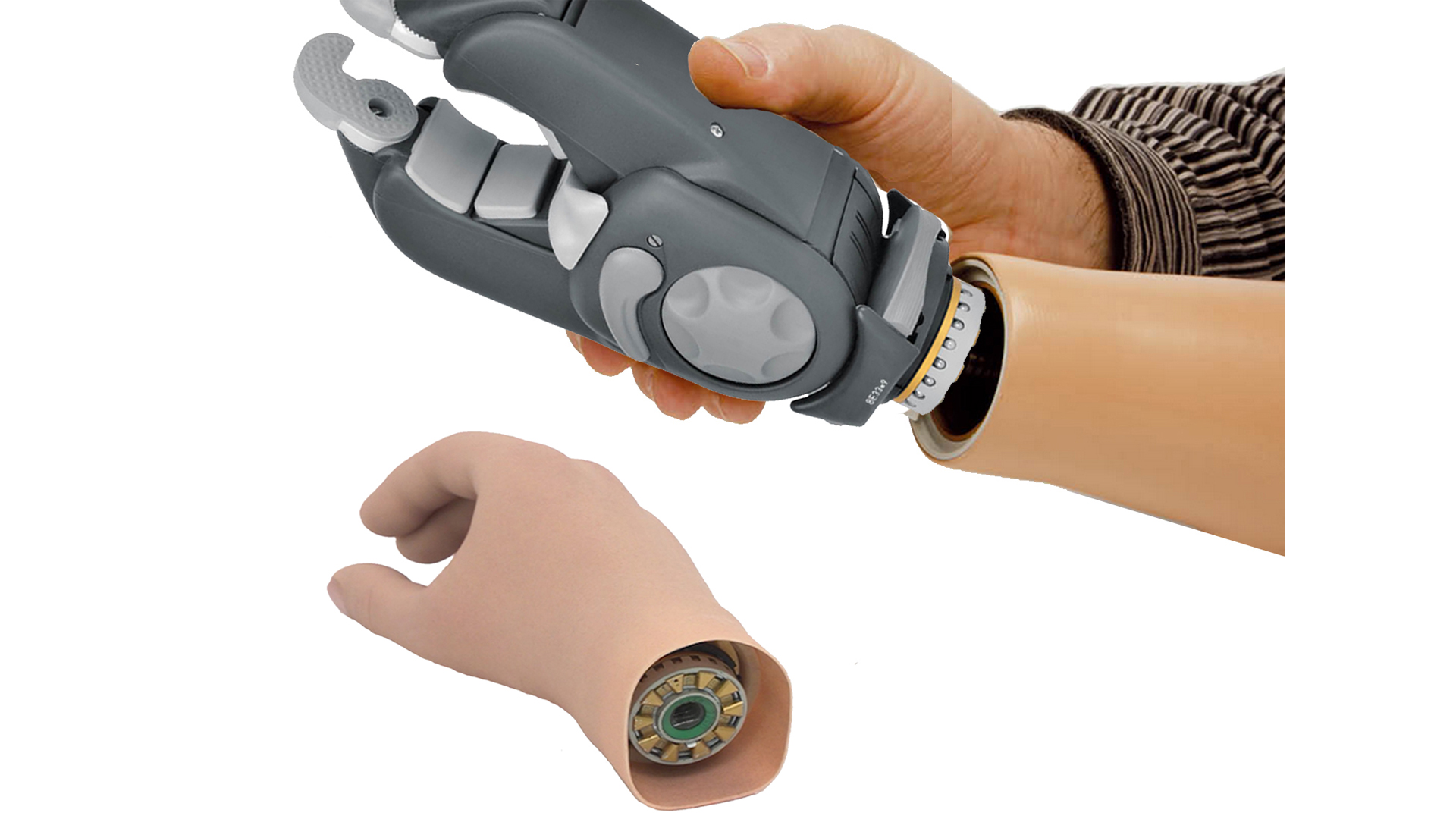

クイックチェンジ式の作業用グライファー(8E33)をご使用の場合は、ご自身で簡単に取替えて使用する事ができます。

状況に応じて、ハンドと作業用グライファーを使い分けて使用する事が可能です。

組合せ

組合せが可能なパーツ

完成用部品
10S17+13E205 リストローテーター
リストローテータの機能はこちら

手関節の回内・回外を筋電シグナルで制御させる事ができます。
他動的に手首を回す動きと異なり、他方の手が塞がっていても作業を止める事なく手首を回旋する事ができ、操作性がアップします。

完成用部品
12K44 エルゴアーム 肘継手
12K44の機能はこちら

筋電義手用の肘継手です。上腕義手の方にも筋電義手が使いやすくなります。
AFB(屈曲補助装置)を搭載しており、従来の能動肘継手と比較して少ない力で肘を曲げる事ができます。完全にロックする事も可能です。

完成用部品
21A47 ソフトハーネス
21A47 ソフトハーネスはこちら

上腕義手の懸垂用ハーネスです。装着もしやすく、素材も柔らかいので身体への負担が軽減されます。動きを妨げない工夫もされています。
また義手から取り外してハーネスを洗濯する事ができ、衛生的に保つことができます。

仕組み

筋電義手の仕組み

筋電(表面筋電位)とは、脳の命令により筋肉が収縮する際に発生 する微弱な電流のことです。
筋電義手では、この筋電を専用の「電極」で採取し、モーターを動かすスイッチとして利用します。
モーターが動くことでハンドが開閉し物を「つかむ」「離す」という把持動作をする事ができるようになります。

これが筋電義手の仕組みです。

修理・メンテナンス

修理・メンテナンス

オットーボックの筋電義手(マイオボック)は、日本で修理することができます。
またその間の代替え品もご用意いたしますので、安心してお使いいただけます。

筋電義手の修理・メンテナンス

【保証:安心してお使い頂くために】

製品

保証

8E38、8E39、8E44 ハンド

3年

8E33 作業用グライファー

3年

10V38 屈曲リスト

3年

10S17 リストローテーター

3年

12K44 エルゴアーム

3年

電極、バッテリー、ケーブル類、充電器 など

1年

【注意事項】
・弊社から製品が納品された日から上記期間中に故障が発生した場合には、無償修理いたします。
・保証期間内であっても、取扱説明書に記載の注意事項が守られていない、過失、活動度の変化(過負荷)、天災地変による場合などは有償修理となります。また、破損状況によっては修理をお受けできない場合もあります。
・他社製品との組み合わせや、使用方法などが原因による故障については保証をいたしかねます。
・故障や不調を感じられた際は、まず担当の義肢製作施設にご連絡ください。
